発行日2025-06-02
公報種別意匠公報(S)
登録番号1800053
登録日2025-05-23
意匠に係る物品海水濾過器
意匠分類K6-1200(化学機械器具)
出願番号2024024890
出願日2024-12-02
意匠権者第三舶用工業株式会社
代理人個人,個人

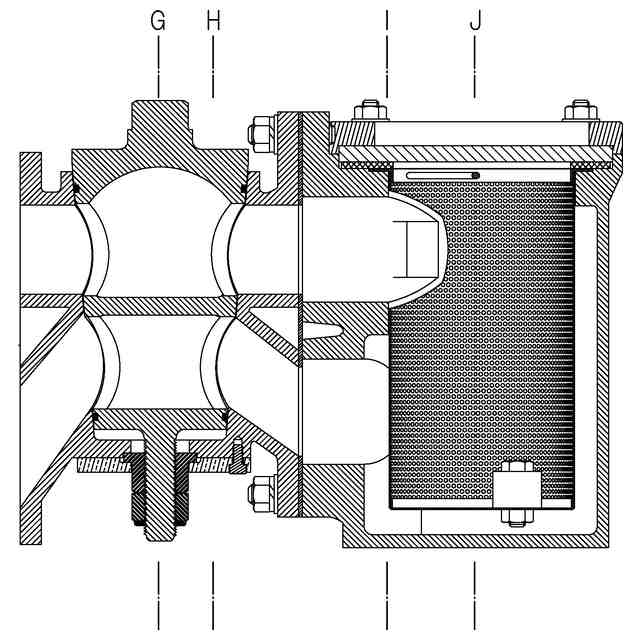

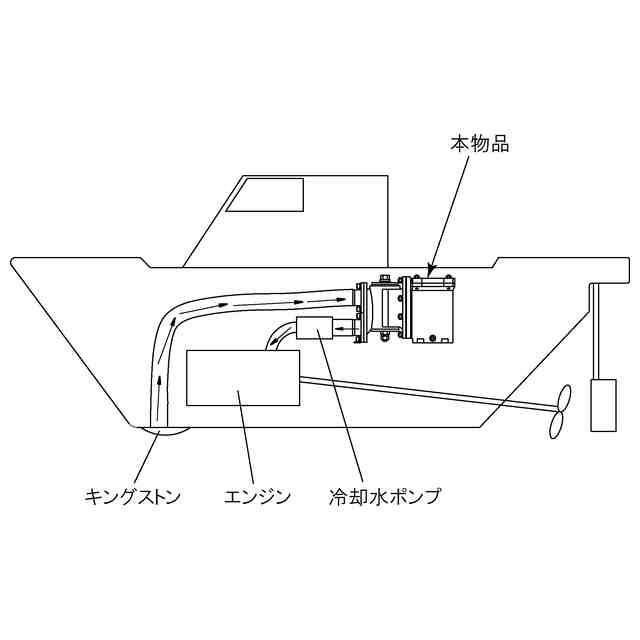

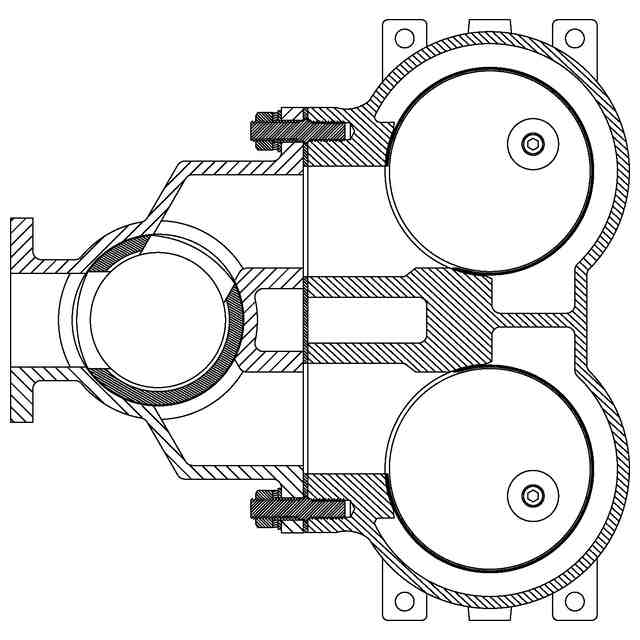

意匠に係る物品の説明本物品は、「使用状態を示す参考図」に示すように、海水をエンジンの冷却水等として用いる船舶機器用の海水濾過器である。本物品は、「透明部分を示す参考断面図」に示すように、濾過器用本体、透明蓋板、蓋押え、二つの濾過カゴ(図面では一つのみ表示)、筒状防蝕亜鉛、入口及び出口を有するバルブ本体、バルブ芯等を備えており、バルブ芯を回転操作することによって、バルブ本体の入口と出口の両方を遮断したり、或いは、海水が一方の濾過カゴ又は他方の濾過カゴへ流れるようにすることができる。而して、本物品によれば、海水が一方の濾過カゴへ流れるようにバルブ芯を回転操作すると、海水がバルブ本体の入口から流入して一方の濾過カゴを通って一方の濾過カゴにより濾過され、当該濾過された海水がバルブ本体の出口から流出してエンジンの冷却水となる。また、本物品によれば、一方の濾過カゴが詰まった場合、海水が他方の濾過カゴへ流れるようにバルブ芯を回転操作すると、海水がバルブ本体の入口から流入して他方の濾過カゴを通って他方の濾過カゴにより濾過され、当該濾過された海水がバルブ本体の出口から流出してエンジンの冷却水となる。また、本物品によれば、バルブ芯を回転操作してバルブ本体の入口と出口の両方を遮断したり、或いは、海水が一方の濾過カゴ又は他方の濾過カゴへ流れるようにすれば、両方の濾過カゴ、或いは、一方の濾過カゴ又は他方の濾過カゴを掃除することができる。

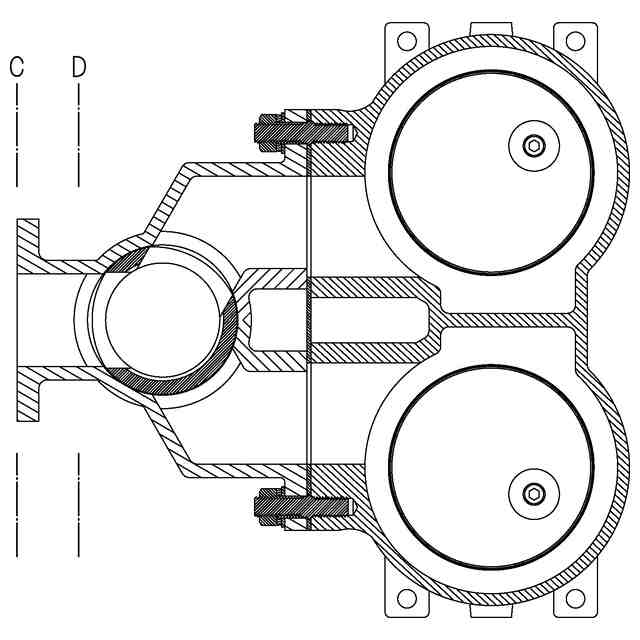

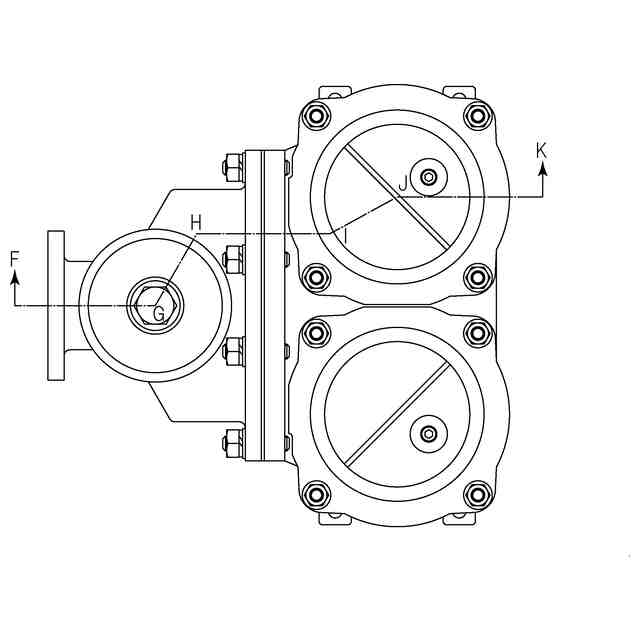

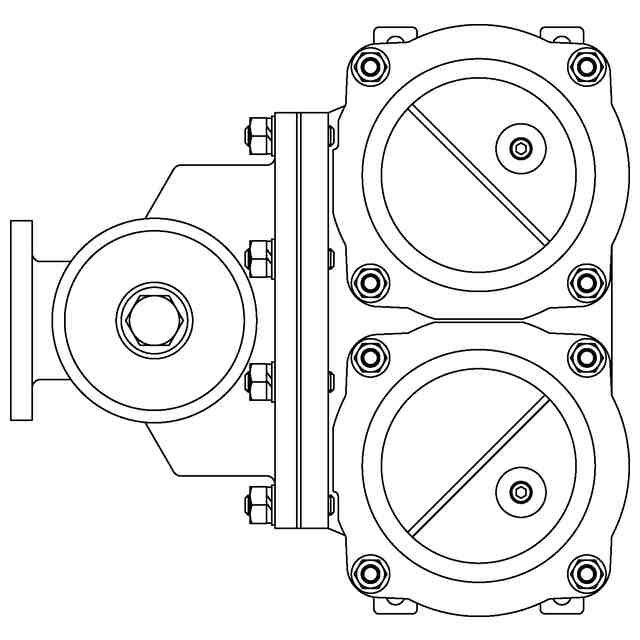

意匠の説明「透明部分を示す参考平面図」及び「透明部分を示す参考断面図」において、薄墨を施した部分は透明である。

関連意匠
