発行日2025-05-22
公報種別意匠公報(S)
登録番号1799214
登録日2025-05-14
意匠に係る物品経路比較用画像
意匠分類N3-10W()
出願番号2024015774
出願日2024-07-30
意匠権者株式会社オーク
代理人個人

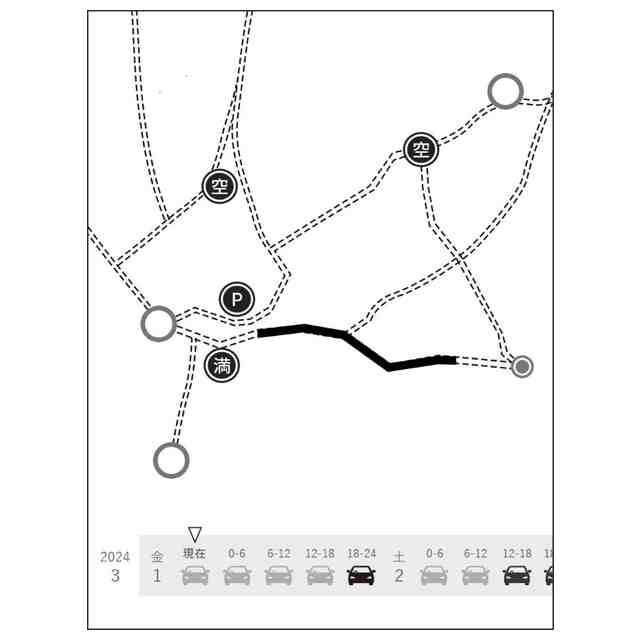

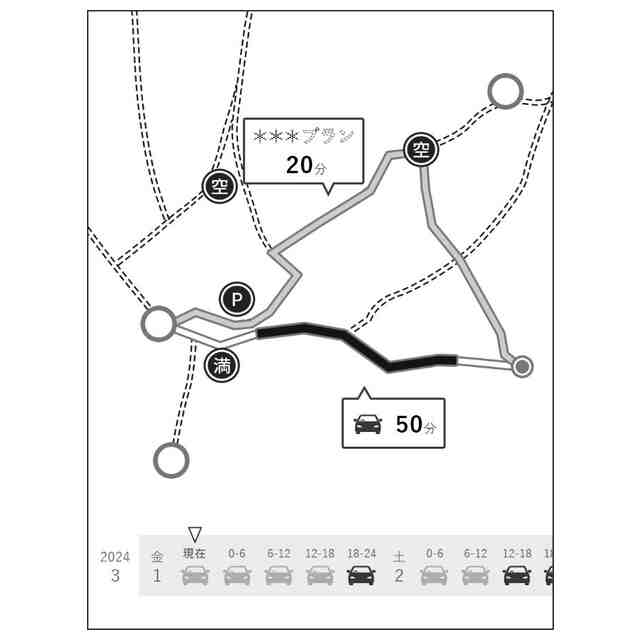

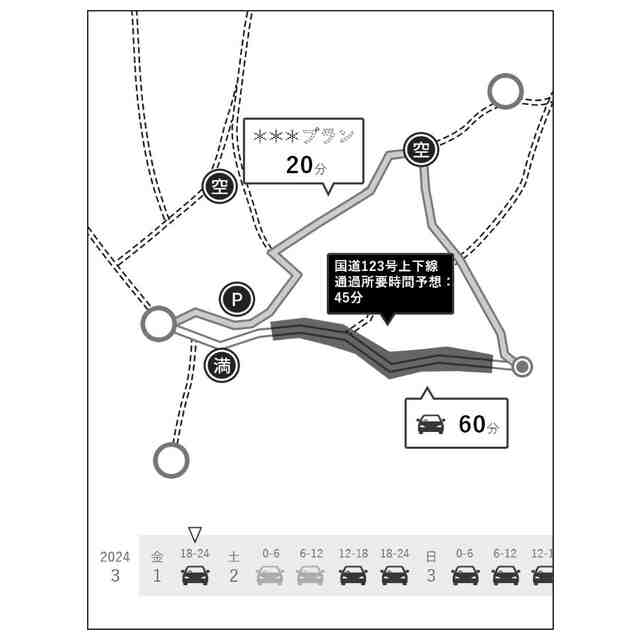

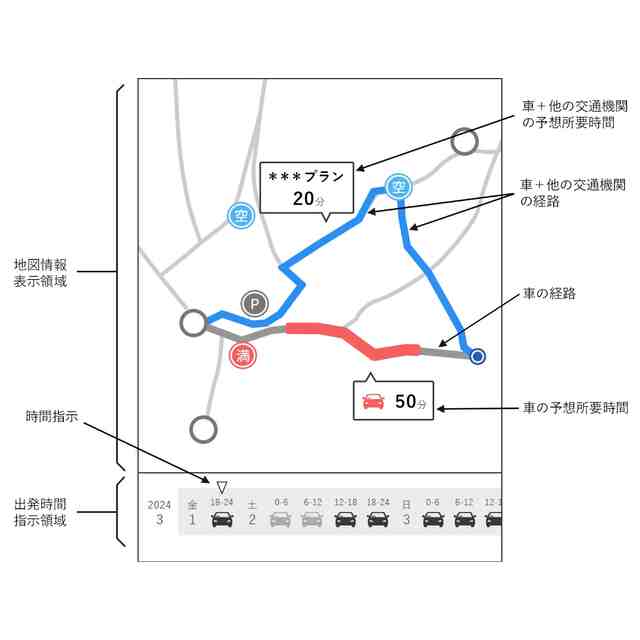

意匠に係る物品の説明本画像は、経路比較用画像である。「画像図」に表された画像は、ある地点(例えば現在地)から移動する目的地の指示を受け付ける画像である。「変化した状態を示す画像図1」に表された画像は、ある地点から目的地までの車での移動の経路・所要時間と車および他の交通機関の組合せた移動の経路・所要時間を表示する画像である。「変化した状態を示す画像図2」に表された画像は、出発時間を変更した場合の車での移動の経路・所要時間と車および他の交通機関の組合せた移動の経路・所要時間を表示する画像である。「各部の名称を示す参考図」に示すように、画像上部に地図情報表示領域、その下部に出発時刻指示領域が配され、地図情報表示領域には、現在地近傍の地図と、目的地候補、駐車場位置が表示される。出発時間指示領域には、現在または出発日時候補が表示され、出発時間の選択を受付ける。駐車場位置には、空車を示す「空」または満車を示す「満」を表示する。システム対象外の駐車場位置には「P」を表示する。出発時間指示領域は横方向にスライドさせることによって将来日時を表示し選択することができる。目的地を選択した場合、ある地点から目的地までの車での移動の経路・所要時間と車および他の交通機関の組合せた移動の経路・所要時間が表示され、渋滞情報が表示される。また、車および他の交通機関の組合せた移動の経路では、他の交通機関の種類がわかるように「***プラン」(例えば電車プラン)を表示する。
意匠の説明点線で表示された部分以外の部分が、意匠登録を受けようとする部分である。

関連意匠
