TOP特許意匠商標
意匠ウォッチ Twitter
発行日2024-06-21
公報種別意匠公報(S)
登録番号1773650
登録日2024-06-13
意匠に係る物品GUI
意匠分類N3-10W()
出願番号2023022308
出願日2023-10-26
意匠権者太平洋工業株式会社
代理人個人,個人

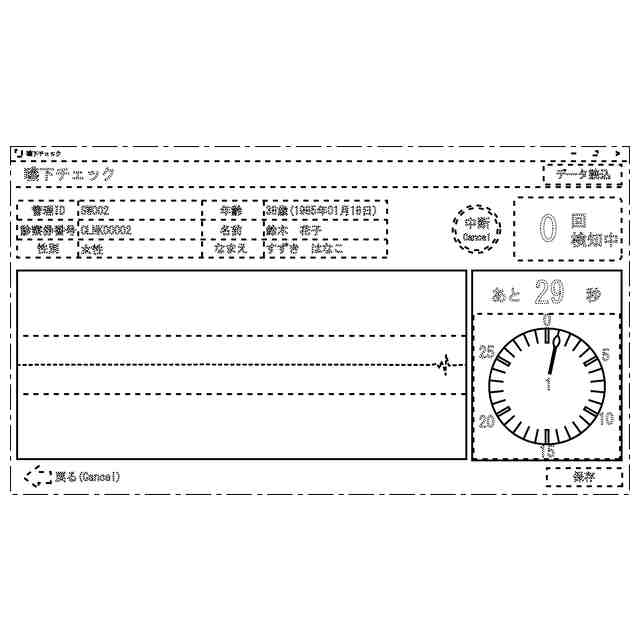

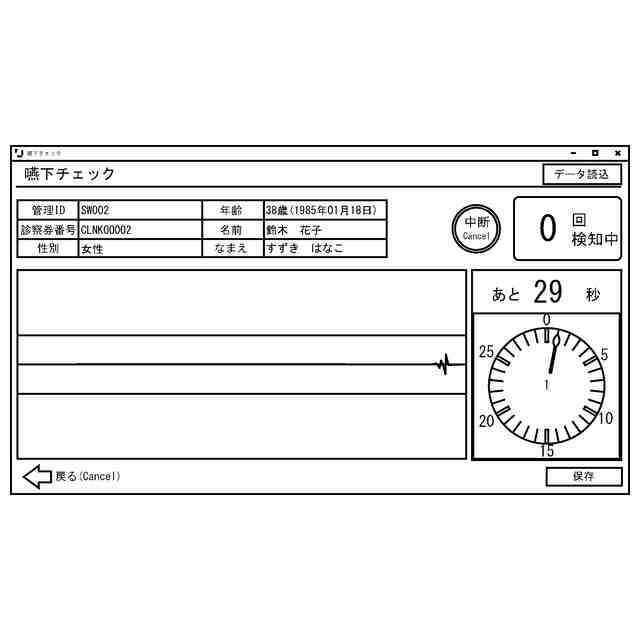

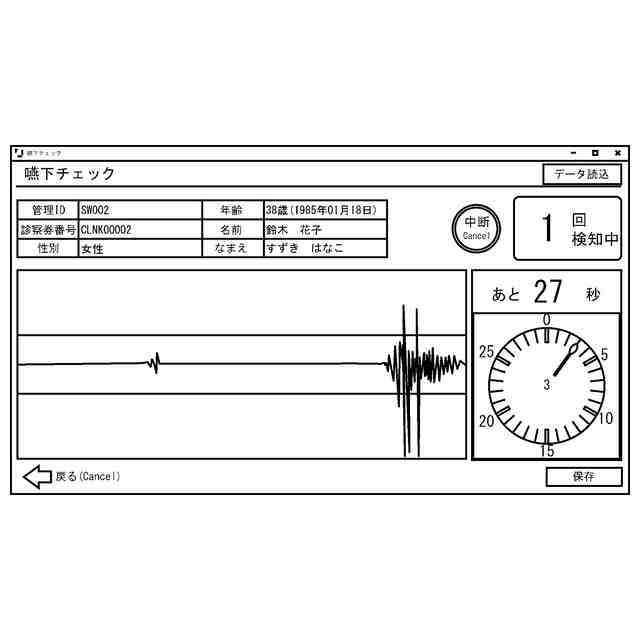

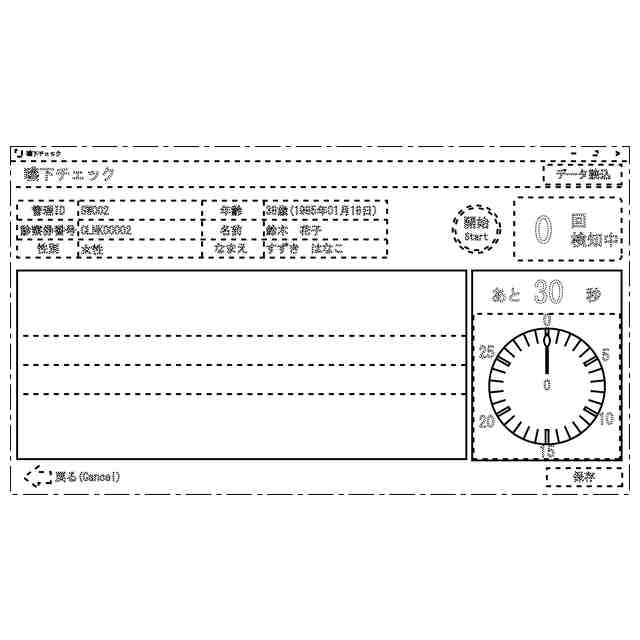

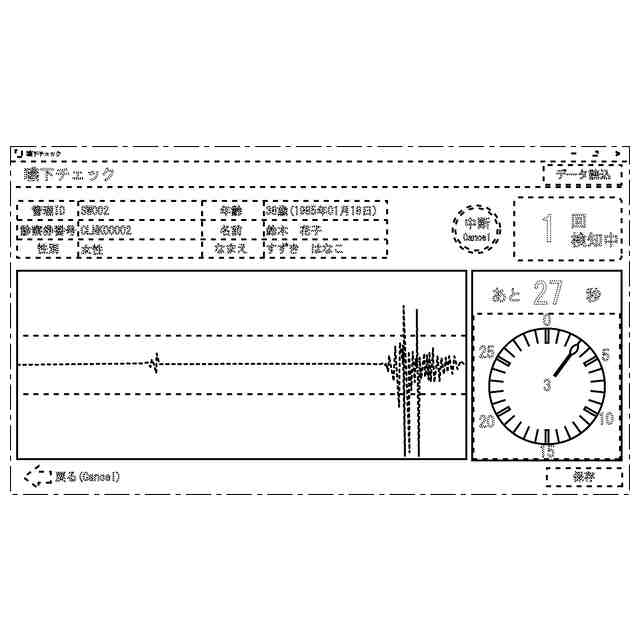

意匠に係る物品の説明本GUIは、30秒間に何回唾を飲み込むことができるかの計測を行うためのものである。[各部名称を説明するための参考画像図]に示されるように、本GUIには、時間表示部、波形表示部、検知回数表示部、操作ボタンが備えられている。時間表示部には、アナログ時計部と、タイマー部とが備えられ、アナログ時計部の中央にはカウント部が設けられている。波形表示部には、被験者の首に宛がわれたマイクにて検出される唾を飲み込むときの音の波形(嚥下波形)が表示され、ゼロラインと1対の閾値ラインが設けられている。[参考画像図]に示される待機状態で操作ボタンがオン操作されたことに基づいて計測が開始され、[変化後を示す参考画像図1]、[変化後を示す参考画像図2]の変化に示すように、タイマー部で残り時間がカウントダウンされると共に、アナログ時計部の針が進んでいく。また、カウント部では経過時間がカウントアップされていく。波形表示部では、嚥下波形が右から左へと移動していき、嚥下波形が1対の閾値ラインの何れかを超えると、[変化後を示す参考画像図2]に示すように、唾を飲み込んだ回数が1回としてカウントされて検知回数表示部の表示がインクリメントされる。そして、開始から30秒経過すると、計測が終了する。
意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、意匠登録を受けようとする部分とその他の部分との境界を示す線である。
