発行日2025-05-16
公報種別意匠公報(S)
登録番号1798693
登録日2025-05-08
意匠に係る物品天窓支持用ガイド部材の連結具
意匠分類L7-10(建物用構造材、枠材等)
出願番号2024024126
出願日2024-11-21
意匠権者株式会社スカイプランニング
代理人個人

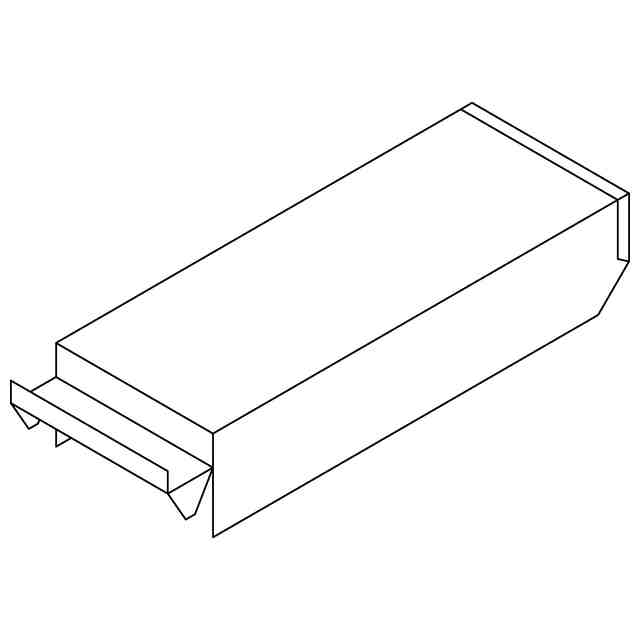

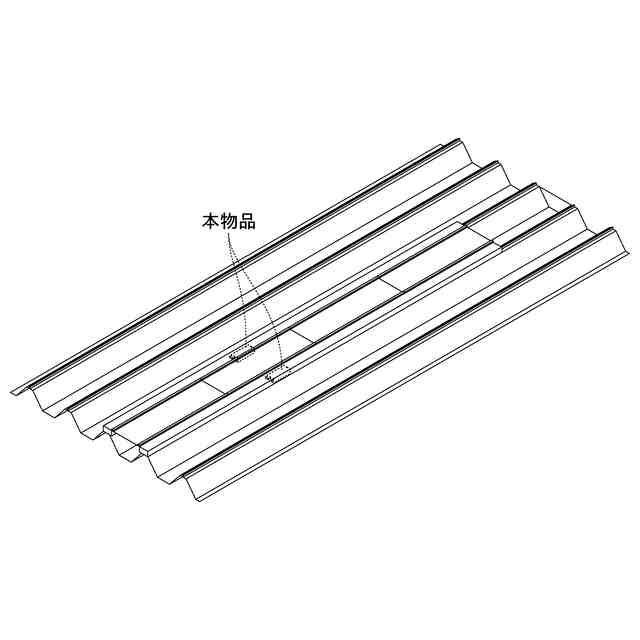

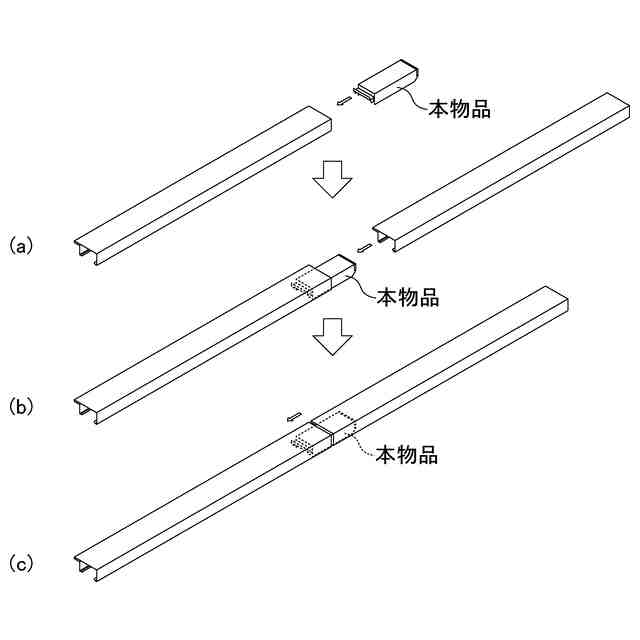

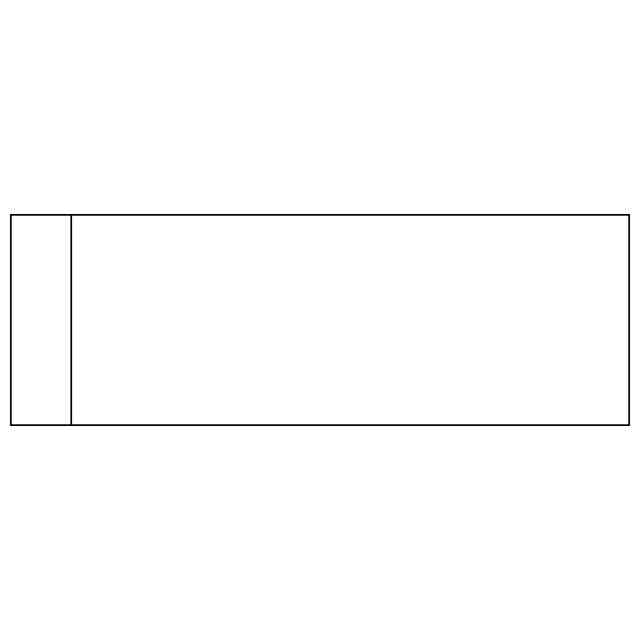

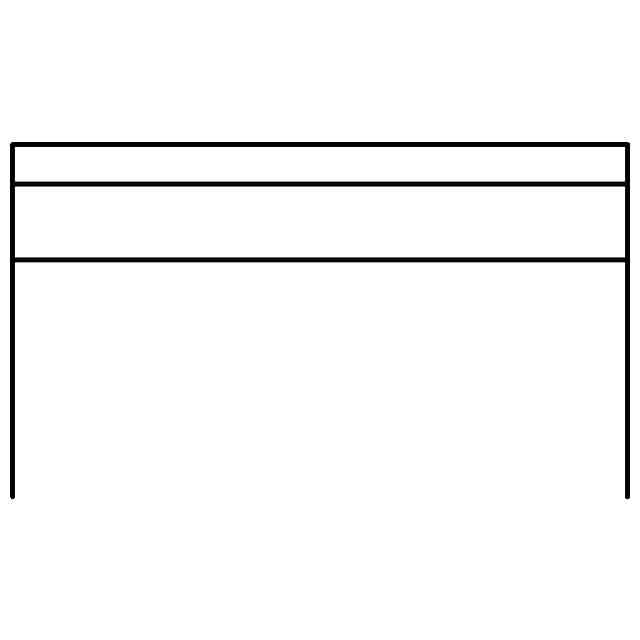

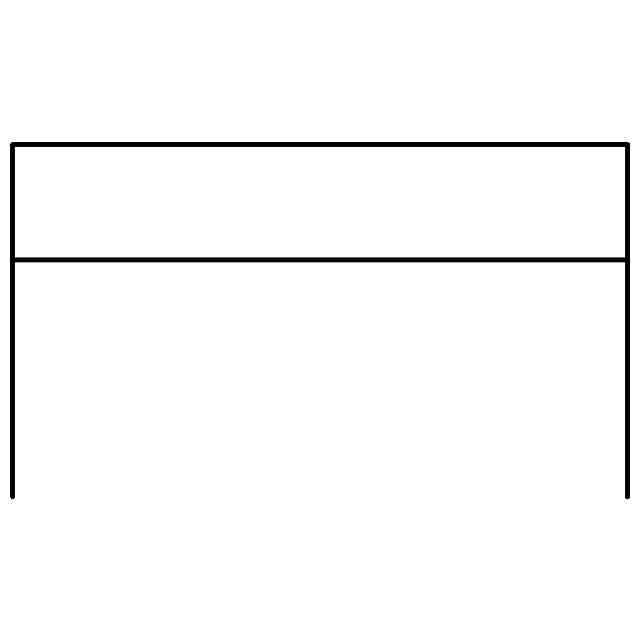

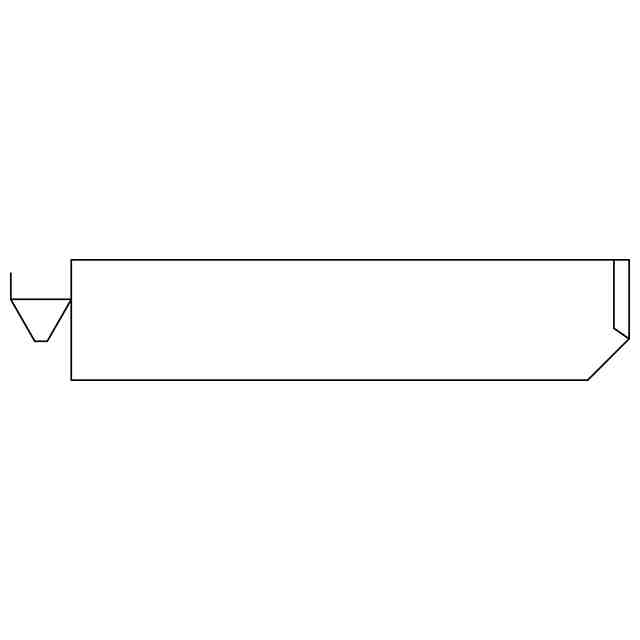

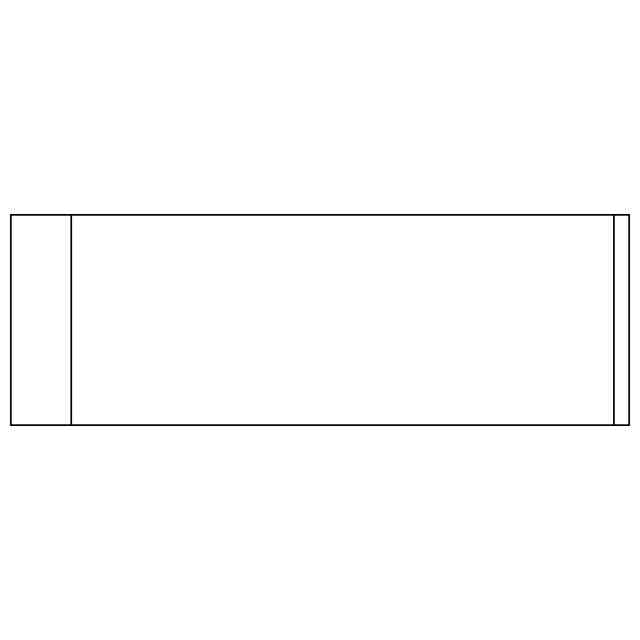

意匠に係る物品の説明本物品は、使用状態を示す参考図1に示されるように、工場・倉庫等の屋根に設置する天窓を支持する任意長さのガイド状支持部材を長手方向に連結するための連結具である。使用状態を示す参考図2(a)乃至(b)に示されるように、上記ガイド状支持部材を長手方向に連結して構築した所望長さのガイド状支持部材で天窓を支持する。本物品は、全体が、上記ガイド状支持部材に収納される本体部を横長略直方体状の筐体とし、その前方を長手方向と直交する方向に延びる断面「コ」の字状の樋部を形成するとともに後方端部を折り返し、筐体表面を流れて前方および後方に至る水を阻止する。筐体前方に形成した桶部の両端から屈曲して鉛直方向に垂れ下がる垂れ下がり部を形成し、樋部を流れる水の筐体内部への侵入を阻止する。
意匠の説明

関連意匠
