発行日2025-05-15
公報種別意匠公報(S)
登録番号1798590
登録日2025-05-07
意匠に係る物品コアドリル用集塵ノズル
意匠分類K1-4080(利器及び工具)
出願番号2024026270
出願日2024-12-19
意匠権者株式会社コバルテック
代理人弁理士法人佐川国際特許商標事務所

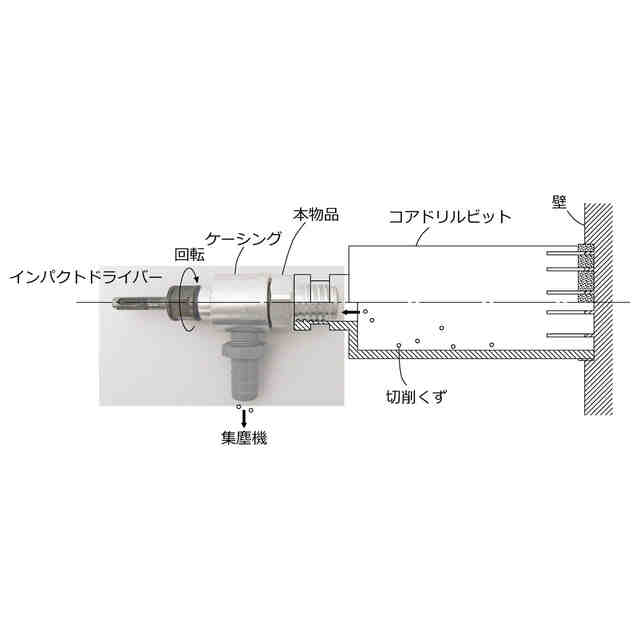

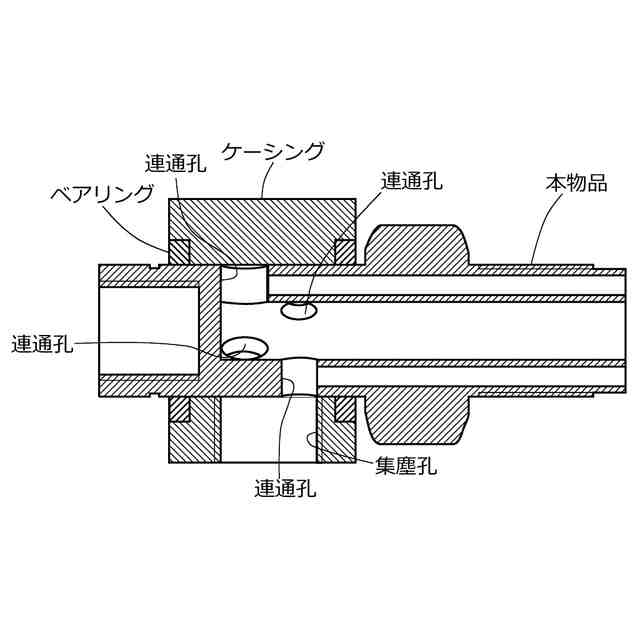

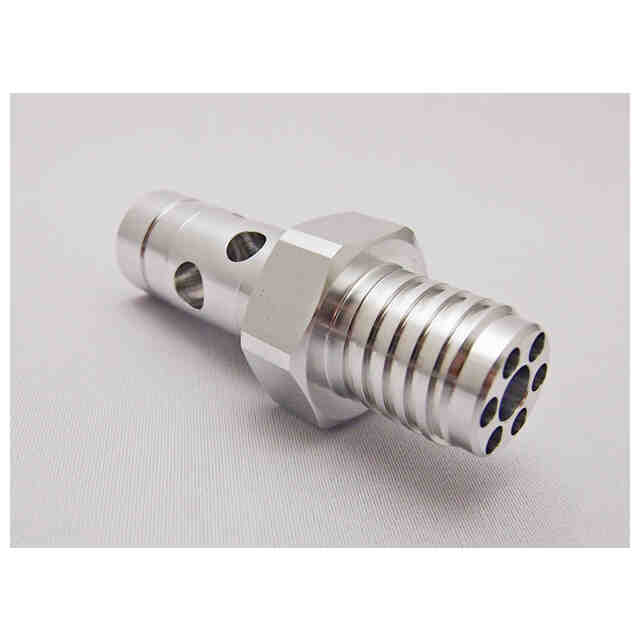

意匠に係る物品の説明本物品は、コアドリルによって壁などを穿孔する際に発生する切削くずの集塵に用いられるコアドリル用集塵ノズルである。「使用状態を示す参考図」に示すように、本物品は、円筒状のケーシングに装着されるとともに、一端にコアドリルビットを設置する。他端には、インパクトドライバーなどの回転装置が連結され、共に回転するコアドリルビットの先端を壁などに押し当てることで穿孔する。穿孔時に発生する切削くずは、コアドリルビット内から本物品に形成された複数個の孔を介して集塵機に吸引される。本物品においてケーシングの集塵孔に連通する連通孔は、周方向に複数個形成されており、隣接する連通孔同士は、軸方向に位置をずらして配置されている。これにより、強度を保ちつつ連通孔の開口面積を大きくすることができる。

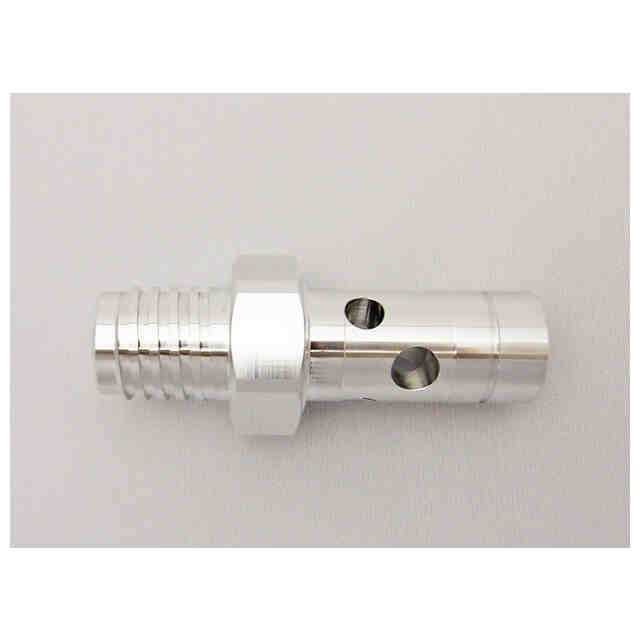

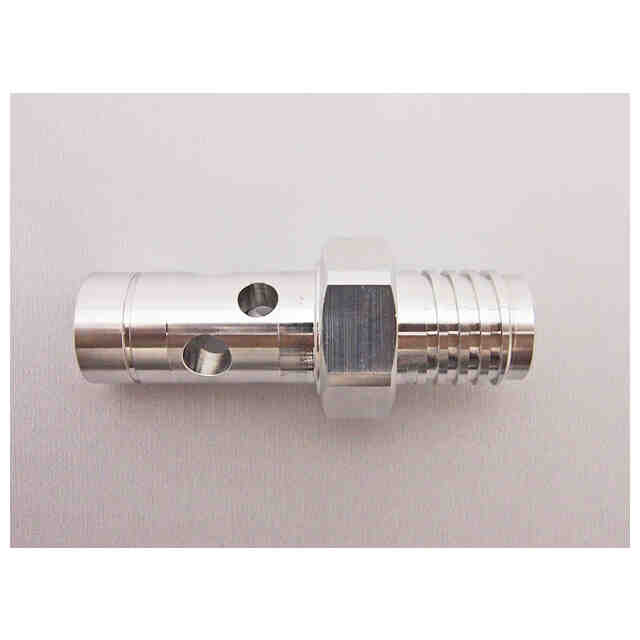

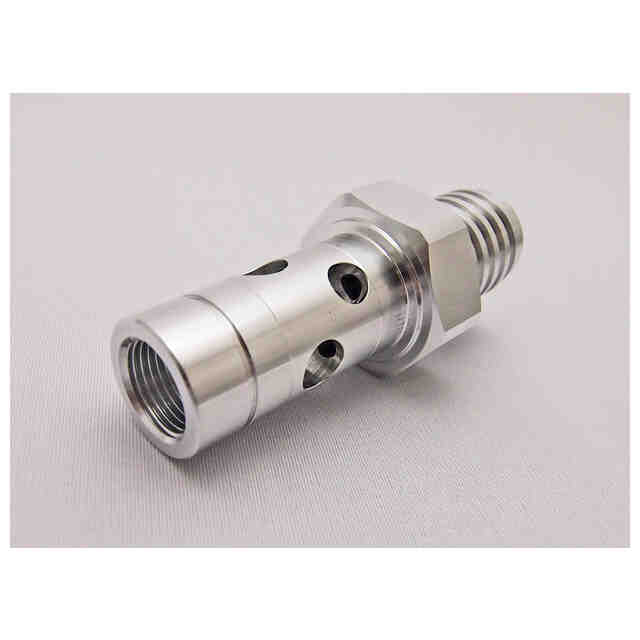

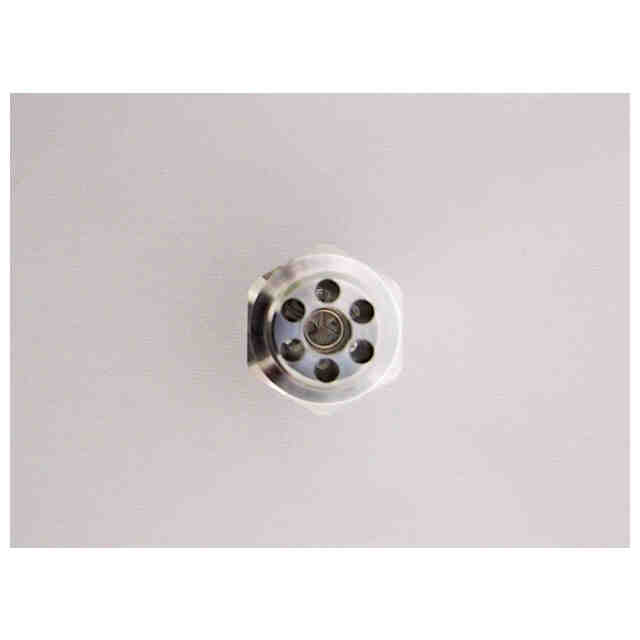

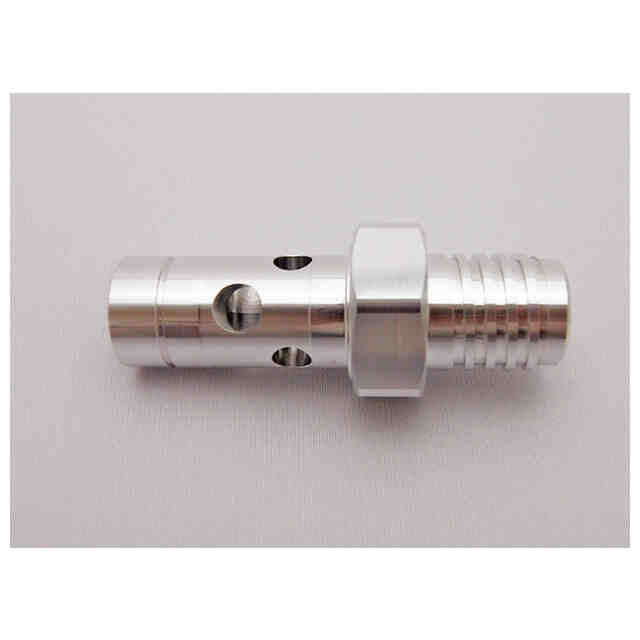

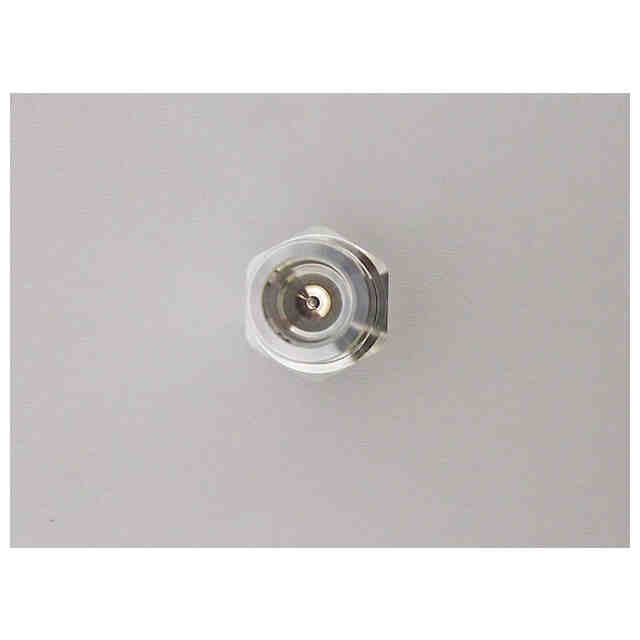

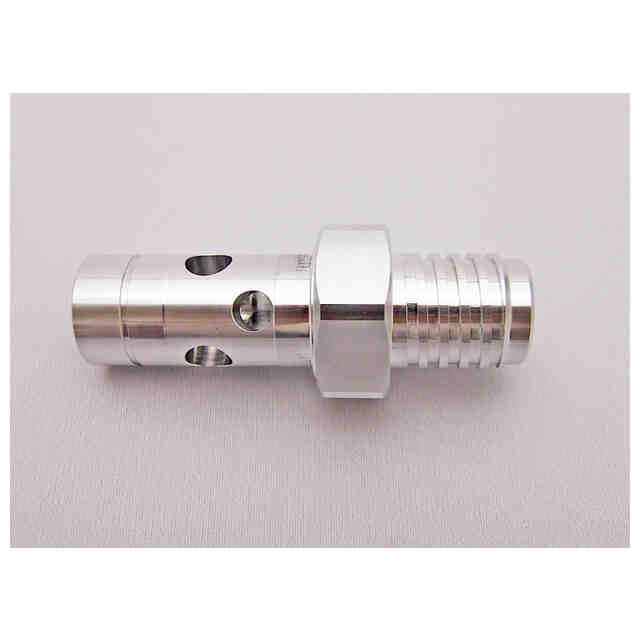

意匠の説明

関連意匠
