発行日2025-05-09
公報種別意匠公報(S)
登録番号1798058
登録日2025-04-28
意匠に係る物品家具用支持受け具
意匠分類D9-100(住宅設備用品汎用部品及び付属品)
出願番号2024017623
出願日2024-08-27
意匠権者向陽技研株式会社
代理人個人,個人,個人

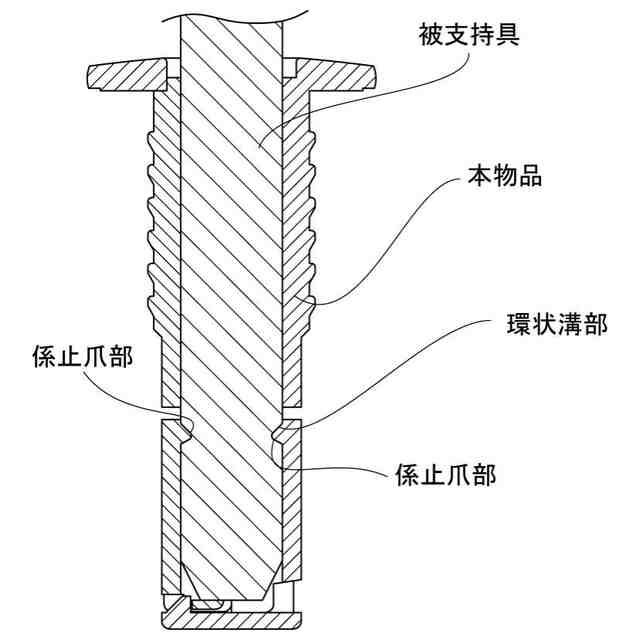

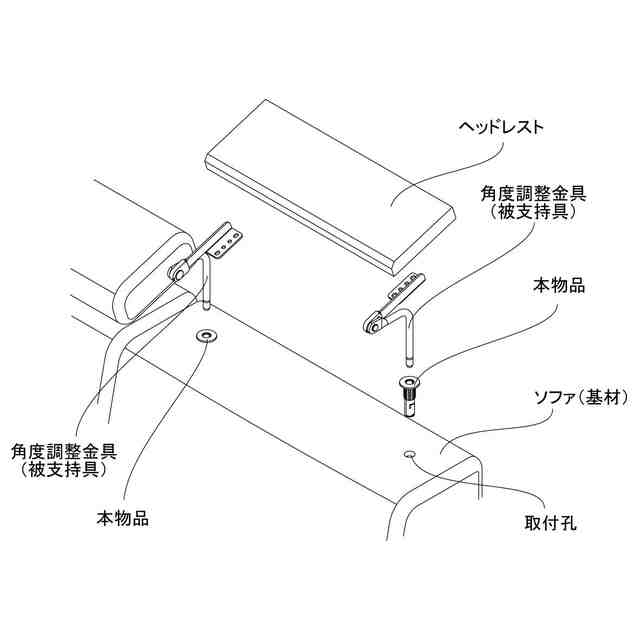

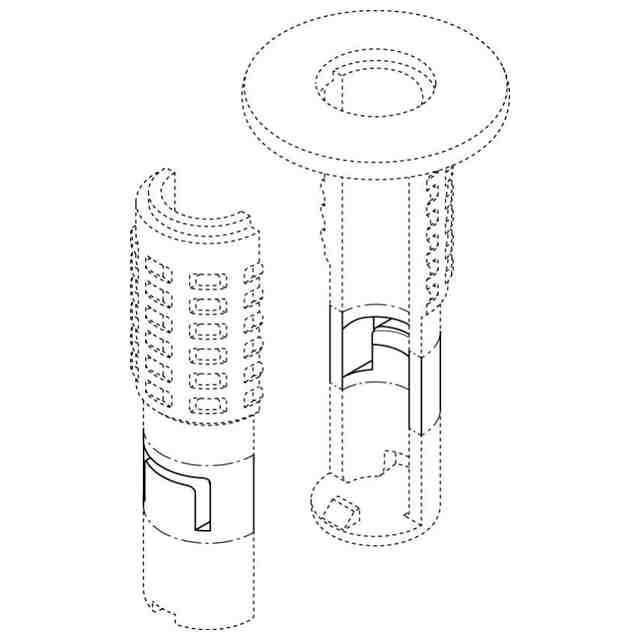

意匠に係る物品の説明本物品は、家具等の基材の取付孔に取り付けられ、被支持具を支持する支持受け具であって、例えば、「使用状態を示す参考図1」に示すように、ソファのヘッドレスト等に使用される角度調整金具を支持するソケットとして使用することができる。本物品は、環状鍔部と筒状体で構成され、環状鍔部に一体な本体部と、環状鍔部から分離可能な分割部とに分割できる。本体部と分割部は、半円形リブを環状鍔部の内側縁部に嵌め込み、係止突起を架橋部に係合させることにより一体となる。筒状体にコの字状のスリットを施すことで弾性片が形成され、その内周面の上端縁部に係止爪部を突設してある。本物品の使用に際しては、「使用状態を示す参考図1」に示すように、基材に設けた取付孔に本物品を上方からハンマー等で打ち込んで埋設する。次いで、本物品の筒状体に被支持具の支軸を挿入すると、弾性片が外側に押し広げられる。更に、支軸を押し込むことにより、「使用状態を示す参考図2」に示すように、本物品の係止爪部が支軸の外周面に設けた環状溝部に係止することにより、支軸が抜け止めされ、被支持具が支持される。

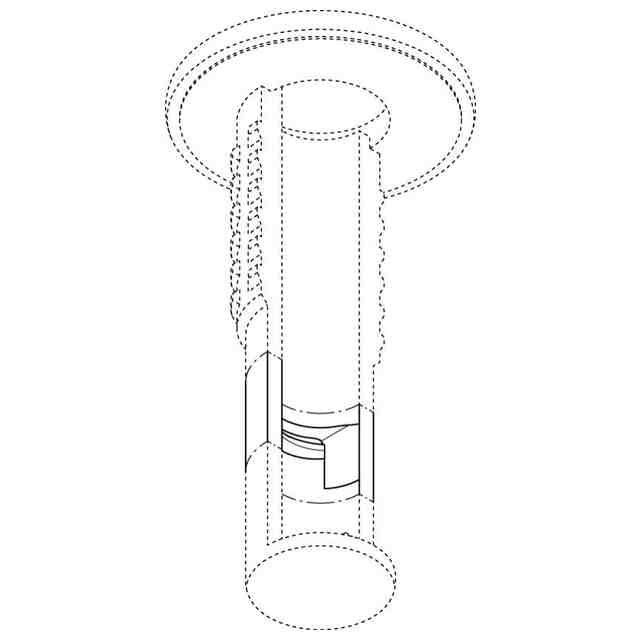

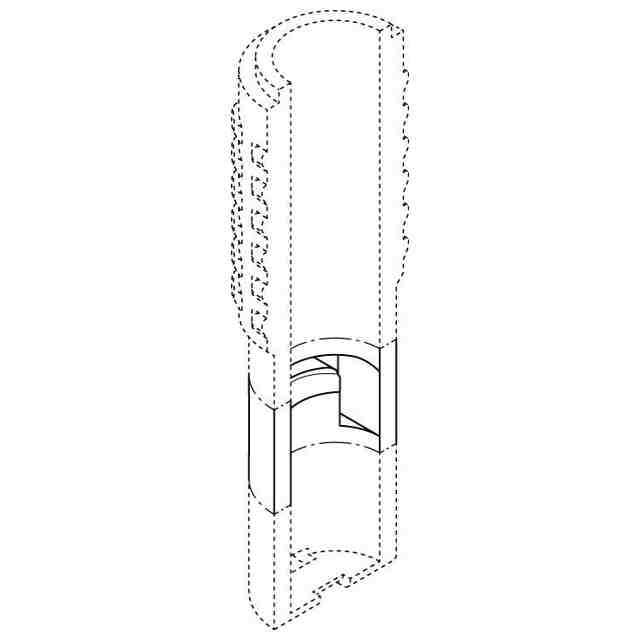

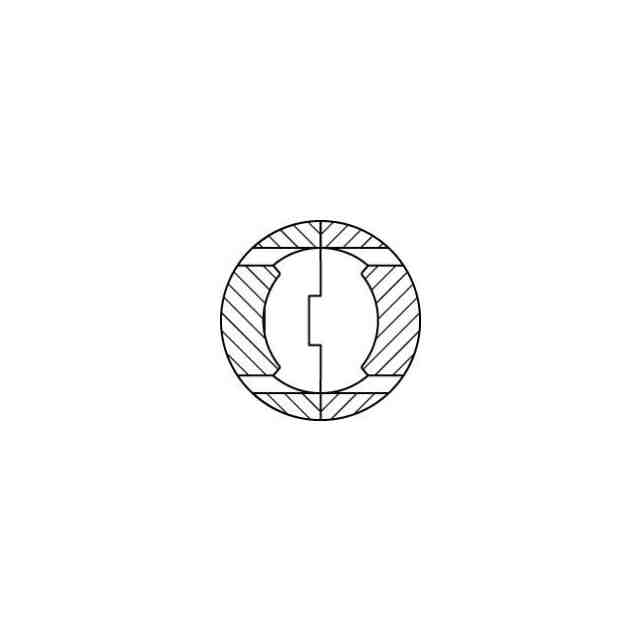

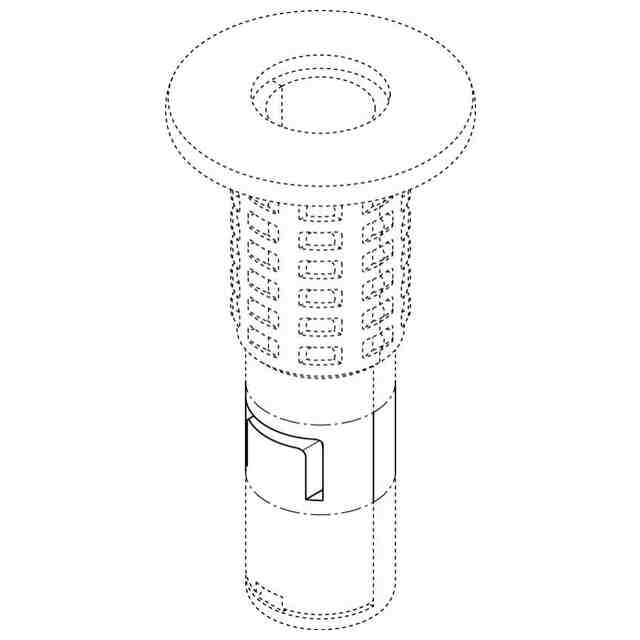

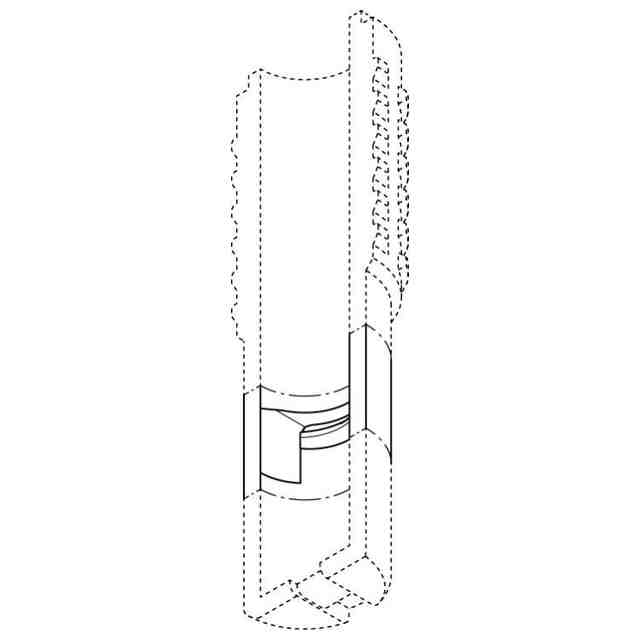

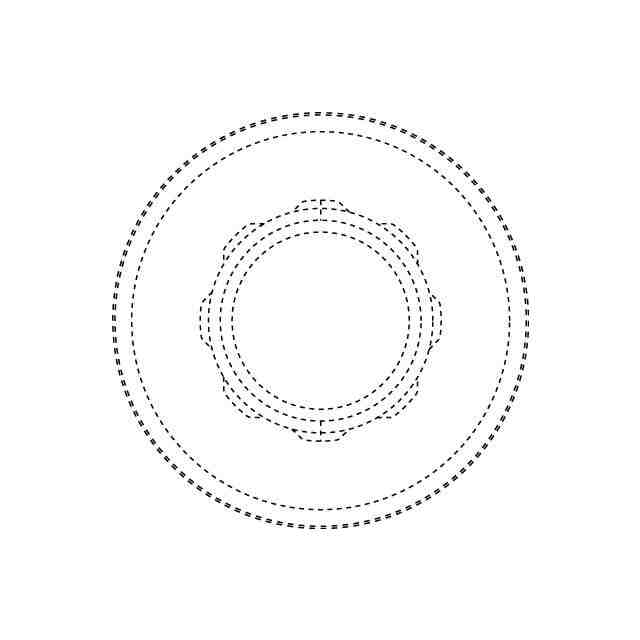

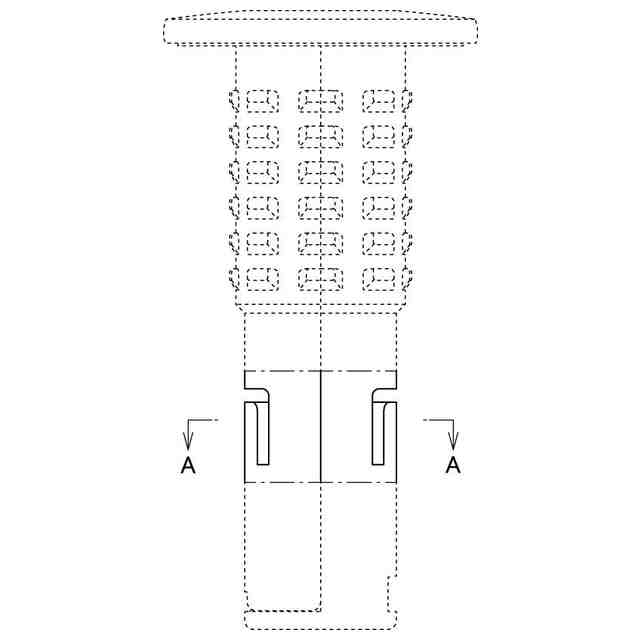

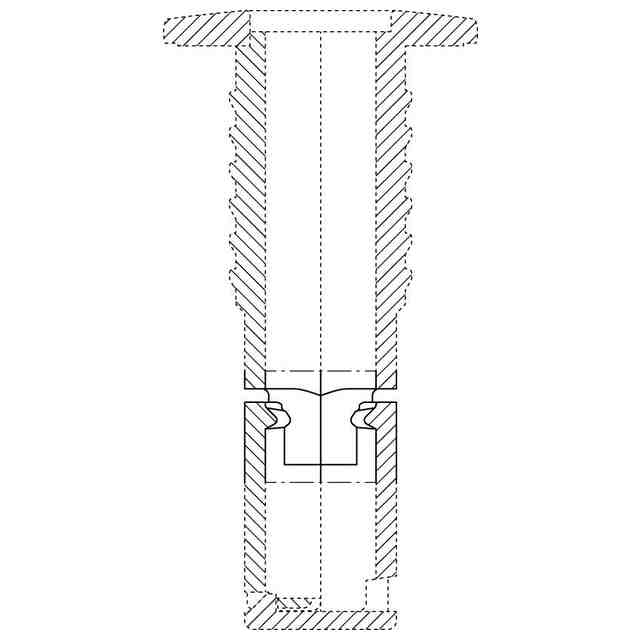

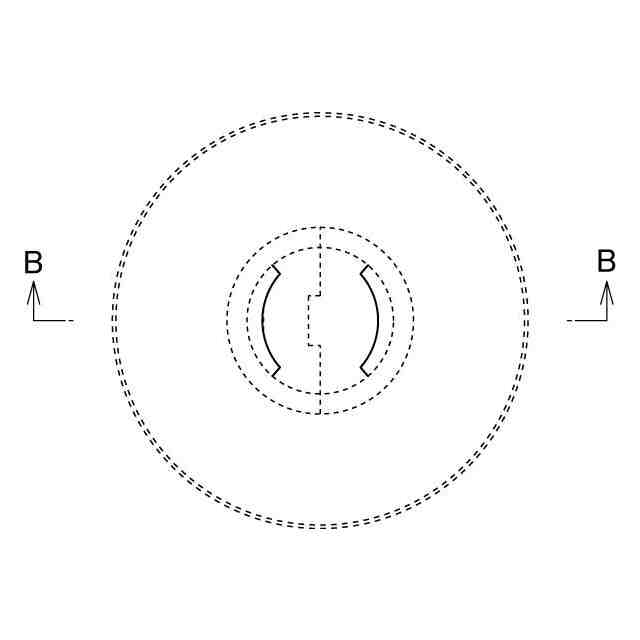

意匠の説明各図において、一点鎖線は、「部分意匠として意匠登録を受けようとする部分」とその他の部分との境界のみを示す線である。一点鎖線を境界として、実線で表した部分が「部分意匠として意匠登録を受けようとする部分」であり、破線で表した部分がその他の部分である。背面図は、正面図と左右対称に表れるため省略する。

関連意匠
