意匠ウォッチ

発行日2025-05-14
公報種別意匠公報(S)
登録番号1798460
登録日2025-05-02
意匠に係る物品家具用型材
意匠分類D9-111(住宅設備用品汎用部品及び付属品)
出願番号2024018283
出願日2024-09-04
意匠権者株式会社シモダイラ
代理人個人,個人,個人,個人

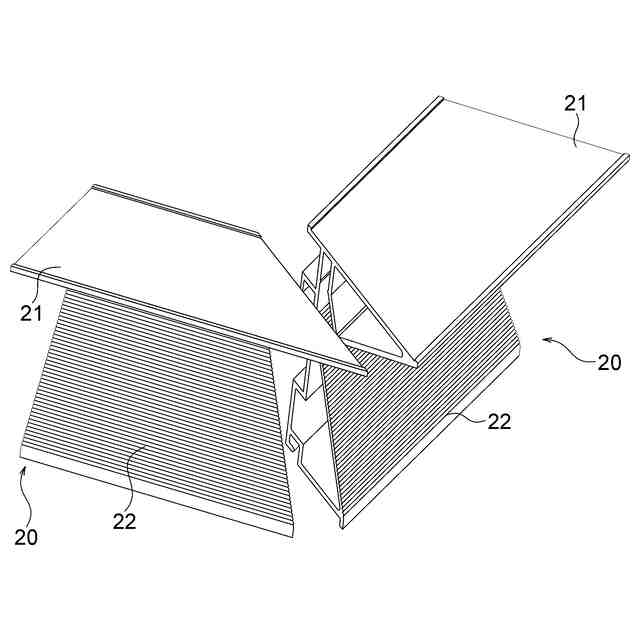

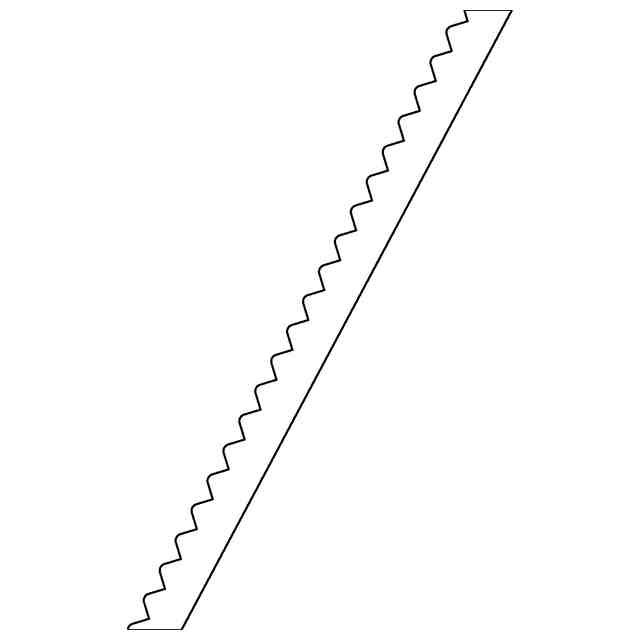

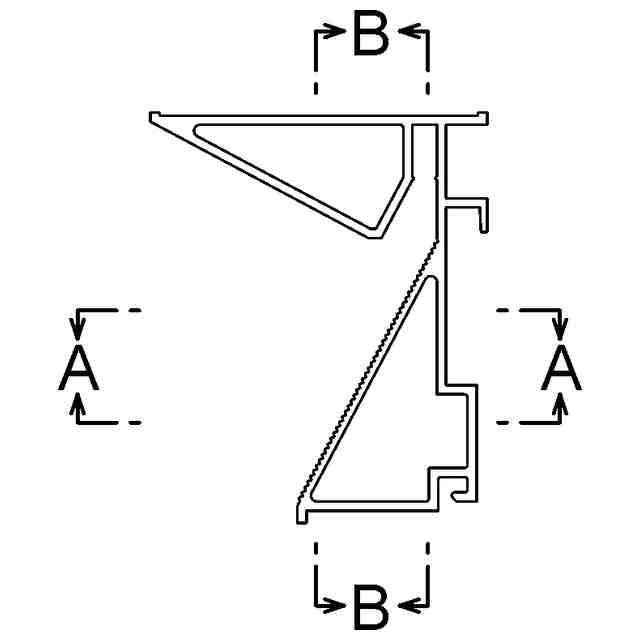

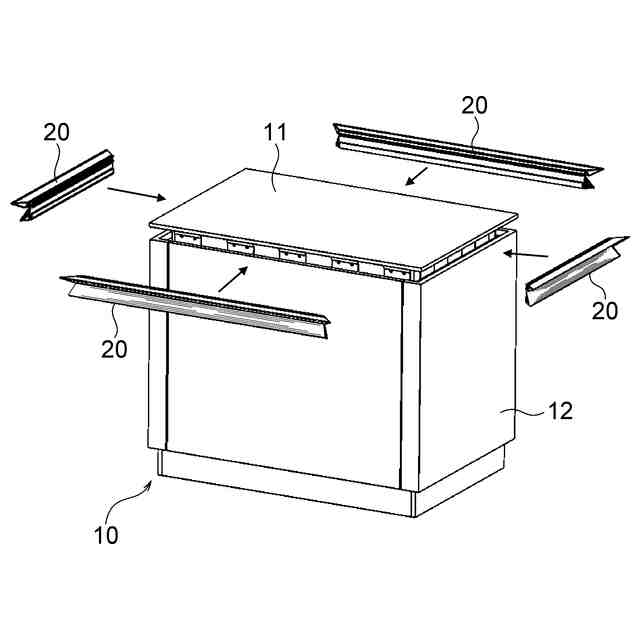

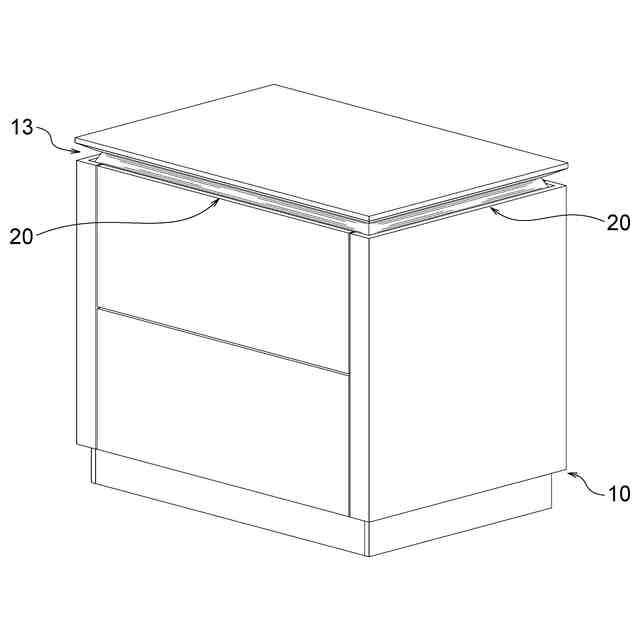

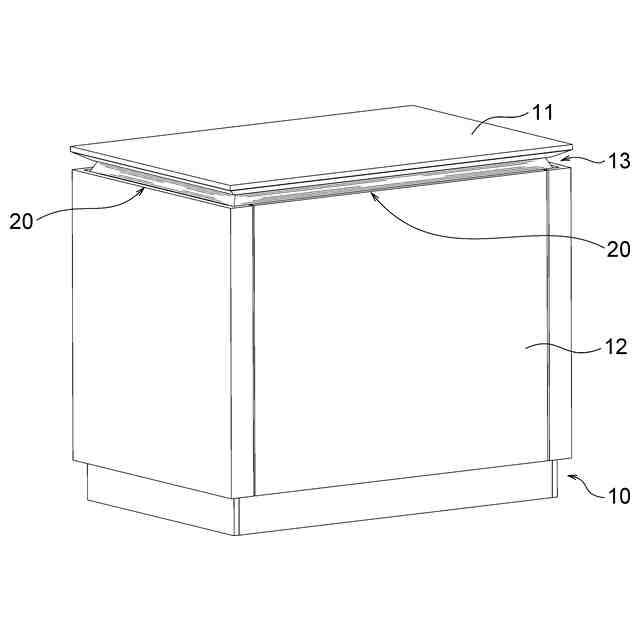

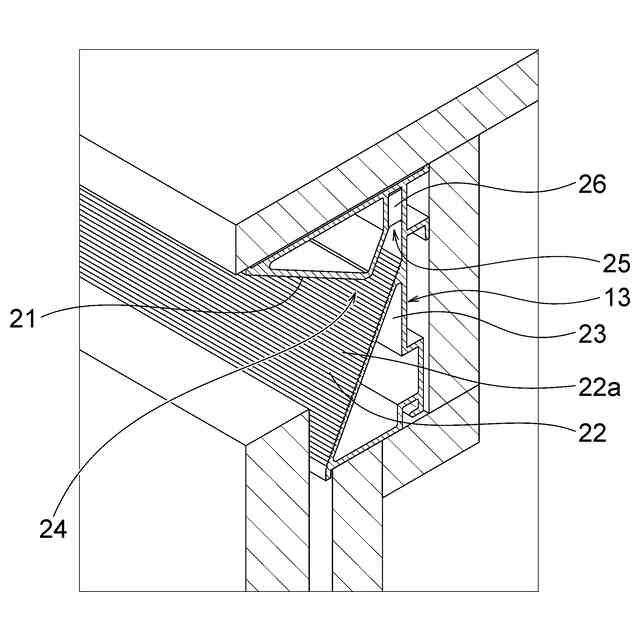

意匠に係る物品の説明使用状態を示す参考斜視図1及び2に示すように、本物品20は、調理台や流し台などの天板11を備えた家具10において前記天板11と家具本体12との間に水平方向に続く溝状の凹み13を形成させる場合において、この凹み13に組み込まれて前記天板11と前記家具本体12との間の見切り材となるものであり、典型的には金属の押出成形によって形成されるものである。参考分解斜視図に示すように、本物品20を前記家具10の四周に組み込む場合には、両端部を本物品の長さ方向に対し45度で交叉する仮想の線分に沿うように切断して所定の長さにした四つの本物品20を(参考斜視図参照)、隣り合う本物品20の切断端面同士を突き合わせるように組み合わせることで隣り合う本物品20によって直角の隅部が形成されるようにする。参考斜視図及び参考斜視断面図に示すように、本物品20は、正面上部21と正面下部22との間の距離を背面23に近づくに連れて漸減させるように形成させて前記正面上部21と前記正面下部22との間に楔状空間24を形成させると共に、前記正面上部21の後方で前記正面下部22の上方に前記楔状空間24に連通した補助空間25を備えており、この補助空間にLEDテープライトなどの光源26を内蔵させることで、前記正面下部22における波形に加工された粗面22a(A-B部分拡大図参照)において前記光源26の光を乱反射させて前記楔状空間を局所照明させるように利用することを可能としている。

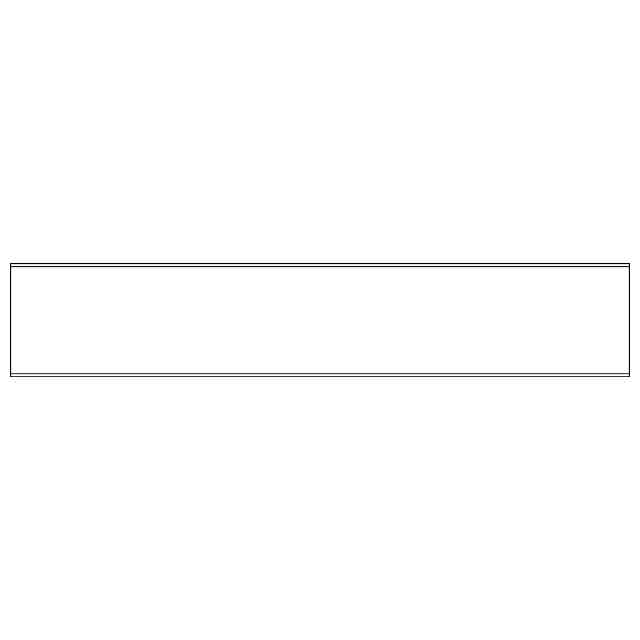

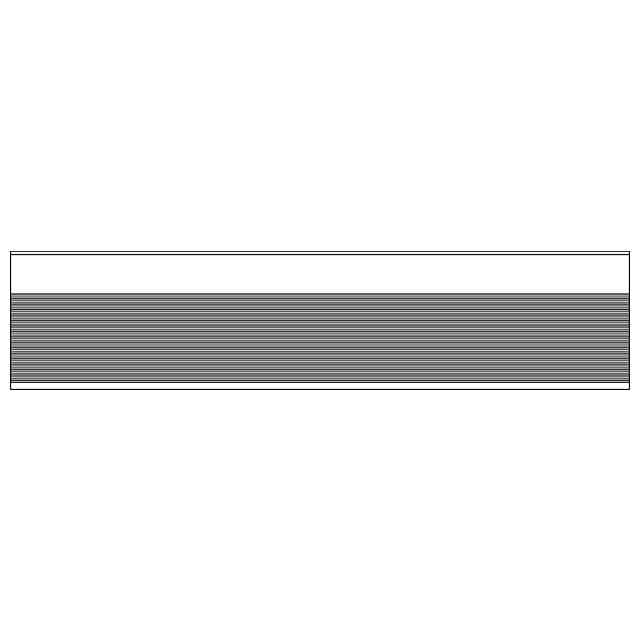

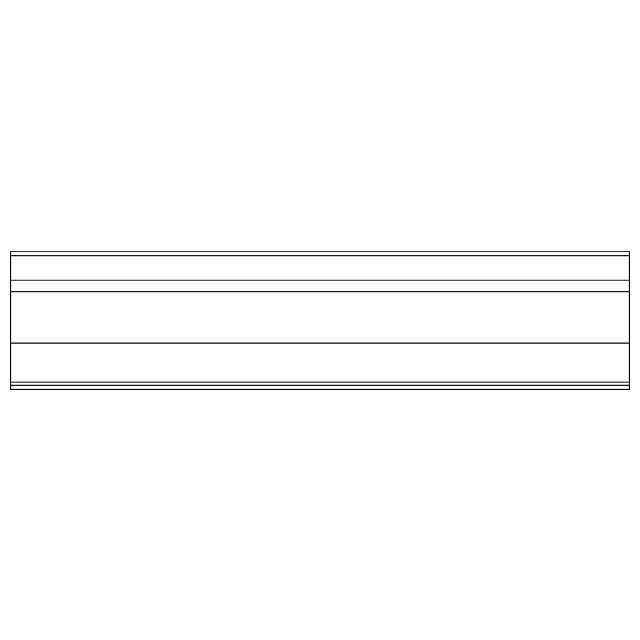

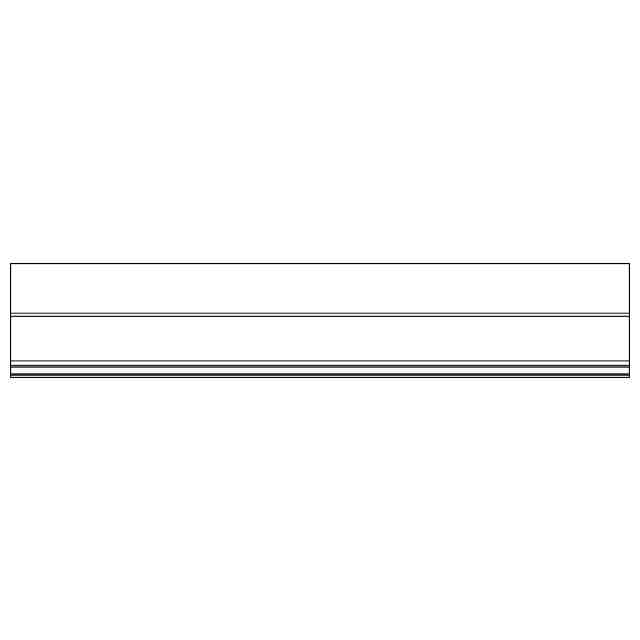

意匠の説明本意匠は正面図において左右にのみ連続するものである。左側面図は右側面図と対称に表れるため、省略する

関連意匠
