発行日2025-05-02
公報種別意匠公報(S)
登録番号1797712
登録日2025-04-23
意匠に係る物品経腟的腹腔鏡下手術用拡張器具
意匠分類J7-400(医療機械器具)
出願番号2024025660
出願日2024-12-11
意匠権者株式会社八光
代理人

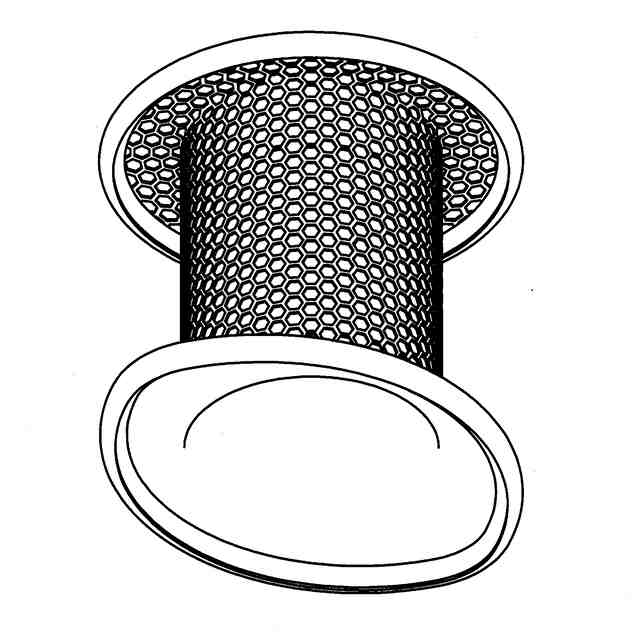

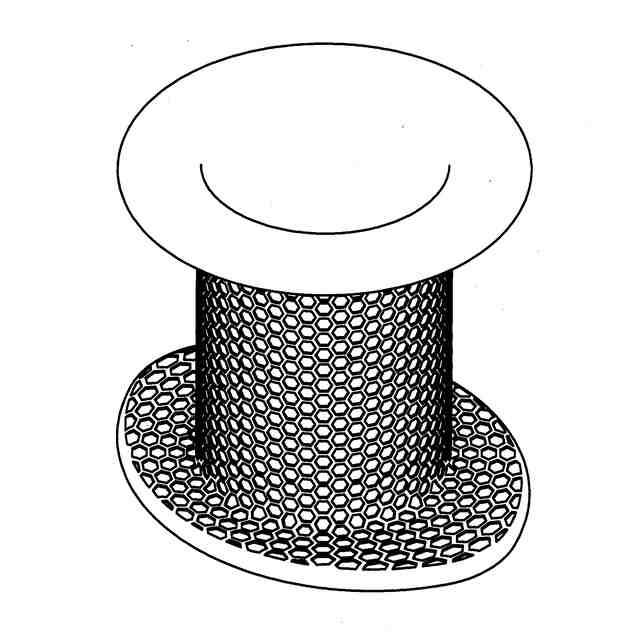

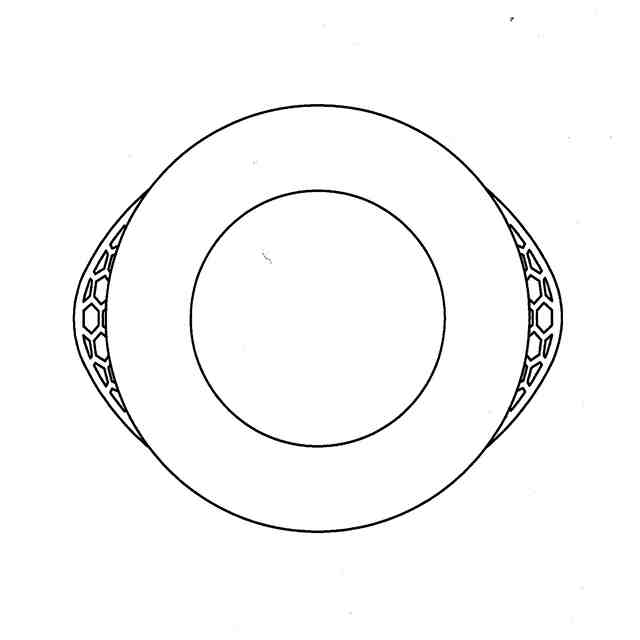

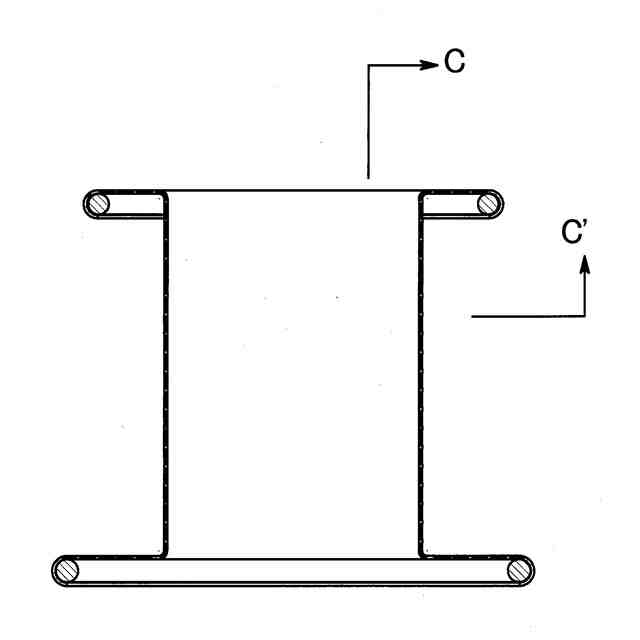

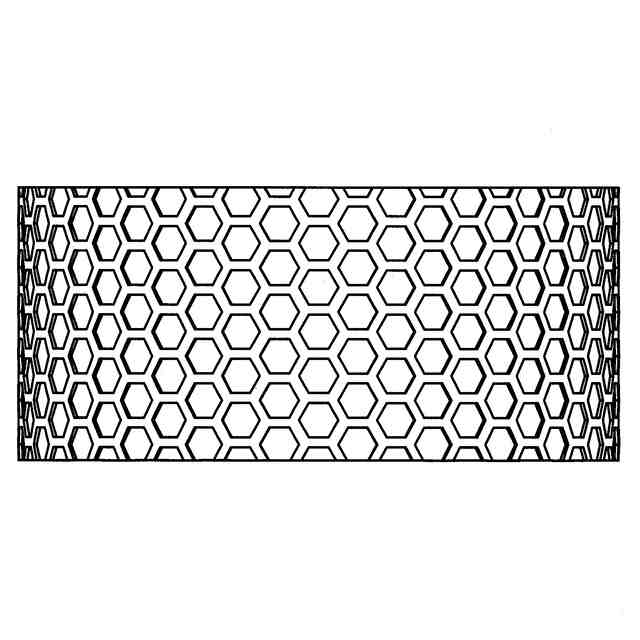

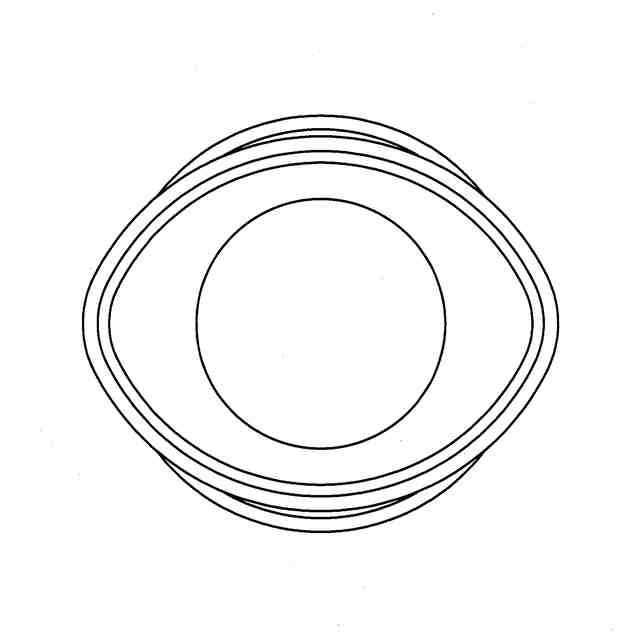

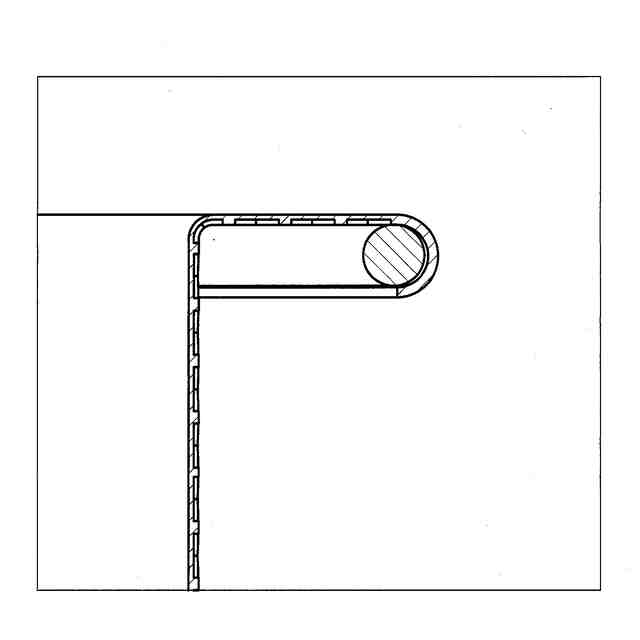

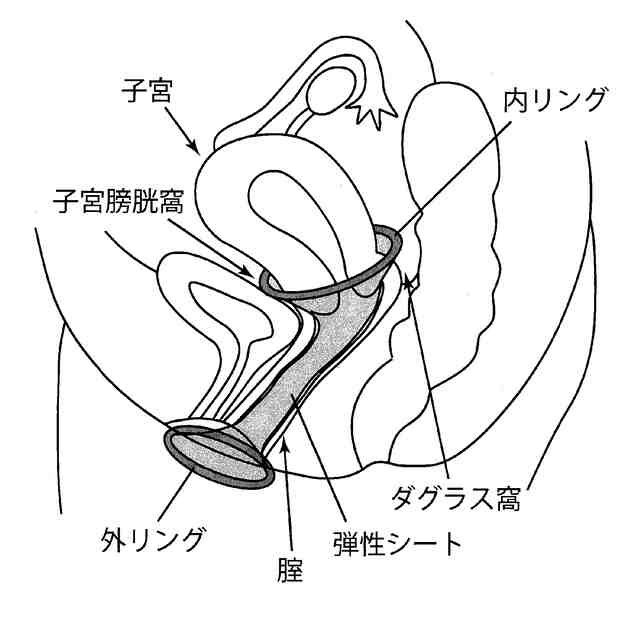

意匠に係る物品の説明この意匠に係る物品は、経腟的腹腔鏡下手術(お腹に傷をつけずに前後膣円蓋を切開し、そこから腹腔鏡や器具を挿入しておこなう手術)で使用される拡張器具である。拡張器具は、平面視した際に円形に形成された弾性の外リングと、略楕円形状に形成された弾性の内リングと、外リングと内リングの間に配置し、外リングと内リングのそれぞれに両端を拡張して接続する柔軟な弾性シートからなる。弾性シートの一方側の面には六角形状の窪みを連続して有する。内リングを腟内に挿入し、外リングを体表に設置し両リングおよび弾性シートの張力で腟を拡張する。外リングにアクセスポート(図示しない)を設置することで、内視鏡や鉗子を案内するトロッカー(図示しない)を穿刺でき、弾性シート部分が内視鏡や鉗子等の手術器具の通路となる。

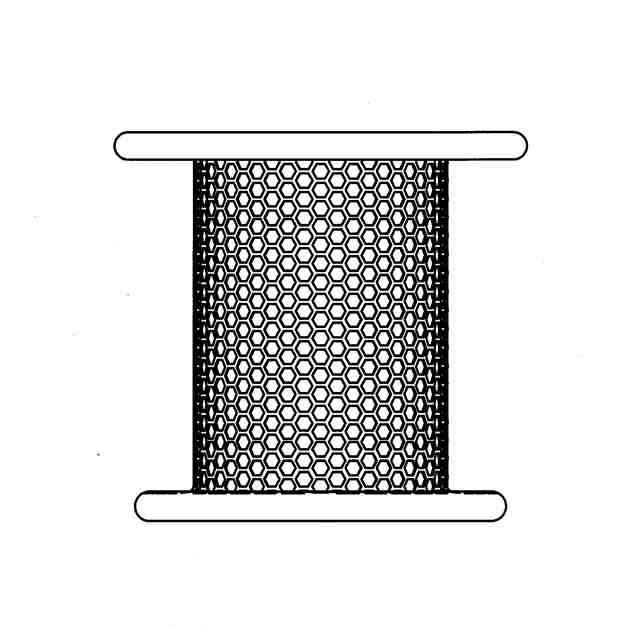

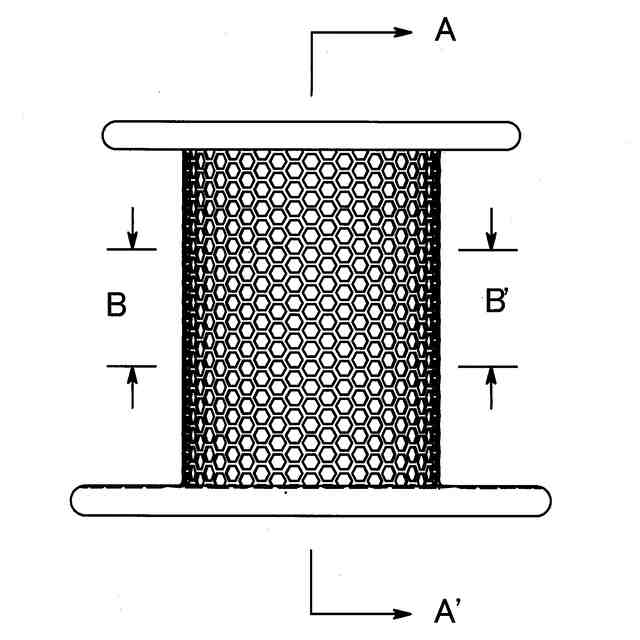

意匠の説明背面図は正面図と同一に表れるため省略する。右側面図は左側面図と同一に表れるため省略する。

関連意匠
