発行日2025-05-02
公報種別意匠公報(S)
登録番号1797639
登録日2025-04-23
意匠に係る物品スマートフォン用音響増幅機能付きスタンド
意匠分類H7-792(電子情報入出力機器)
出願番号2024020080
出願日2024-09-10
意匠権者三幸林産株式会社
代理人

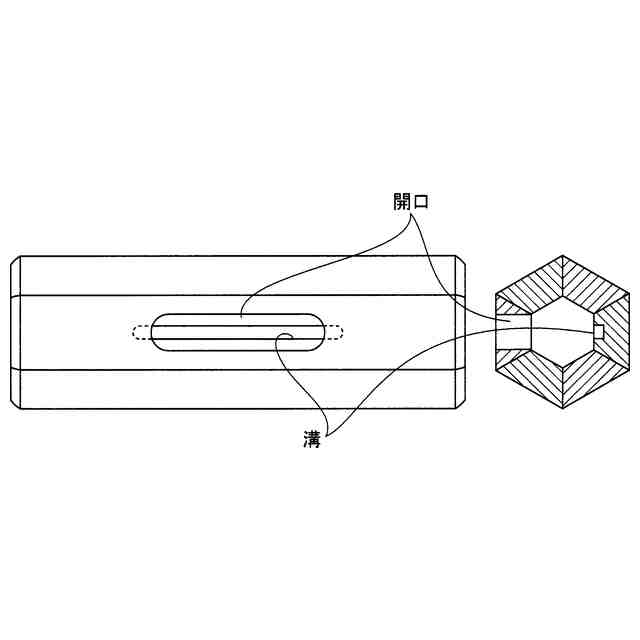

意匠に係る物品の説明本物品は、スマートフォンを縦置きにして立てて置くのに使用し、スマートフォンから発せられる音を増幅する音響増幅機能付きの、木製のスタンドである。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示すものである。このスタンドは、参考図1に示すように、全体が両端を開放される筒形を呈し、上面に、軸方向に向けて長く、スマートフォンを縦置きの状態で差し込み可能な開口(貫通孔)を有する。このようにして、参考図3に示すように、スマートフォンを上面の開口から差し込み、スタンド内の底部上に置くことで、スマートフォンをこのスタンド内に立て掛け保持することができる。さらに、このスタンドに立てたスマートフォンの内部スピーカから音楽や動画などの音を外部へ発生させると、この音はこのスタンドの内空で音響を増幅されて、このスタンド両端の開放面から発せられ、ユーザーはこの増幅された音響を楽しむことができる。そして、このスタンドでは特に、参考図2に示すように、上面の開口が、スマートフォンをスマートフォンケースに収納したまま差し込み可能に、縦置きの状態のスマートフォンの水平断面の大きさよりも大きく形成される。さらに、このスタンド内の底部には、上面の開口に対向して、上面の開口の長さ(このスタンドの軸方向に対応する長さ)よりも長く、縦置きの状態のスマートフォンの底部の厚さよりも小さい幅に、溝が形成される。このようにしてこのスタンドでは、参考図3に示すように、スマートフォンをスタンドの上面の開口から差し込み、スタンド内の底部、溝上に置くことで、スマートフォンの底部とスタンド内の底部との接触面積が小さくなり、スマートフォンはこの溝の上に浮いた状態となる。これにより、スマートフォンの6面全体が概ねこのスタンド内で非接触となり、スマートフォンの内部スピーカから音楽や動画などの音が発せられたときに、音をより高品質に増幅することができる。特に、スマートフォンの音楽や動画などの音を発生する内部スピーカはスマートフォンの下部に設置されることが多いため、この音の増幅作用は大きい。

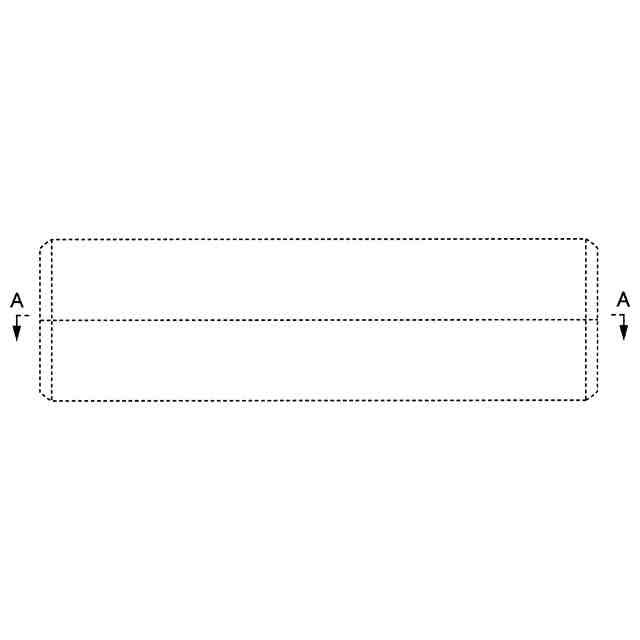

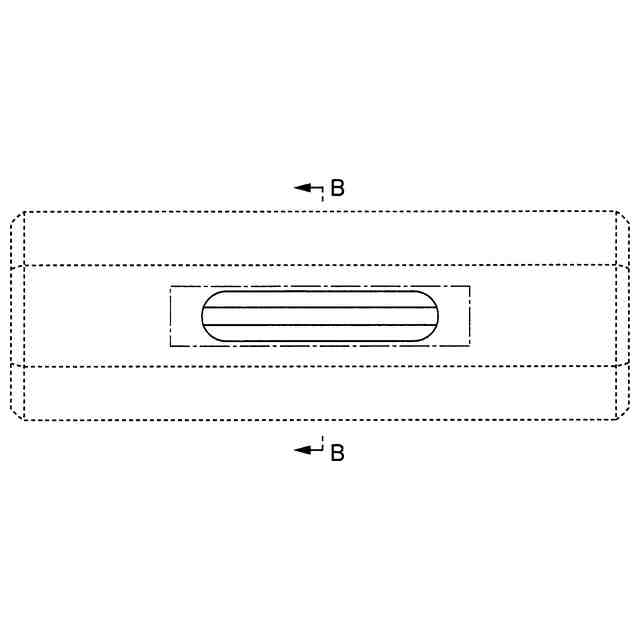

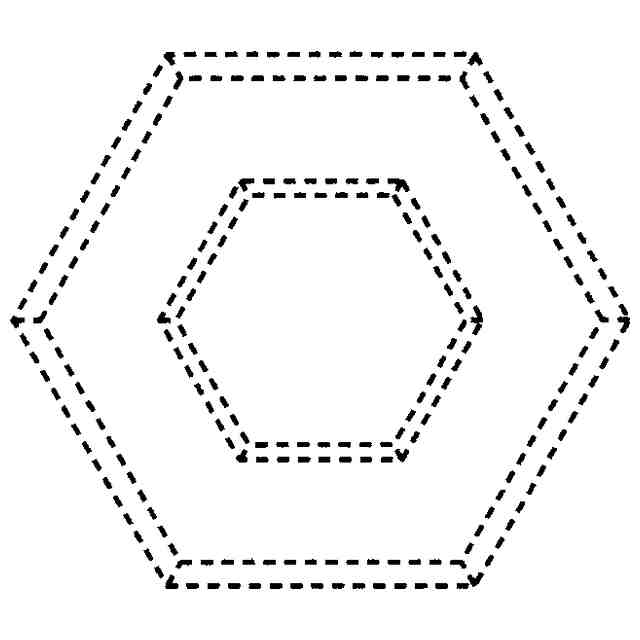

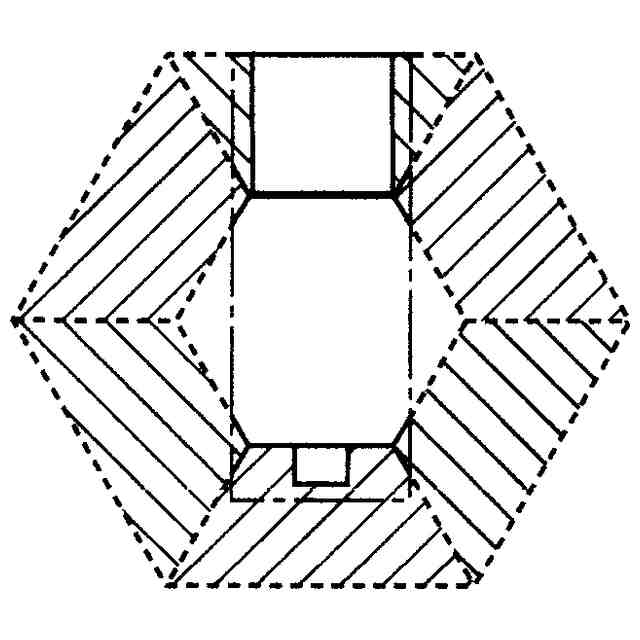

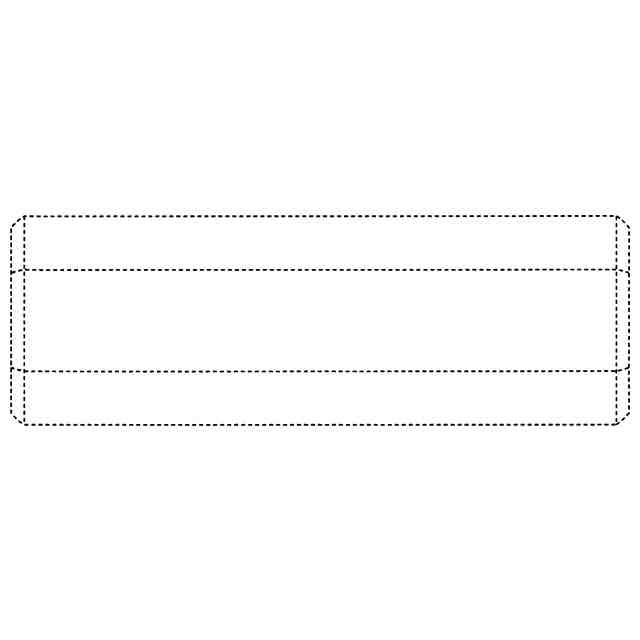

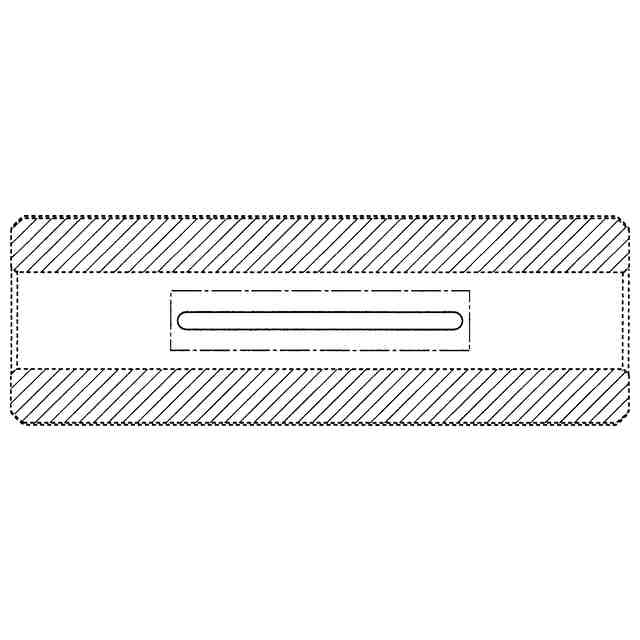

意匠の説明平面図、A―A断面図、B―B断面図の実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。背面図は正面図と対称に表れる。左側面図は右側面図と対称に表れる。

関連意匠
