発行日2025-04-22
公報種別意匠公報(S)
登録番号1796779
登録日2025-04-14
意匠に係る物品照明器具用導光部品
意匠分類D3-911(発光具及び照明器具)
出願番号2024023859
出願日2024-11-19
意匠権者岡本硝子株式会社
代理人個人

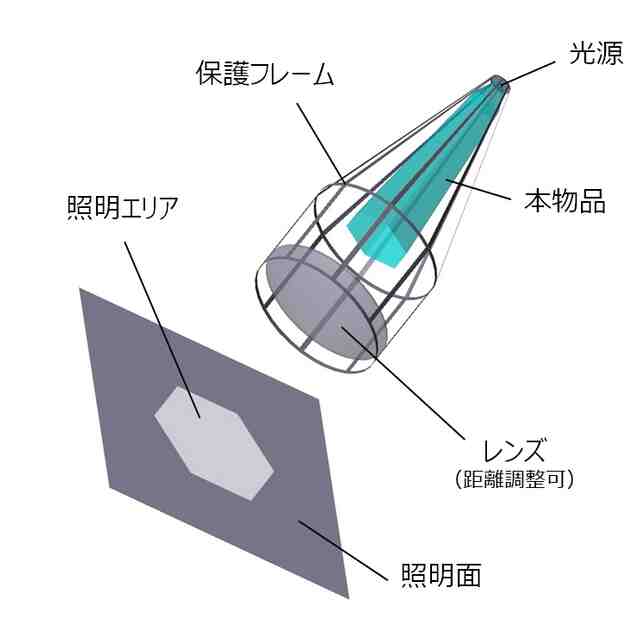

意匠に係る物品の説明本物品は、小さくて斜面の傾きが緩やかな六角錐台形状の入射部とそれより大きく斜面の傾きが急な六角錐台形状のテーパー部とからなる照明器具用導光部品である。本物品は、発光ダイオード等の光源からの光を入射部から最大限取り込んで、テーパー部の底面である照射面まで導光し、照射面から六角形状の均一な光束を前面に照射する。使用の状態を示す参考図では、本物品は青色で描かれているが、実際には物品全体が中実の透明体である。

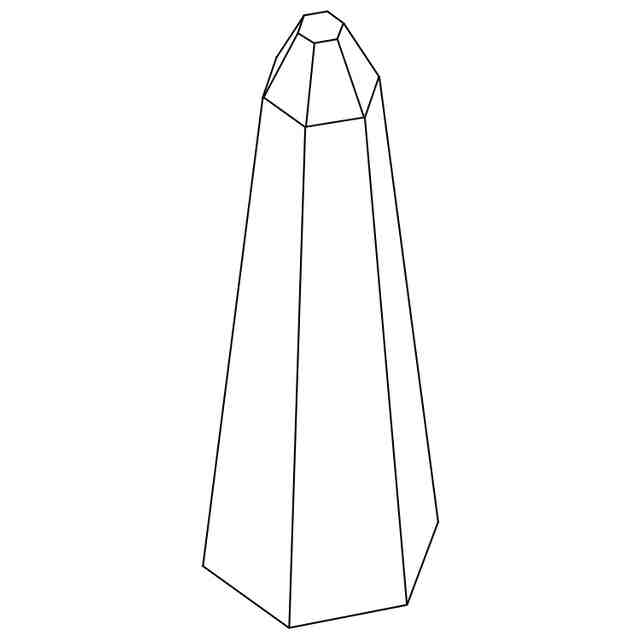

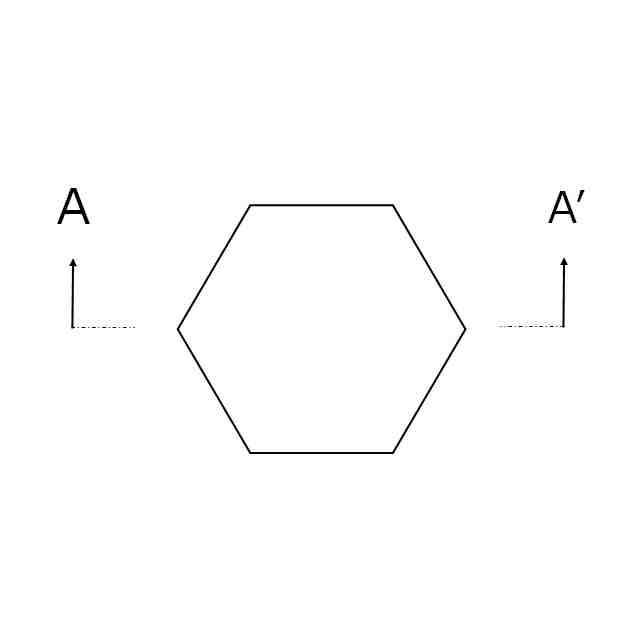

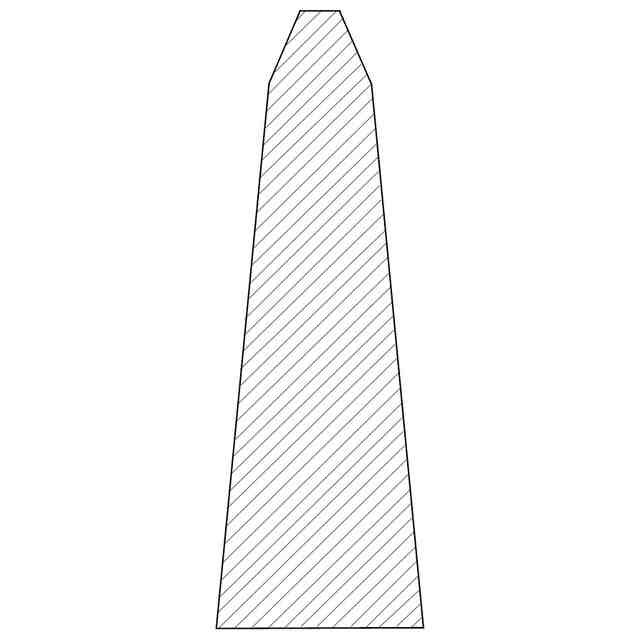

意匠の説明小さくて傾きが緩やかな六角錐台形状の入射部と大きくて傾きが急な六角錐台形状のテーパー部が連続している。ここで、左側面図は右側面図と対称にあらわれるため省略する。また、背面図は正面図と対称にあらわれるため省略する。

関連意匠
