発行日2025-04-16
公報種別意匠公報(S)
登録番号1796296
登録日2025-04-08
意匠に係る物品防護柵用キャップ材
意匠分類L3-5973(組立て家屋、屋外装備品等)
出願番号2024015779
出願日2024-07-30
意匠権者日鉄神鋼建材株式会社
代理人個人

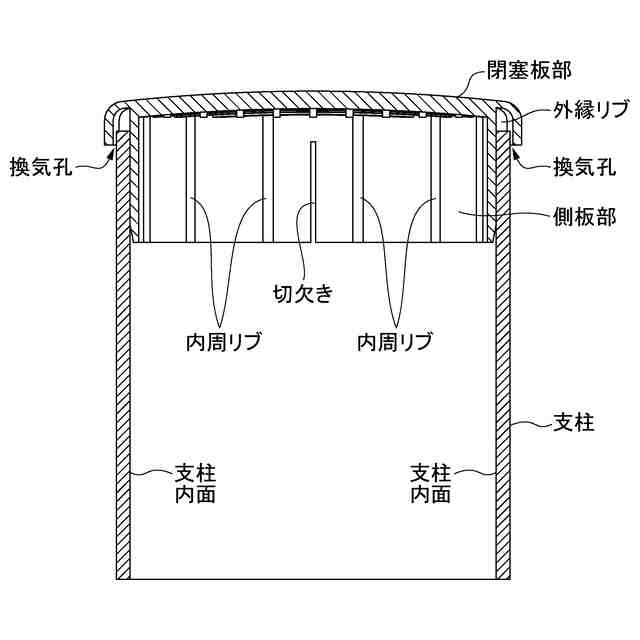

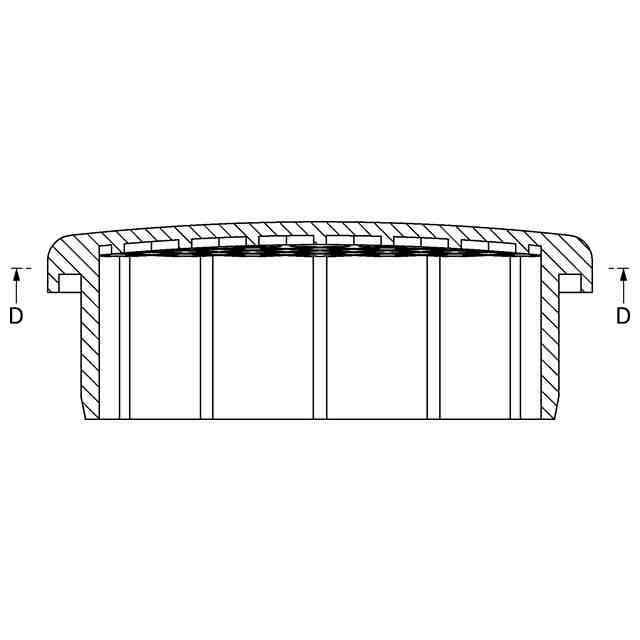

意匠に係る物品の説明本物品は、使用状態を示す参考図1に示すように、道路に立設される防護柵用のビーム材が架設される支柱の上端に嵌合される樹脂製のキャップ材である。本物品は、使用状態を示す参考図2に示すように、側板部に2つの切り欠きが形成されて径方向に弾性変形自在であり、支柱に挿入されるとき径方向内向きに弾性変形し、径方向外向きの弾性復元力により支柱と嵌合されるため、溶接や接合部材の取付けを行わずに支柱の上端を保護できる。また、弾性復元力により支柱と嵌合されるため、支柱が環境温度で変形してもその変形に追従して弾性変形することで支柱から離脱しにくい。本物品は、使用状態を示す参考図3に示すように、閉塞板部から膨出した外縁リブと支柱上端とが当接され、また側板部から膨出した外周リブと支柱内面とが当接されるため、閉塞板部と支柱上端との間、及び側板部と支柱内面との間に換気孔となる隙間ができるため、支柱の放熱性が向上し支柱及び本物品の変形を抑制できる。

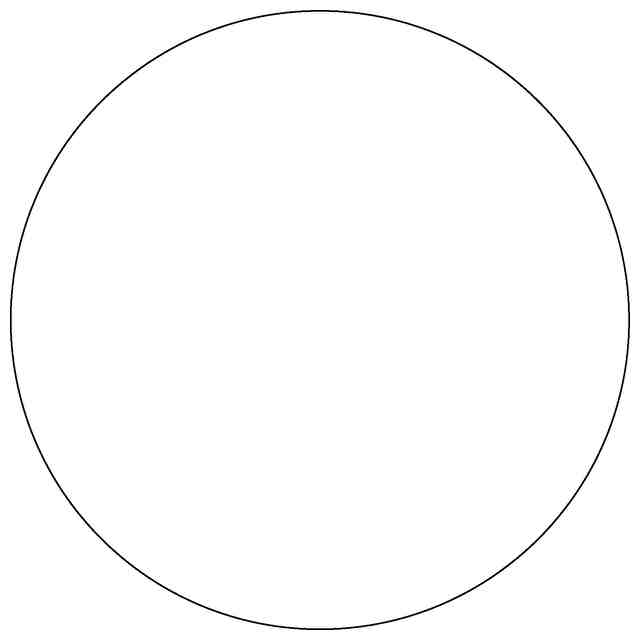

意匠の説明背面図は正面図と、右側面図は左側面図とそれぞれ同一に表れるため、背面図及び右側面図を省略した。本物品の材質は、樹脂製である。
