意匠ウォッチ

発行日2025-03-19
公報種別意匠公報(S)
登録番号1793900
登録日2025-03-11
意匠に係る物品移動柵
意匠分類L3-532(組立て家屋、屋外装備品等)
出願番号2024010613
出願日2024-05-27
意匠権者日鉄神鋼建材株式会社
代理人個人

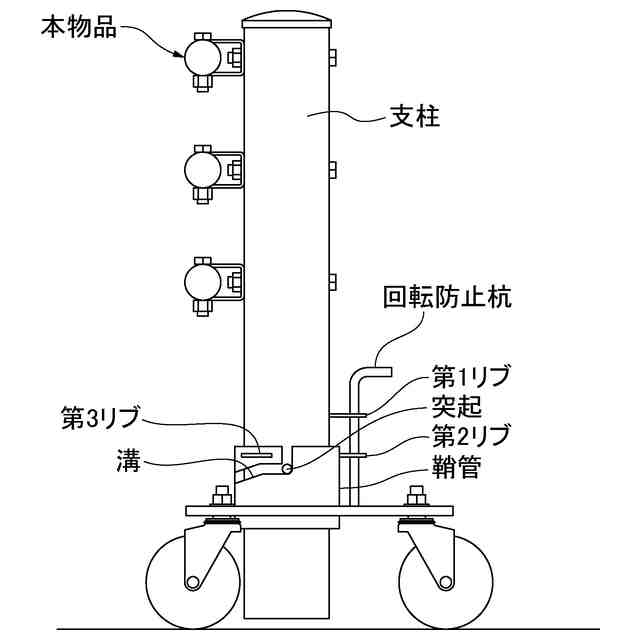

意匠に係る物品の説明本物品は、設置した場所から移動可能な移動柵である。本物品は、使用状態を示す参考図1に示すように、鞘管に差し込まれた支柱が地面から離間されているため、移動できる。本物品は、支柱に取り付けられた第1リブと鞘管に取り付けられた第2リブとに差し込まれた回転防止杭を引き抜いた後、支柱に対して鞘管を水平方向に120°回転させる。これにより、本物品は、使用状態を示す参考図2に示すように、支柱に形成された突起が鞘管に形成された溝に沿って相対移動して支柱の下端が地面に接するため、所定の場所に設置できる。本物品は、支柱に取り付けられた第1リブと鞘管に取り付けられた第3リブとに回転防止杭を差し込むことにより、支柱に対する鞘管の回転を防止できる。

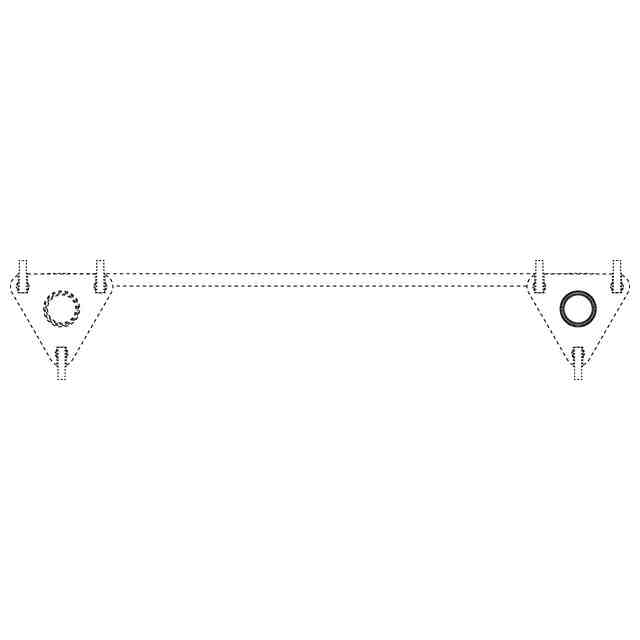

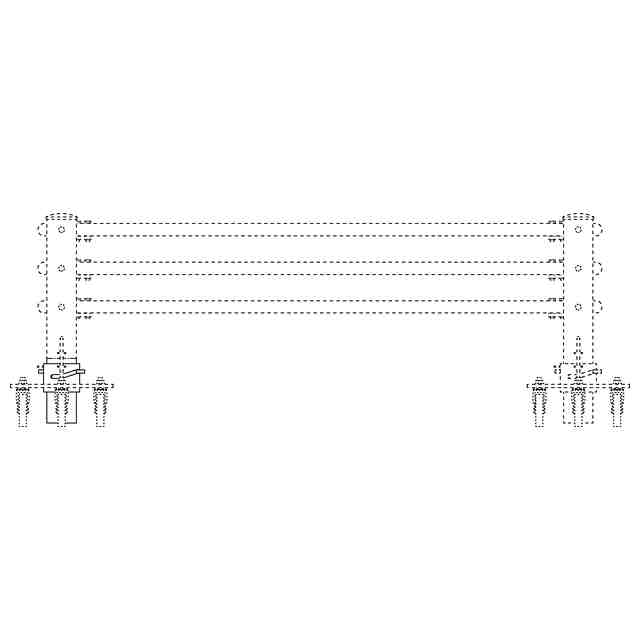

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。

関連意匠
