意匠ウォッチ

発行日2025-04-14
公報種別意匠公報(S)
登録番号1796021
登録日2025-04-04
意匠に係る物品ラックガイド
意匠分類G2-292(車両)
出願番号2024020645
出願日2024-10-04
意匠権者オイレス工業株式会社,OILES CORPORATION
代理人弁理士法人東和国際特許事務所

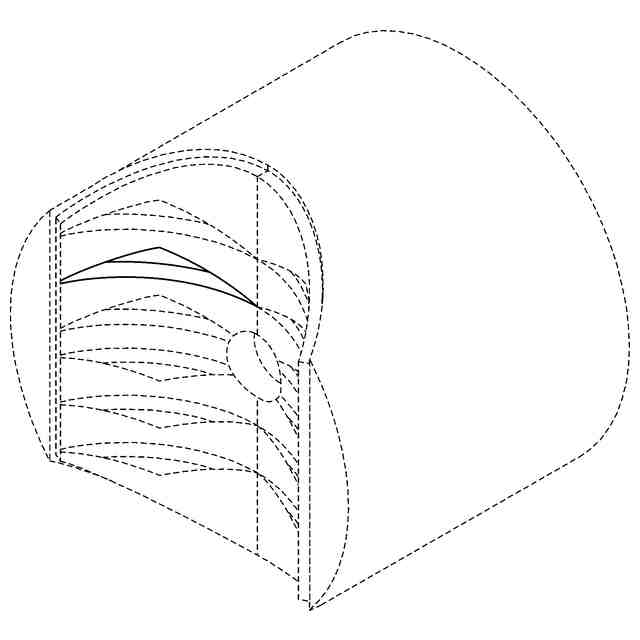

意匠に係る物品の説明本物品は、自動四輪車のタイヤの操舵角を変更するラックアンドピニオン式ステアリング装置において、ステアリングシャフトに形成されたピニオンに噛合してステアリングシャフトの回転運動を直線運動に変換するD字状断面のラックバーに形成された噛合面の背後に設けた摺動面を支持する支持面を備えてラックバーをこのラックバーのバー長手方向に案内するラックガイドであって、支持面に潤滑剤を保持する潤滑剤保持溝が配設されているラックガイドである。

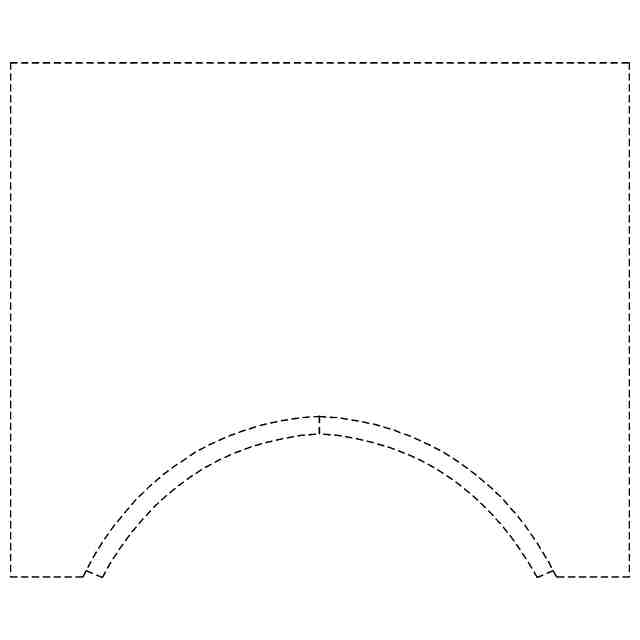

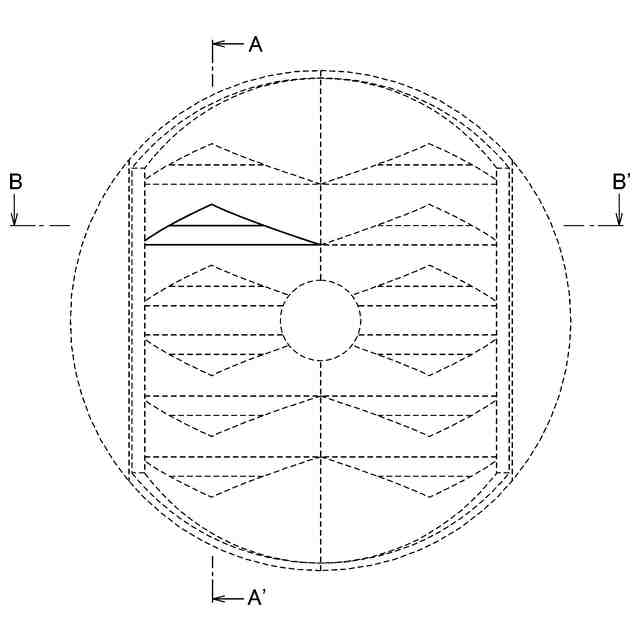

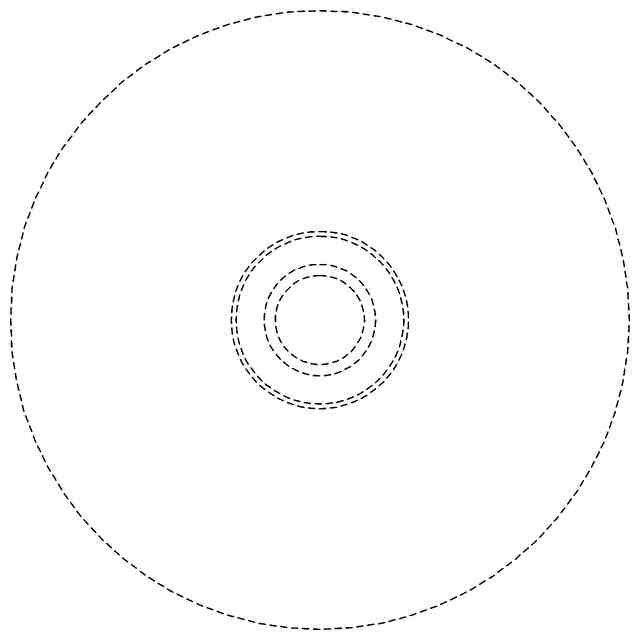

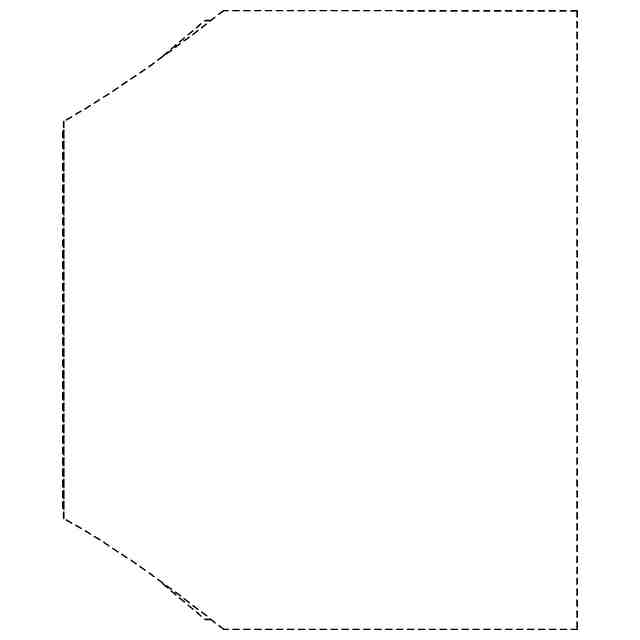

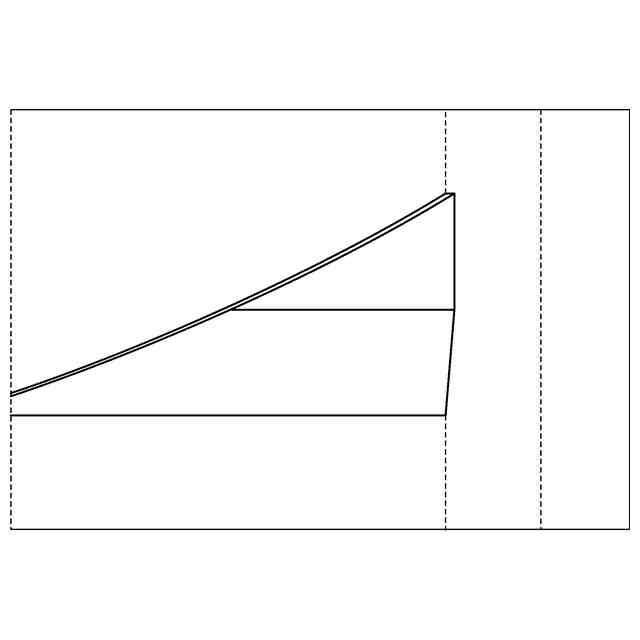

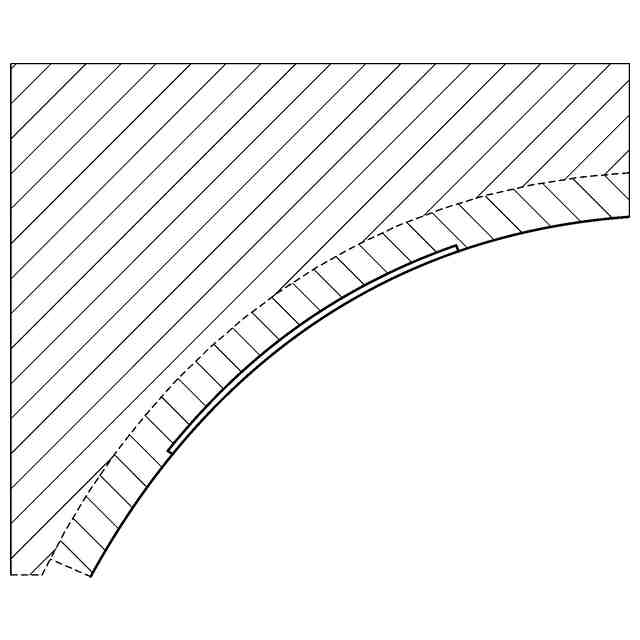

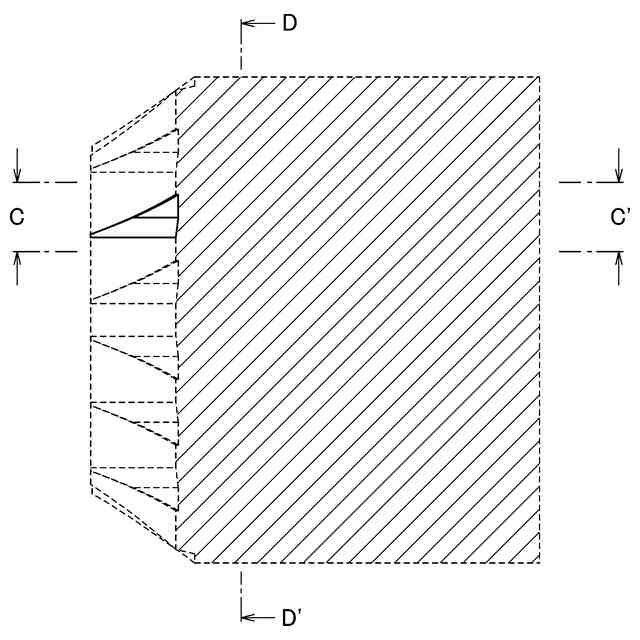

意匠の説明図面中、実線で表した部分が意匠登録を受けようとする部分である。ただし、C-D部分拡大図の上端及び右端の実線、並びに、E-F部分拡大図の上端及び左右端の実線は切断位置を示している。左側面図は右側面図と対称に表れるため省略する。底面図は平面図と対称に表れるため省略する。

関連意匠
