発行日2025-04-07
公報種別意匠公報(S)
登録番号1795384
登録日2025-03-28
意匠に係る物品工具用接続具
意匠分類K1-51(利器及び工具)
出願番号2024023590
出願日2024-11-14
意匠権者有限会社マグマ冷熱工業
代理人個人,個人,個人,個人

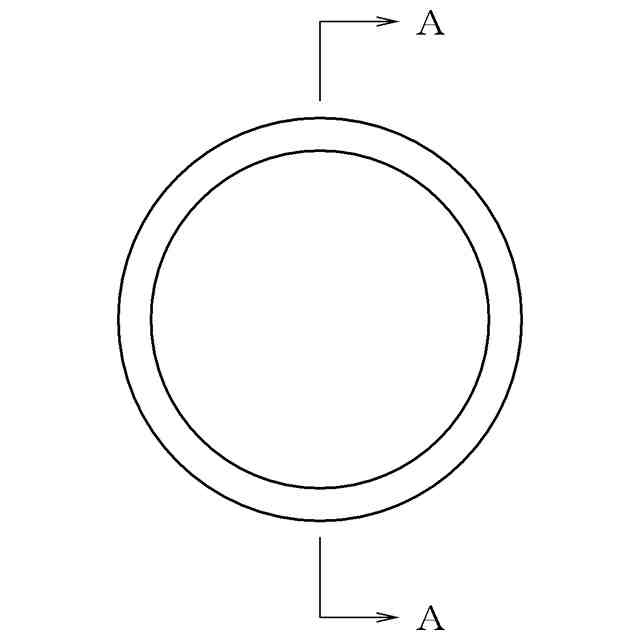

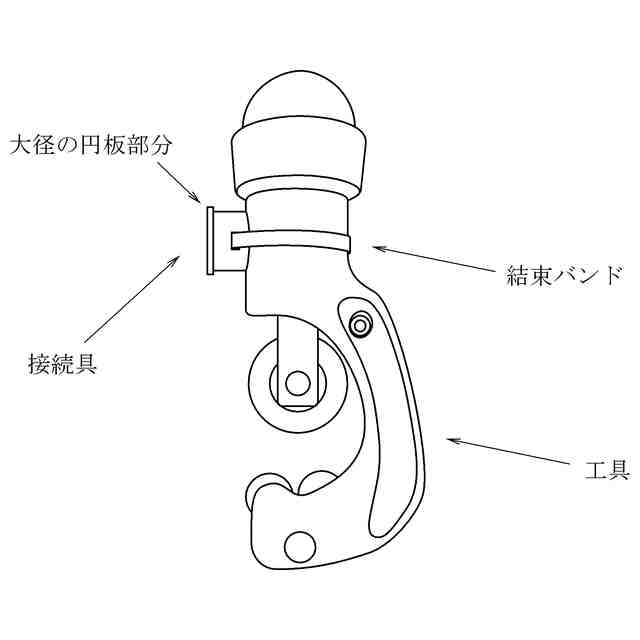

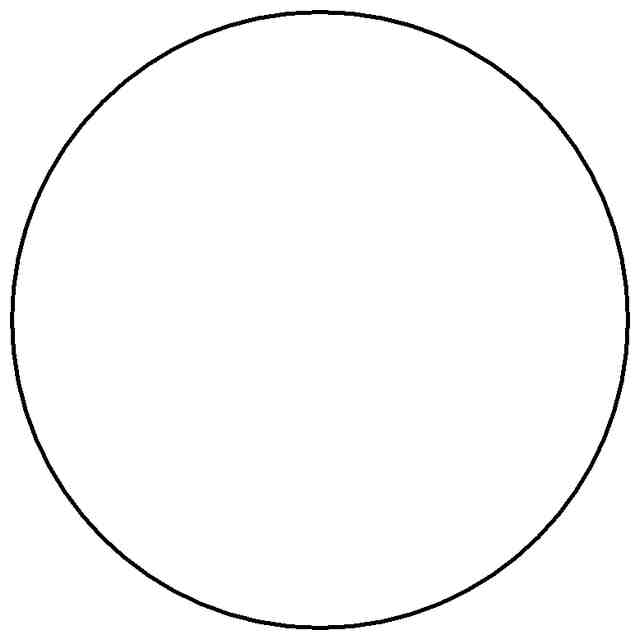

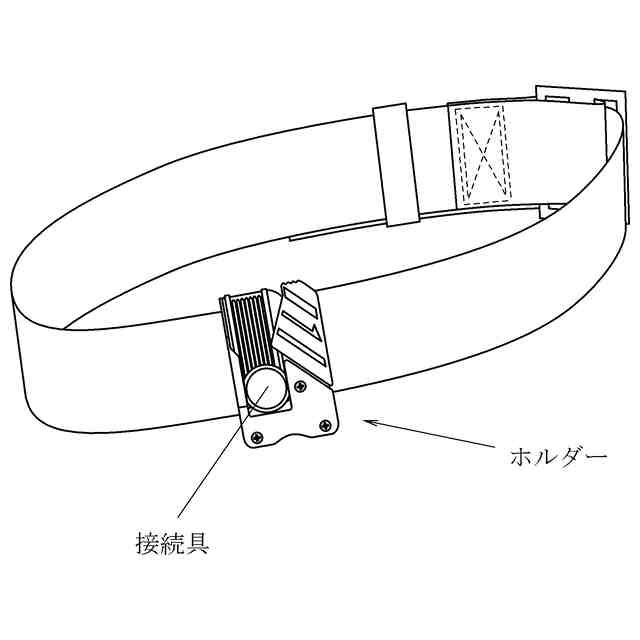

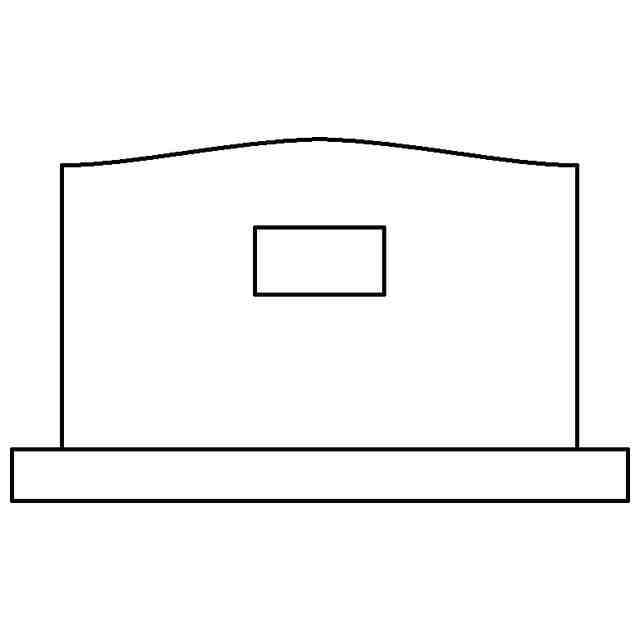

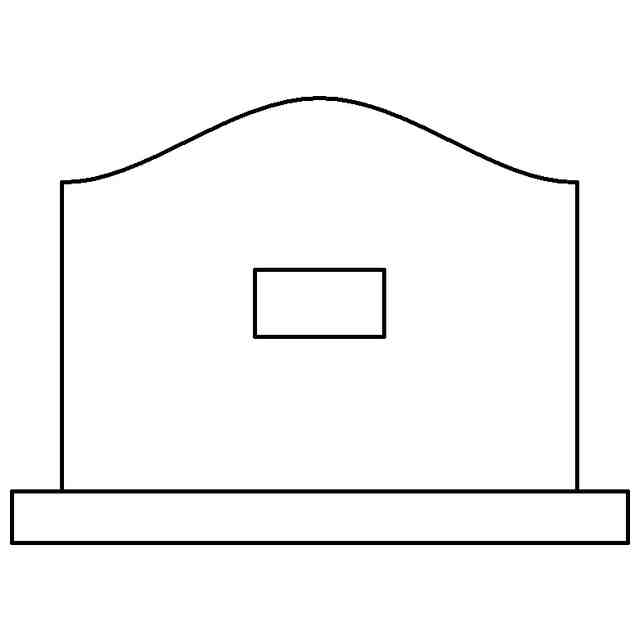

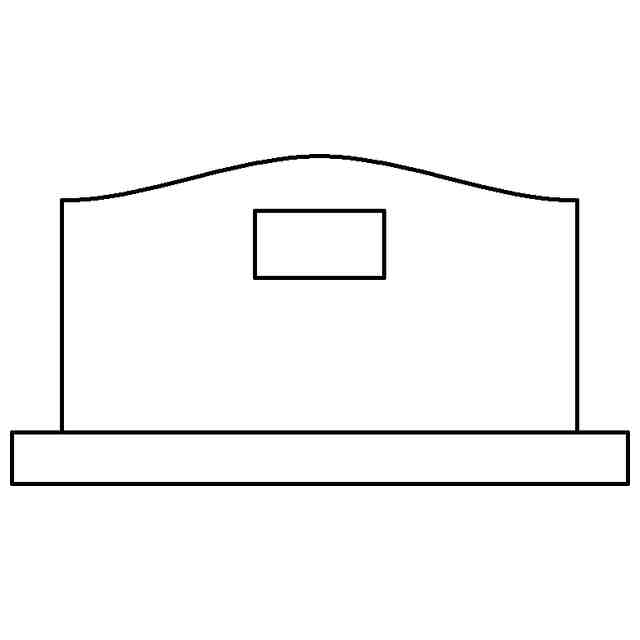

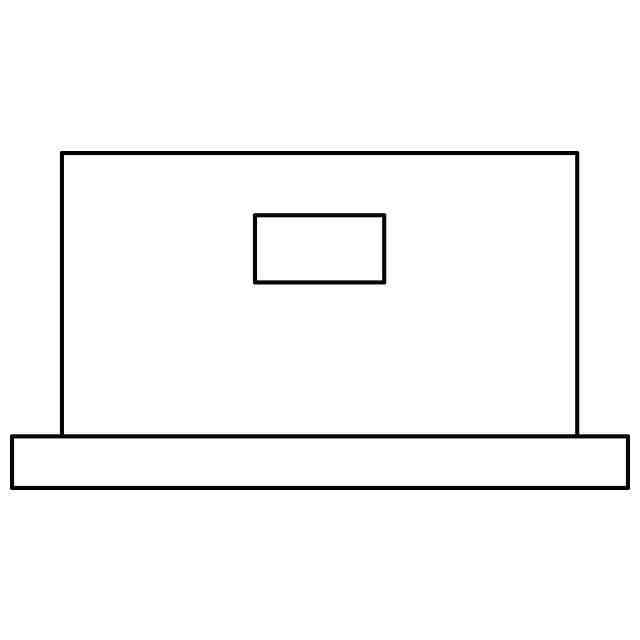

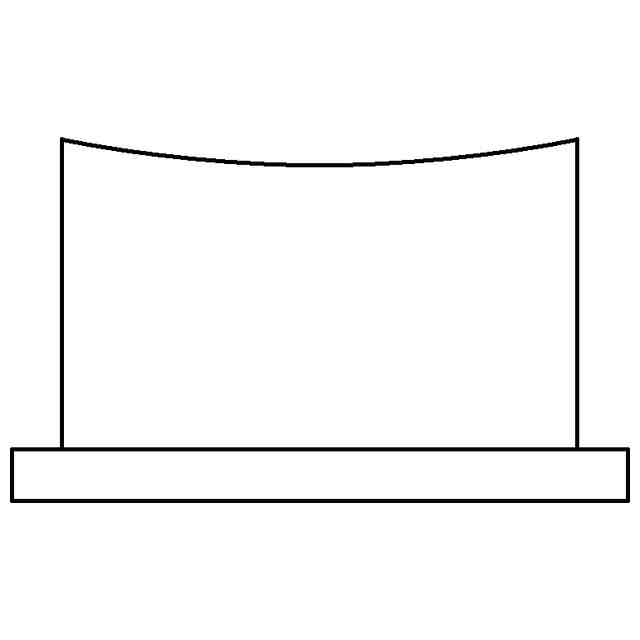

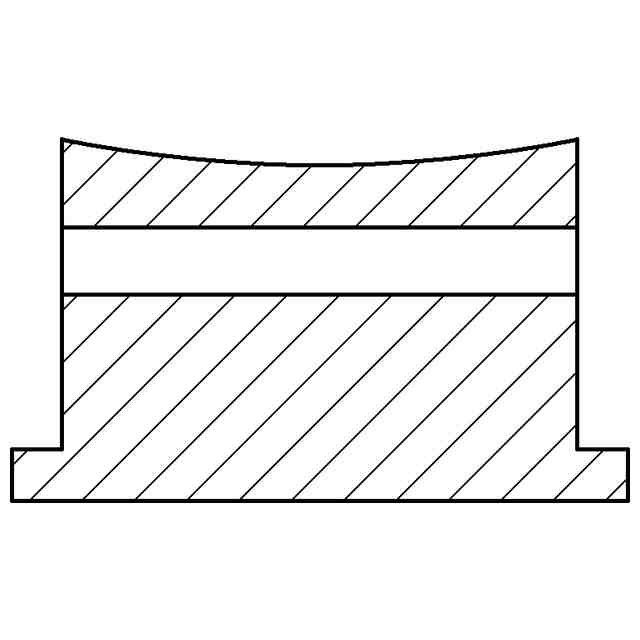

意匠に係る物品の説明本物品は、例えば電動ドライバなどの工具をホルダーに接続するための工具用の接続具である。「工具に接続具が取り付けられた状態の参考図」、「ホルダーに工具が保持された状態の参考図」に示すように、この接続具の穴に結束バンドなどを通して、工具に取り付けて固定することで、接続具を介して工具をホルダーに取り付けることができる。なお、ホルダーには、接続具の一方端部にある大径の円板部分(正面図の下側)が係止されて保持され、接続具の他方端部は工具の面に沿った形状となっている。なお、工具の形状によって、例えば平面やRの異なる曲面など面の形状が異なり、その場合、「参考図1乃至3」に示すように、接続具は一方端部の形状も異なる。また、接続具がホルダーに係止される部分が、大径の円板であるので、工具をホルダーに取り付けた状態で、工具を360度回転させることができ、工具の取り回しがしやすいというメリットがある。また、「ホルダーがベルトに取り付けられた状態の参考図(工具なし)」に示すように、ホルダーをベルトなどに取り付けることで、工具を使用しない時はベルトに取り付けられたホルダーに工具を取り付けておき、工具を使用する時にホルダーから工具を取り外して使用することができ、この接続具を使用することで、工具の保持及び着脱が容易となる。
意匠の説明

関連意匠
