意匠ウォッチ

発行日2025-04-03
公報種別意匠公報(S)
登録番号1795064
登録日2025-03-26
意匠に係る物品商品吊下げ台紙
意匠分類F4-300(包装紙、包装用容器等)
出願番号2024013053
出願日2024-06-26
意匠権者株式会社レナウンインクス
代理人個人

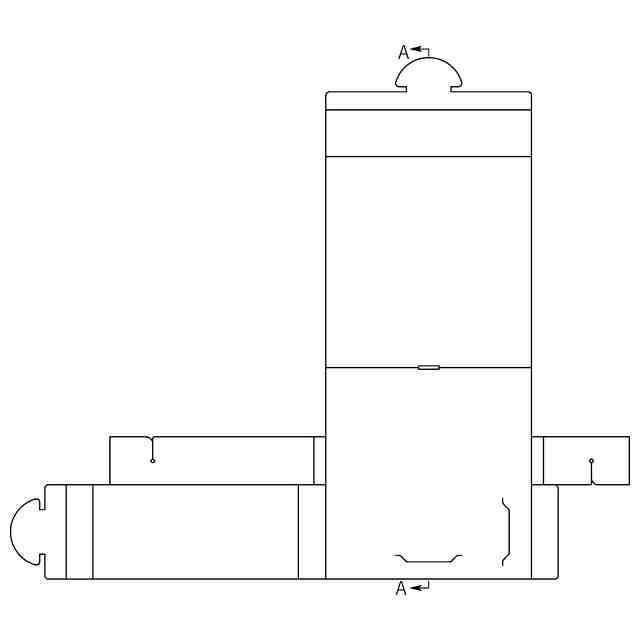

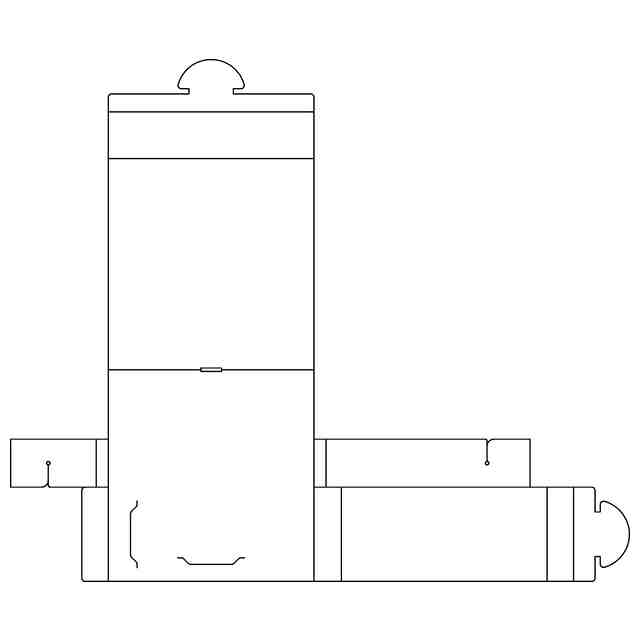

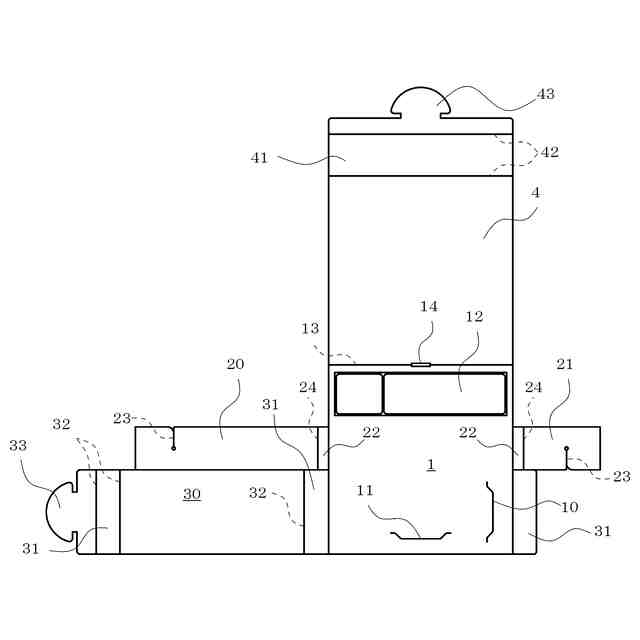

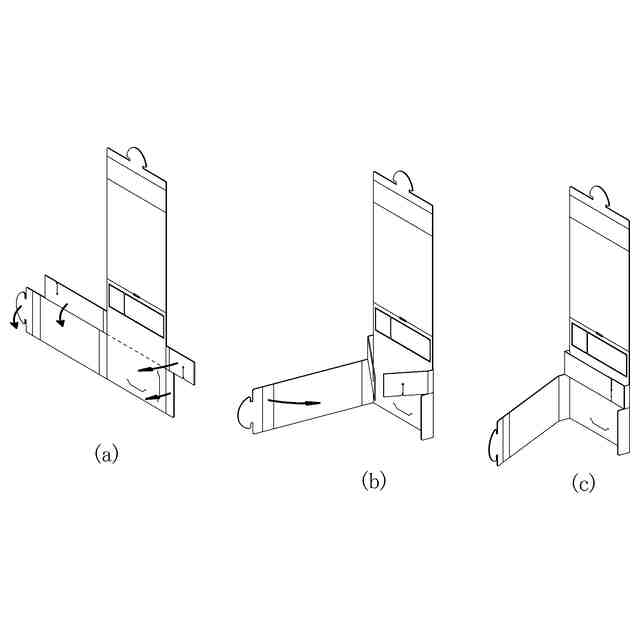

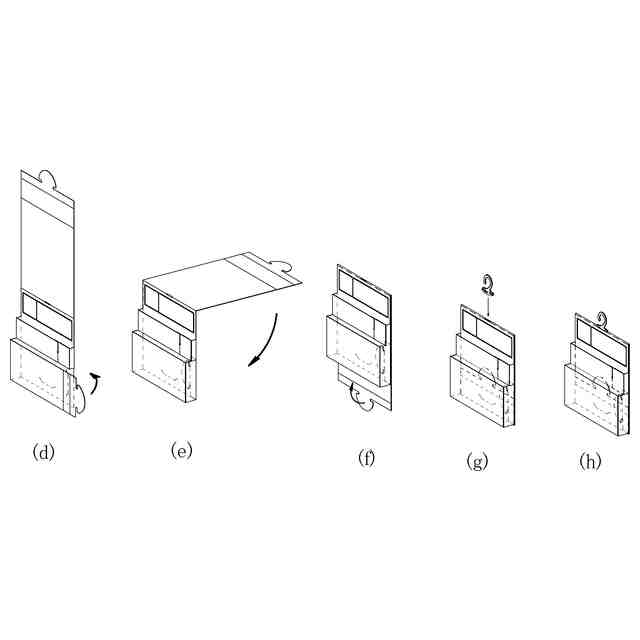

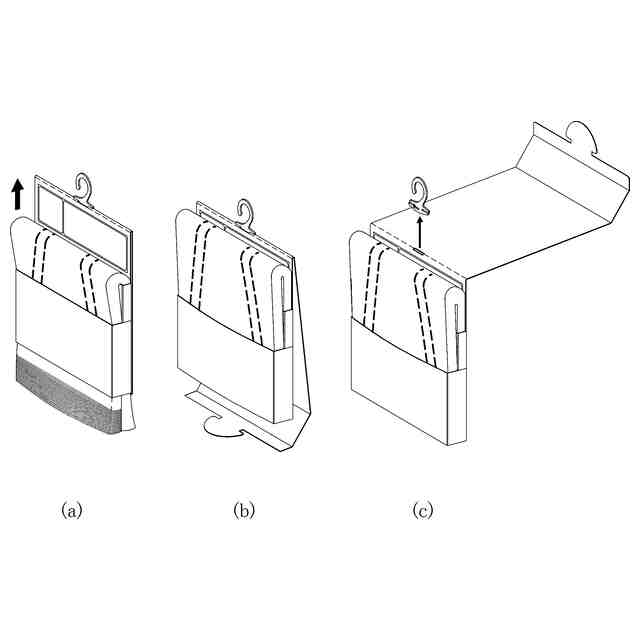

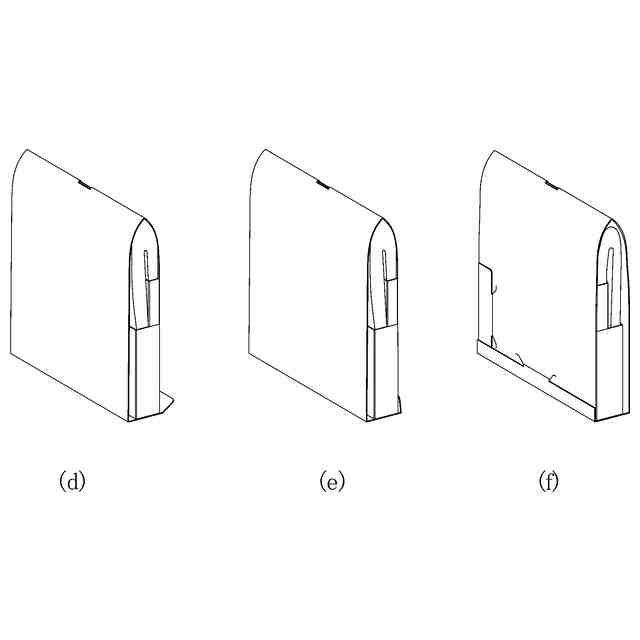

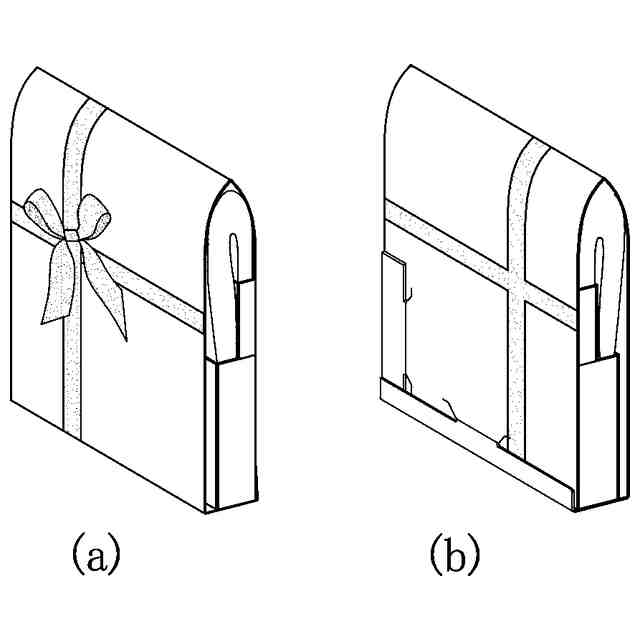

意匠に係る物品の説明本物品は、衣類やハンカチ等の商品を展示・販売する時に使用する吊下げ台紙である。また、本物品は簡易な包装容器に変形することも可能である。参考図1～3に示したように、台紙基部1下部に保持部20,21を折曲線24で内方に折曲げ(参考図2(b)参照)、保持部20,21の夫々に設けている切込23同士を差込み、参考図2(c)に示すように、台紙基部1の前方に小枠体を形成する。この小枠体内に折畳んだ商品の背部側を挿入保持する。次いで、折畳んだ商品の前面側を包み込むように前面保持部30で保持する。前面保持部30は、商品保持部20,21より前面となるように、折曲線32の位置が設定されている。前面保持部30の先端部には、係止突片33が設けられ、台紙基部1の係止切込10に挿入固定する。この後に台紙基部1上方の折曲げ線13で、背面部4を背面下方に折曲げ(参考図3(e)(f)参照)、背面部4と底板41間の折曲線42を中心に折り曲げ、前面保持部30と台紙基部1の間の空間に差込む。そして、市販の適宜陳列用フックを台紙基部1上部中央に穿設している貫通孔14に挿入して吊下げ台紙の組立が完了となる(参考図3(g)(h)参照)。次に、商品を吊下げた状態(参考図4(a))の吊下げ台紙から簡易な包装容器に変形させるためには、参考図4(b)に示す通り、展示した商品の下端が、台紙基部1下端とほぼ同一位置まで自体を上方に持ち上る。このとき商品上端は、台紙基部1の上方のサイズ、商品の特徴等の商品機能印刷部12を被せるような位置まで移動させる。次いで背面部4と底板41等を台紙基部1の下方から引出し、参考図4(c)に示すように適宜陳列用フックを取り外す。そして、背面部4の裏面が表面になるように前方に折り曲げ、係止突片43を台紙基部1の係止切込11に挿入して固定する(参考図5(d)～(f))。なお、参考図7は、台紙基部1及び背面部4の裏面に装飾模様を印刷しておいた場合である。
