発行日2025-04-01
公報種別意匠公報(S)
登録番号1794811
登録日2025-03-24
意匠に係る物品ワイヤロープ用限界ゲージ
意匠分類J1-127(計量器、測定機械器具及び測量機械器具)
出願番号2024020474
出願日2024-10-02
意匠権者東綱橋梁株式会社
代理人個人,個人,個人,個人,個人
意匠に係る物品の説明本物品はワイヤロープ用限界ゲージであり、例えば、クレーン等に使用されているワイヤロープの直径を測定して、ワイヤロープを交換すべき時期であるか否かを判断するために用いる。本物品は、主に奇数ストランドのワイヤロープについて使用することができる。使用状態を示す第1参考図のように、ワイヤロープを、ワイヤロープ用限界ゲージの切欠き部に挿入したとき、ワイヤロープの一部表面が段差部に係止し、ワイヤロープが切欠き部の奥まで到達しない場合は所定の直径が維持されているため「交換不要」と判断する。使用状態を示す第2参考図のように、切欠き部に挿入されたワイヤロープの一部表面が段差部に係止せず、ワイヤロープが切欠き部の奥まで到達する場合は、所定の直径が維持されていない(径小になっている)ため「交換要」と判断する。

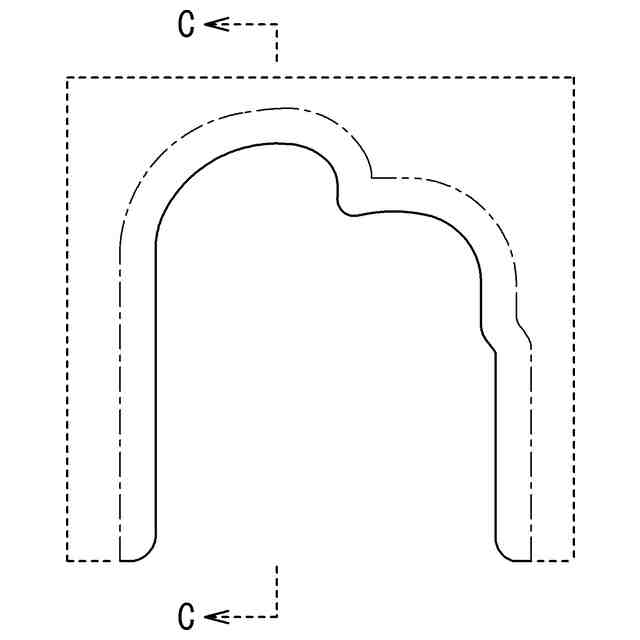

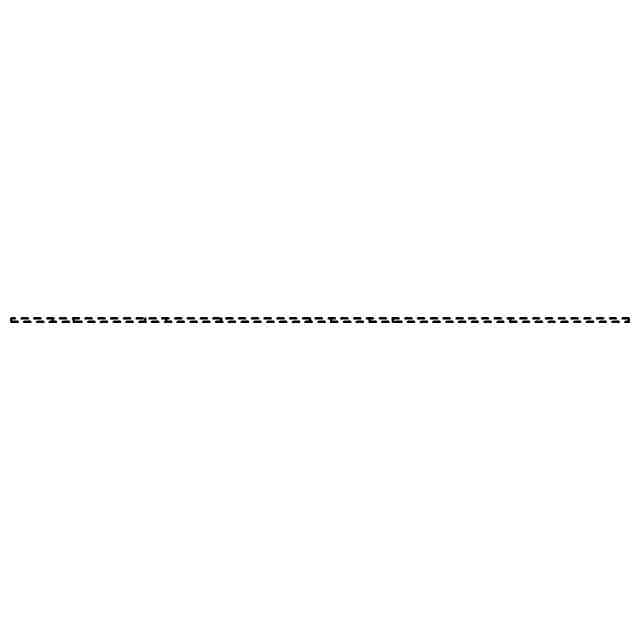

意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを表す。本物品は、例えば、正面図において横方向長さが130mm、縦方向長さが80mmであって、厚みは1mm以下である。背面図は正面図と対称のため省略する。左側面図は右側面図と同一のため省略する。

関連意匠
