発行日
2025-03-28
公報種別
意匠公報(S)
登録番号
1794515
登録日
2025-03-19
意匠に係る物品
エレベーターホールの内装
意匠分類
L3
-70W14(組立て家屋、屋外装備品等)
出願番号
2024001854
出願日
2024-01-30
意匠権者
TOPPANホールディングス株式会社
代理人
個人
,
個人
,
個人
意匠に係る物品の説明

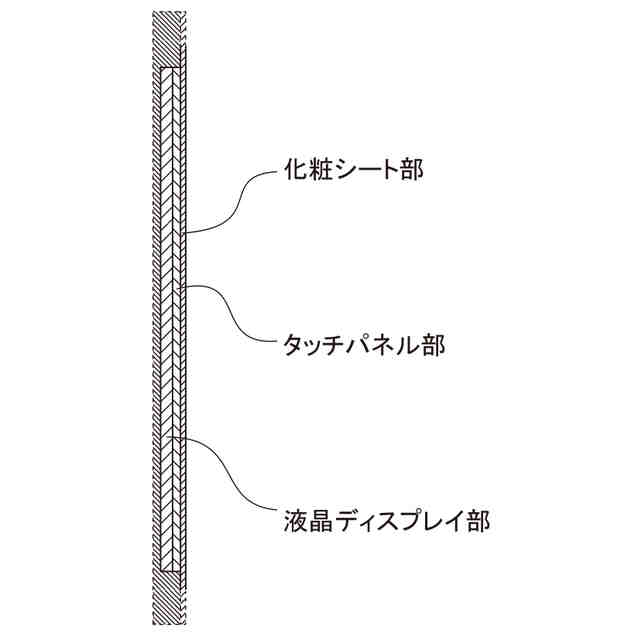

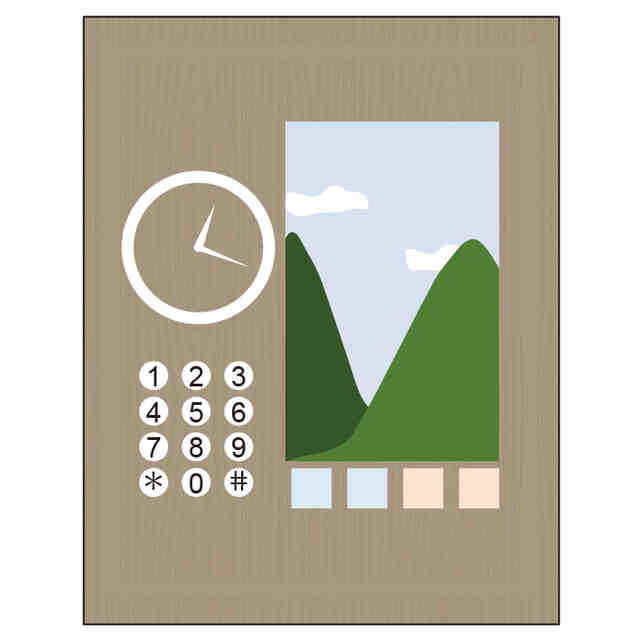

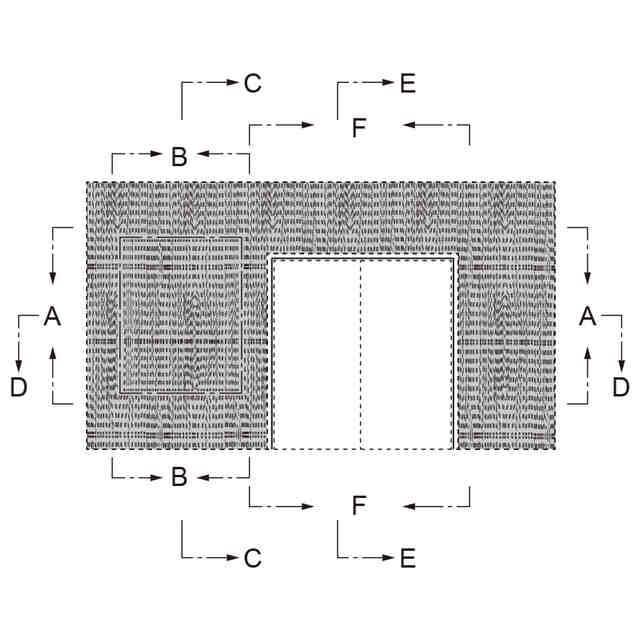

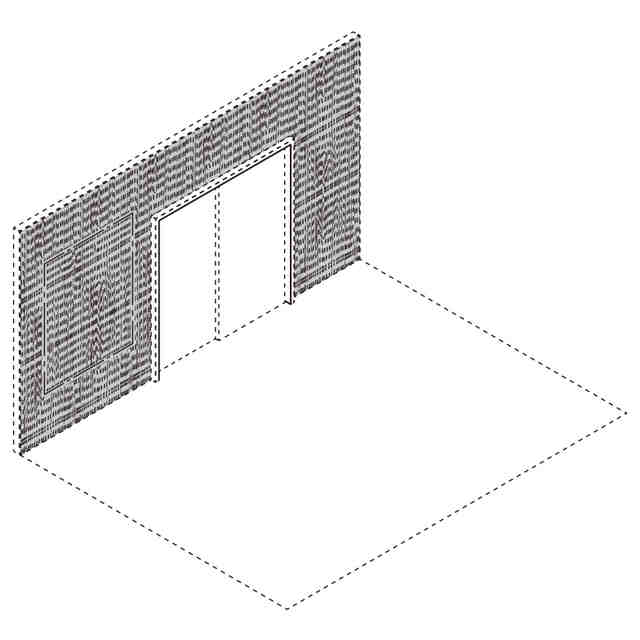

本願意匠は、エレベーターホールの内装であり、エレベーターのドア部の横及び、ドア部と対向する壁面の一部に画像表示部を備えたものである。本願意匠の画像表示部は、カウンターの内部にタッチパネル部及び液晶ディスプレイ部を有し、タッチパネル部の上から化粧シート部を被せている。本願意匠の化粧シート部は光透過性を有し、その表面には模様が描かれている。液晶ディスプレイ部に画像を表示していない状態では、「手前側の壁を省略した正面図」、「手前側の壁を省略した背面図」、「正面を表した斜視図」、「背面を表した斜視図」、「A-A、B-B部分拡大図」、「G-G、H-H部分拡大図」、「使用状態を示す参考図3」及び「使用状態を示す参考図5」に示すように、化粧シート部表面の模様のみを視認することができ、画像表示部を有さない壁面部分とは区別がつかない。そして、液晶ディスプレイ部に画像を表示した状態では、「変化した状態を示すA-A、B-B部分拡大図」及び「変化した状態を示すG-G、H-H部分拡大図」に示すように、画像を表示した部分のみ化粧シート部の模様が消えたように視認され、化粧シート部上に画像が明瞭に表示される。本願意匠の構成により、画像を表示していない状態では、通常のインテリアとして視認され、画像を表示した状態では、エレベーターを降りた際やエレベーターを待つ際に、画像を視認することができる。「使用状態を示すA-A、B-B部分拡大図」、「使用状態を示すG-G、H-H部分拡大図」、「使用状態を示す参考図1」、「同2」、「同4」及び「同6」は、化粧シート部上に画像が表示された状態の一例である。この画像は、化粧シート部越しに操作可能とすることもできる。
意匠の説明

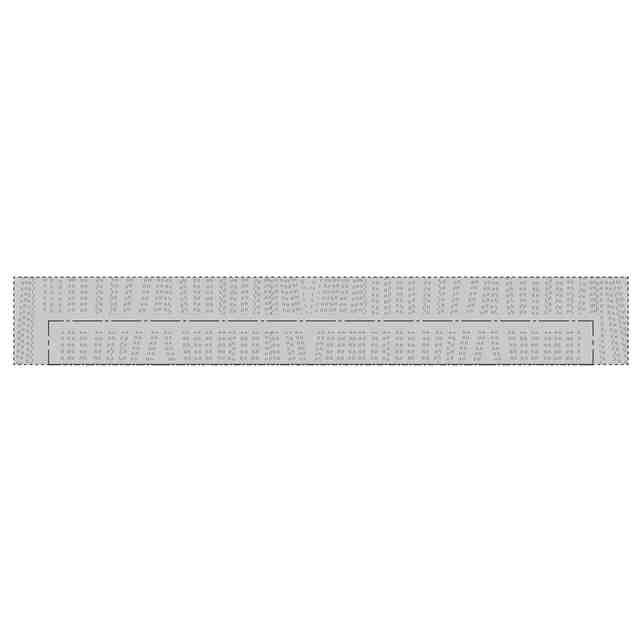

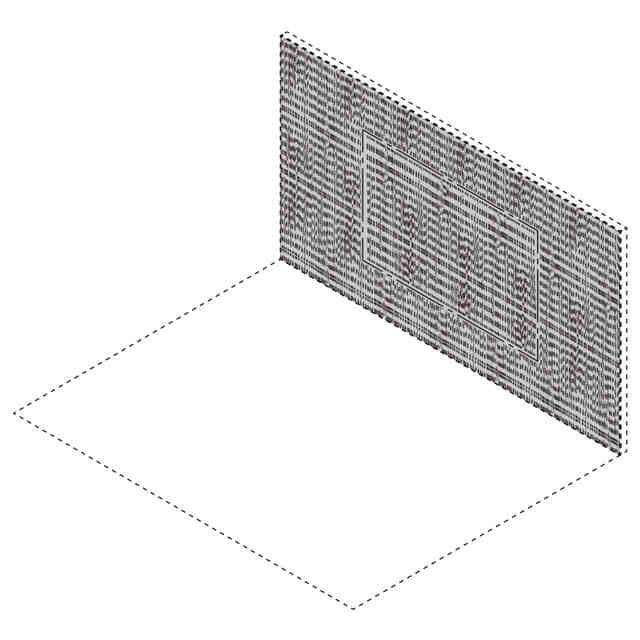

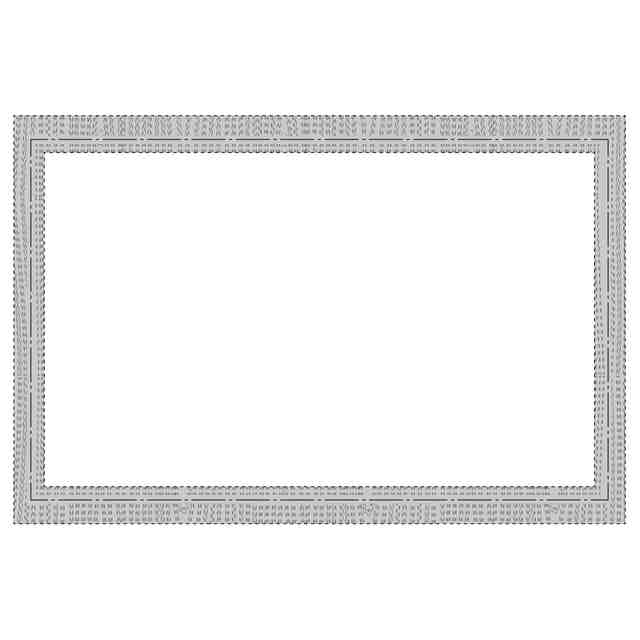

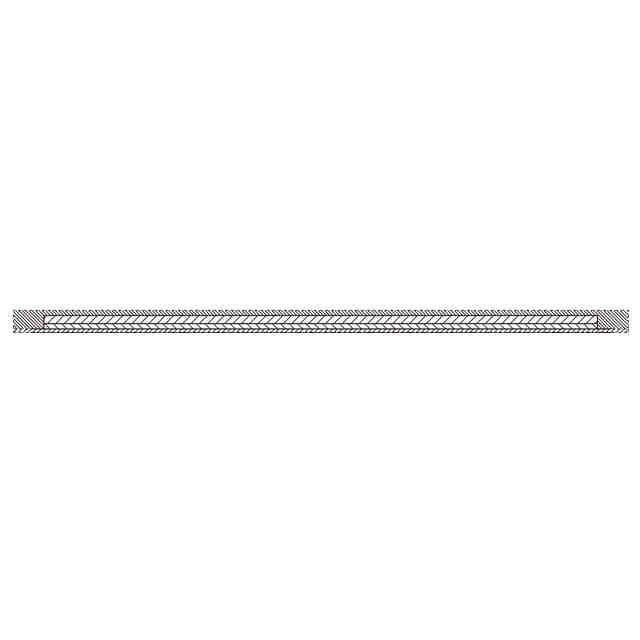

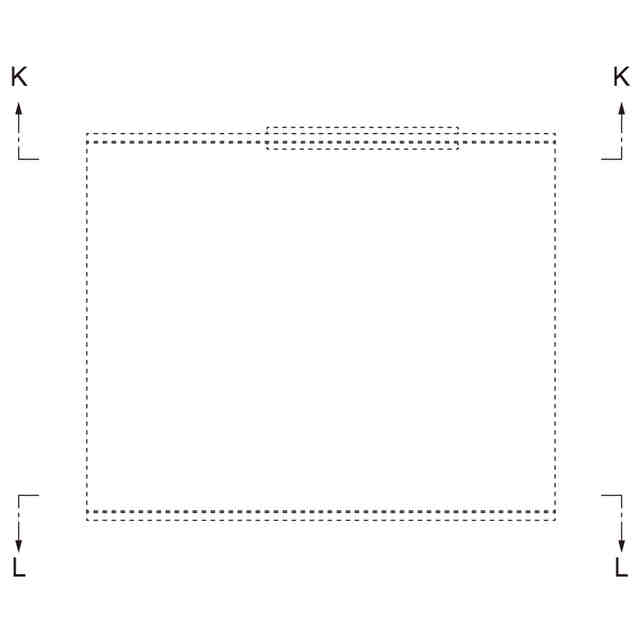

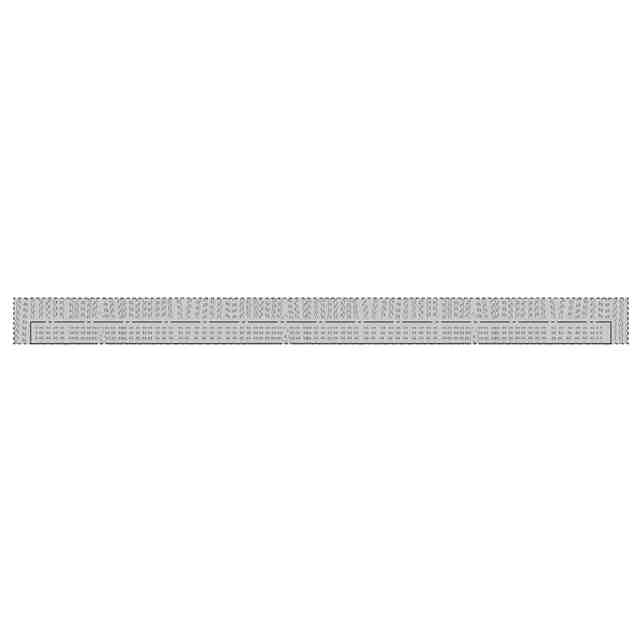

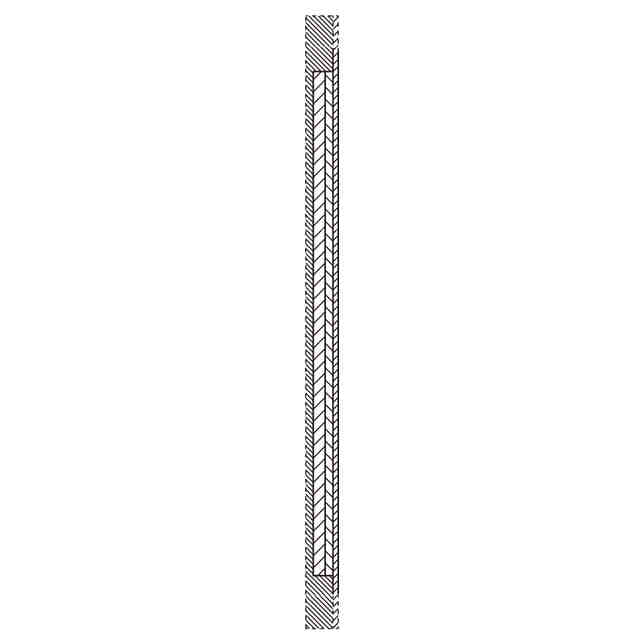

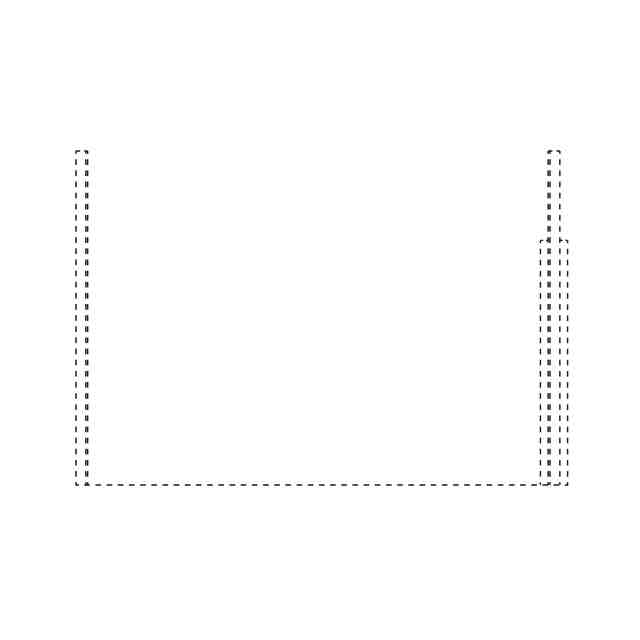

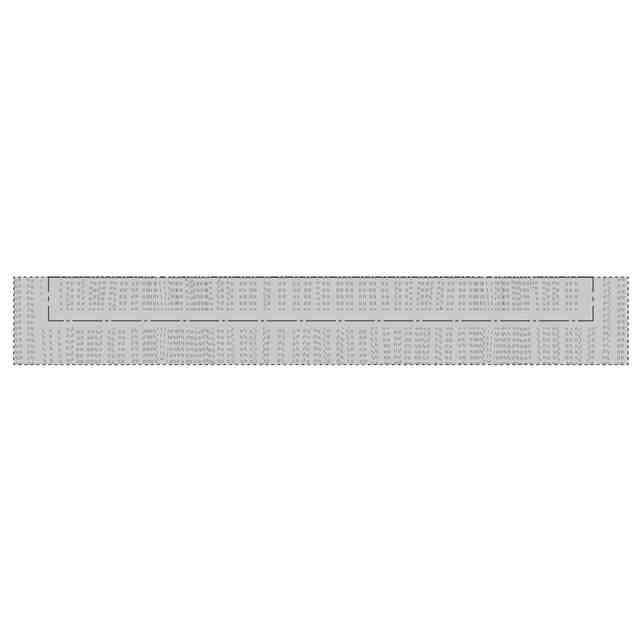

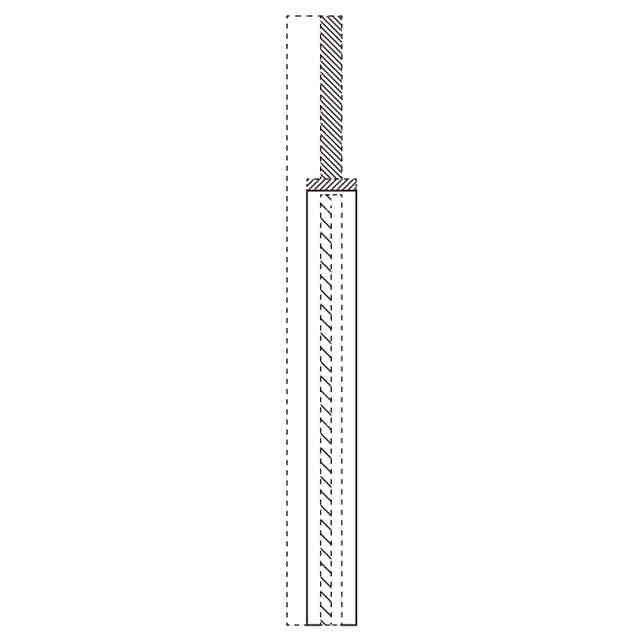

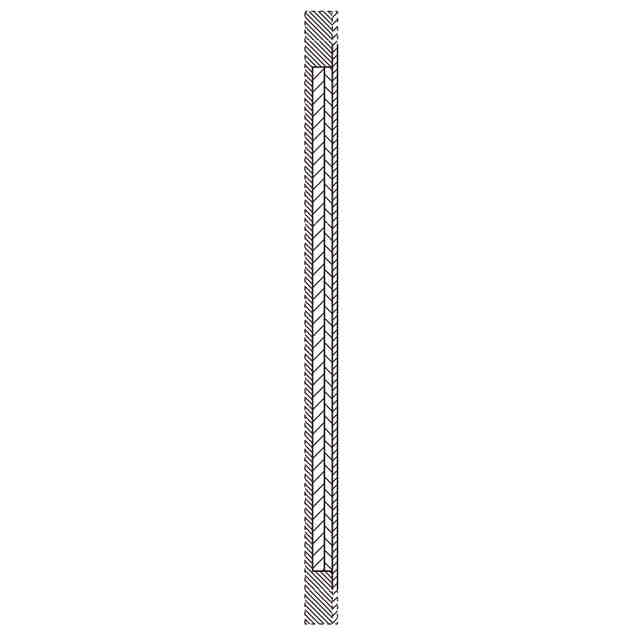

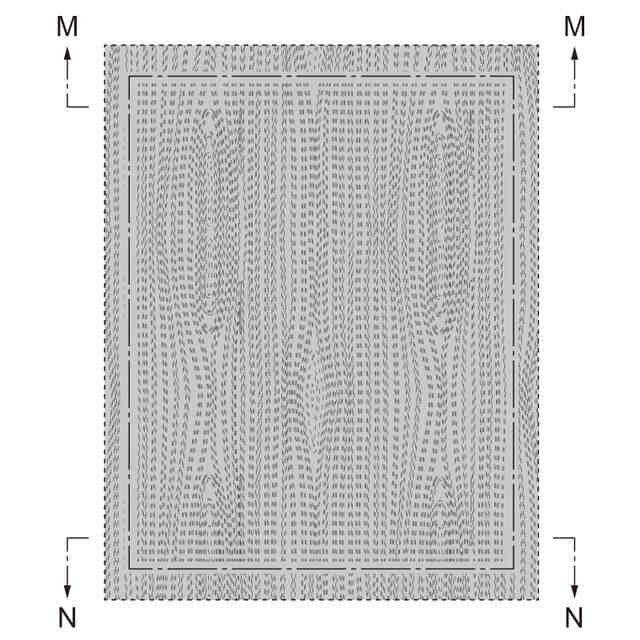

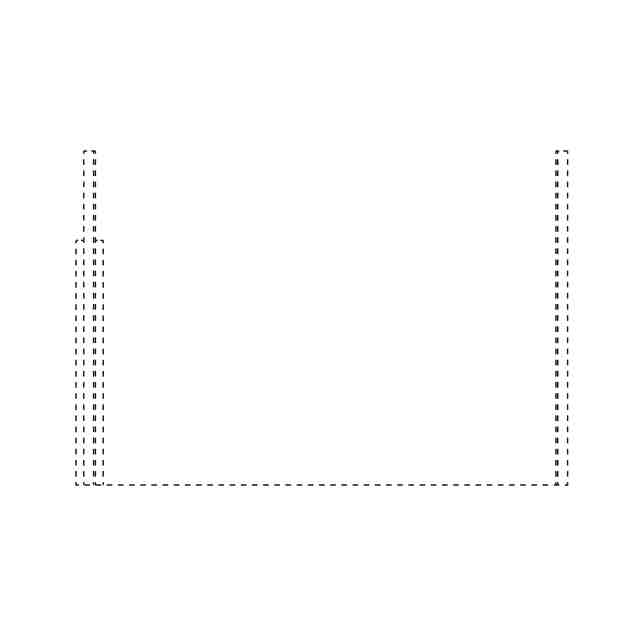

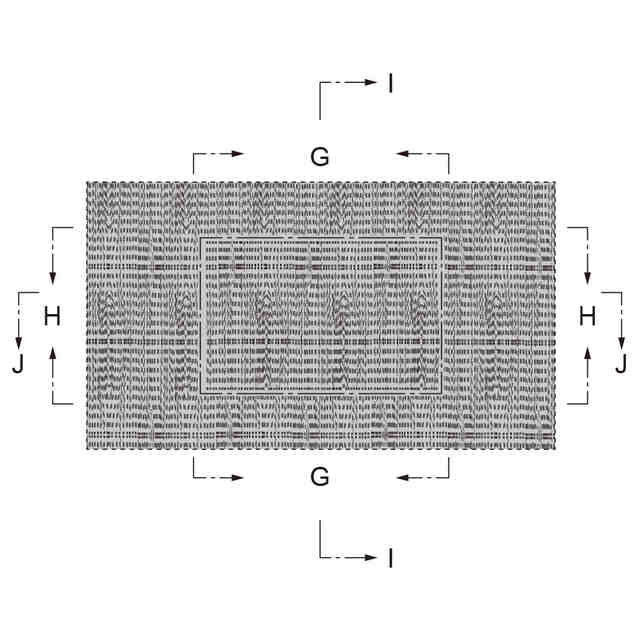

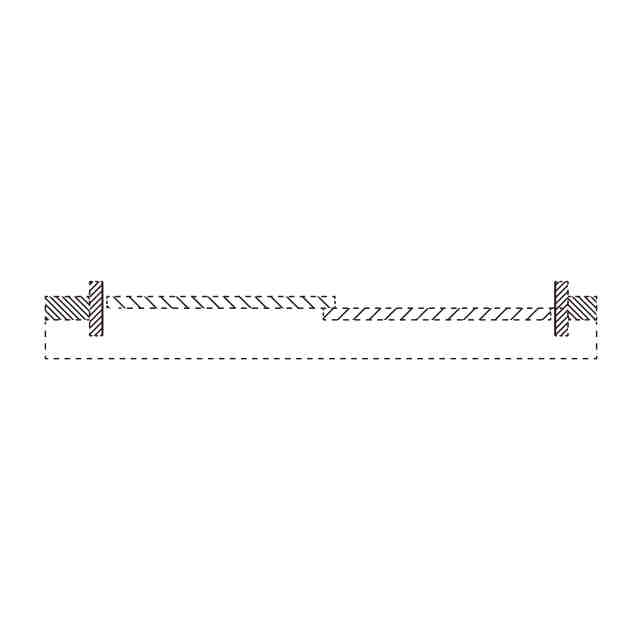

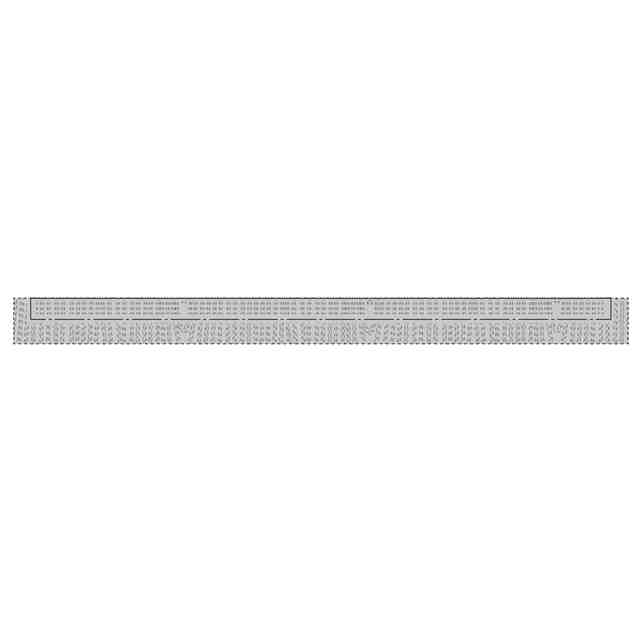

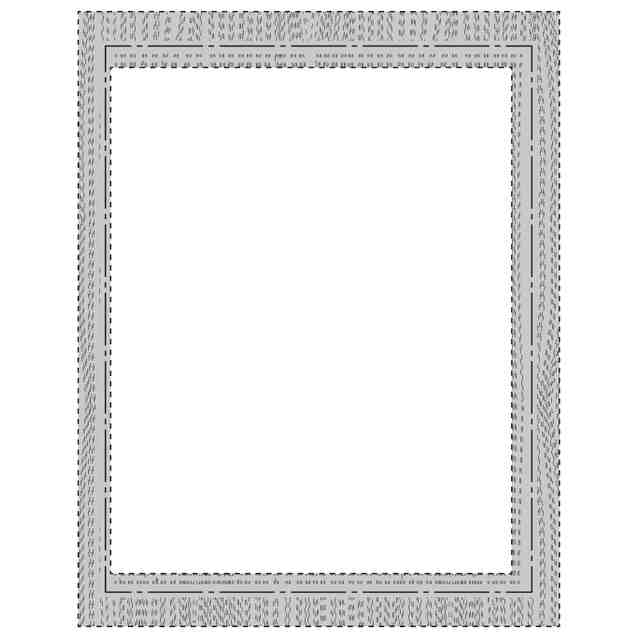

実線で表した部分及び一点鎖線で囲んだ部分(一点鎖線の内部において、破線で囲んだ部分を除く)が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。「手前側の壁を省略した正面図」、「手前側の壁を省略した背面図」、「正面を表した斜視図」、「背面を表した斜視図」、「A-A、B-B部分拡大図」、「変化した状態を示すA-A、B-B部分拡大図」、「G-G、H-H部分拡大図」「変化した状態を示すG-G、H-H部分拡大図」、「M-M部分拡大図」、「N-N部分拡大図」、「O-O部分拡大図」及び「P-P部分拡大図」において、一点鎖線の内部に表れている破線は、化粧シート部表面の模様を表したものであり、意匠登録を受けようとする部分以外の部分である。「変化した状態を示すA-A、B-B部分拡大図」及び「変化した状態を示すG-G、H-H部分拡大図」において、一点鎖線の内部に白塗りの領域として表れている破線部は、液晶ディスプレイ部に画像が表示されて画面全体が明るくなった際に化粧シート部上に透過して表れた部分であり、意匠登録を受けようとする部分以外の部分である。「画像表示部の範囲を示す参考図1」及び「画像表示部の範囲を示す参考図2」において、二点鎖線は、画像表示部の範囲(すなわち、化粧シート部裏側のタッチパネル部及び液晶ディスプレイ部の位置及び大きさ)を示す線である。意匠登録を受けようとする部分の化粧シート部は、透光性を有する。「手前側の壁を省略した正面図」、「手前側の壁を省略した背面図」、「平面図」、「右側面図」、「左側面図」、「正面を表した斜視図」及び「背面を表した斜視図」は、天井を省略した状態である。
