発行日2025-03-24
公報種別意匠公報(S)
登録番号1794123
登録日2025-03-13
意匠に係る物品ダイアフラムポンプ
意匠分類K8-500(動力機械器具、ポンプ、圧縮機、送風機等)
出願番号2024011502
出願日2024-06-06
意匠権者株式会社ヤマダコーポレーション
代理人個人

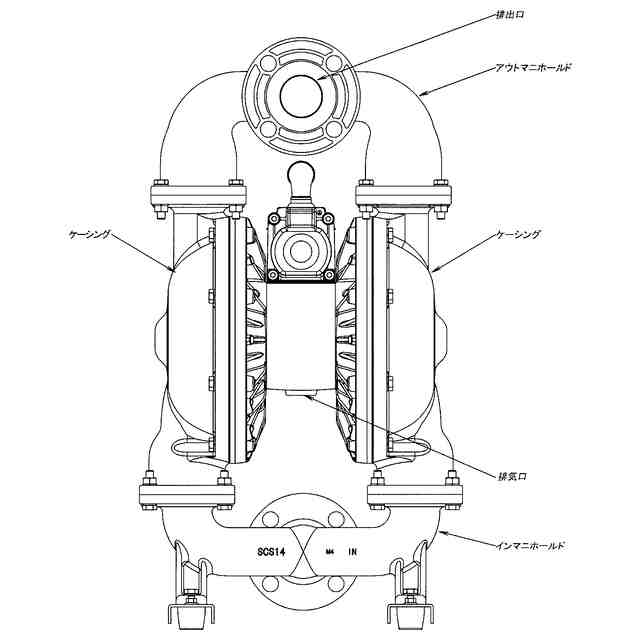

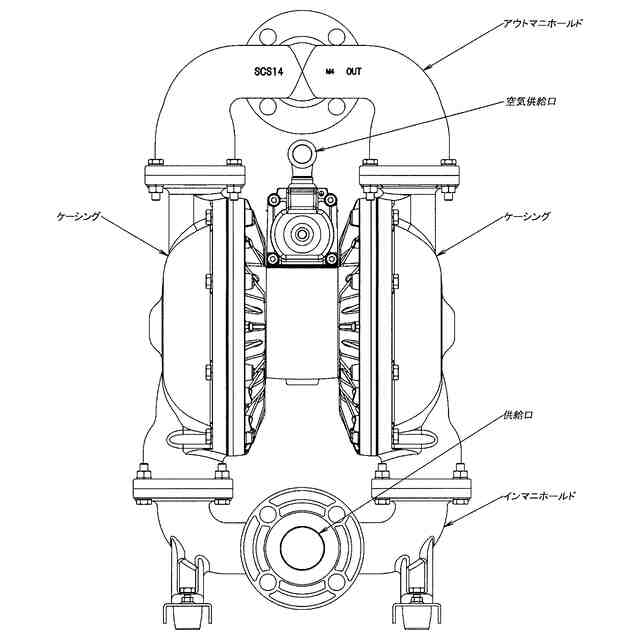

意匠に係る物品の説明本意匠に係る物品は、両端部にダイアフラムが取り付けられたロッドを圧縮空気によって往復運動させることによって、流体を移送させるダイアフラムポンプである。本物品は、スプールを内蔵したエアバルブを介して、左右のケーシング内にダイアフラムを備える。圧縮空気は、空気供給口から供給され、排気口から排気される。流体は、インマニホールドの吸入口から吸入され、アウトマニホールドの吐出口から吐出される。
意匠の説明
意匠ウォッチbot のツイートを見る
この意匠をJ-PlatPatで参照する
