意匠ウォッチ

発行日2025-03-14
公報種別意匠公報(S)
登録番号1793515
登録日2025-03-06
意匠に係る物品編み針
意匠分類C0-34(C1～C7に属さないその他の生活用品)
出願番号2024017050
出願日2024-07-31
意匠権者近畿編針株式会社
代理人

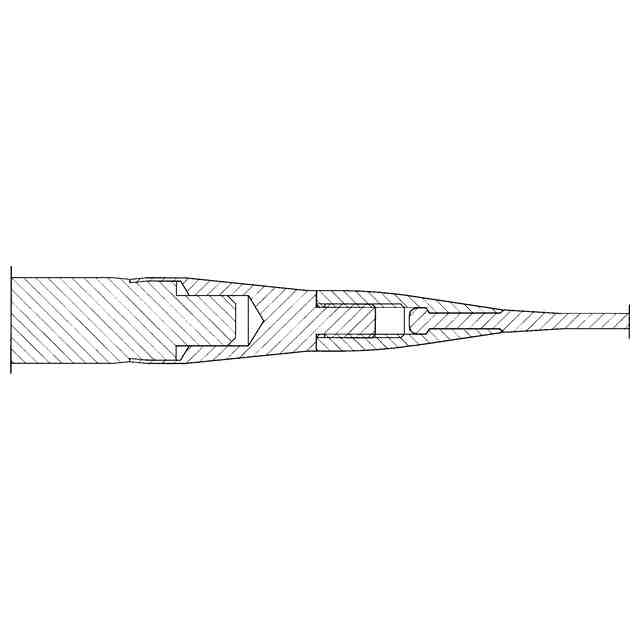

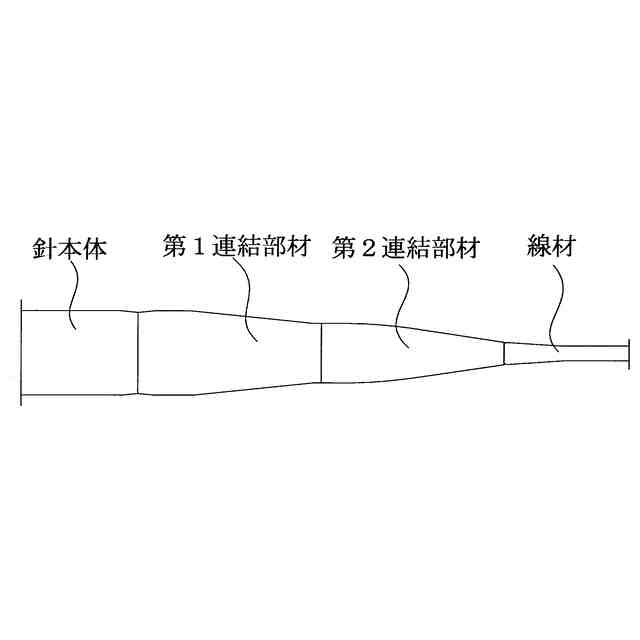

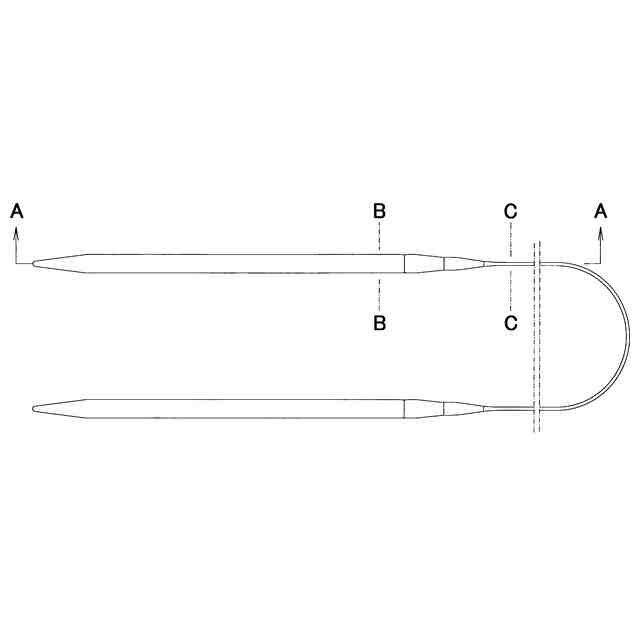

意匠に係る物品の説明本物品は、可撓性を有する線材の両端に一対の針本体を連結した手編み作業に用いる編み針である。「B-B、C-C間におけるA-A拡大断面図」に示すように線材の各端部は、第1連結部材内部の雄ネジと第2連結部材内部の雌ネジを螺合して針本体の基端部に連結している。針本体と第1連結部材の接合部は、全周を圧縮カシメして段差の少ない平滑面を構成している。また、第1連結部材と第2連結部材の連結断面を短い水平部と曲線部と緩やかな傾斜のテーパ部の組合せを2段で構成しており、さらに、線材に構成された緩やかな傾斜のテーパ部が第2連結部材と段差が少なく連結しているため、本物品は、編み糸の引っ掛かりが極めて少ない手編み作業を実現する意匠となっている。
意匠の説明底面図は平面図と同一に表れる。省略箇所の図面上の寸法は、約12.5cmである。

関連意匠
