意匠ウォッチ

発行日2025-03-11
公報種別意匠公報(S)
登録番号1793157
登録日2025-03-03
意匠に係る物品電子機器用取付具
意匠分類H2-29(回転電気機械、配電機械器具)
出願番号2024014651
出願日2024-07-17
意匠権者株式会社ベルデザイン
代理人個人,個人

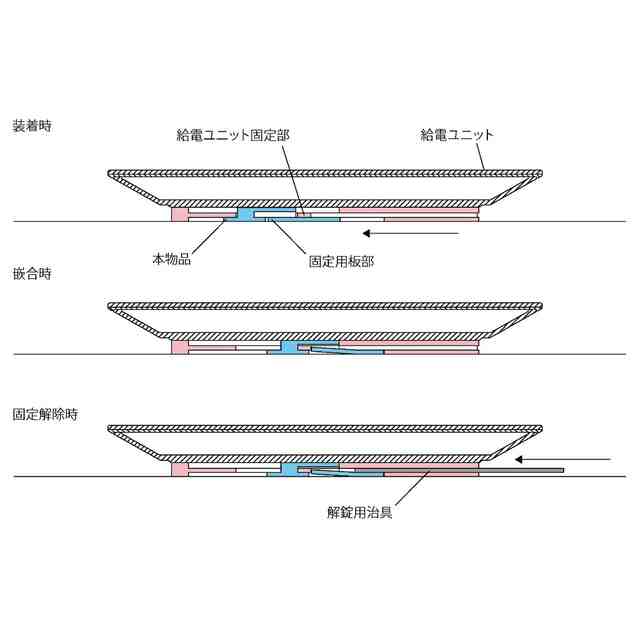

意匠に係る物品の説明本物品は「使用状態参考図」に示すように、給電ユニットを卓上や壁面に固定するための電子機器用取付具である。装着時は給電ユニットをスライドし、給電ユニット固定部と固定用板部が嵌合して固定され、取り外し等ができない状態となる。また、固定解除時は解錠用治具を挿入することで固定用板部を下げて嵌合状態を解除し、スライドして取り外すものである。

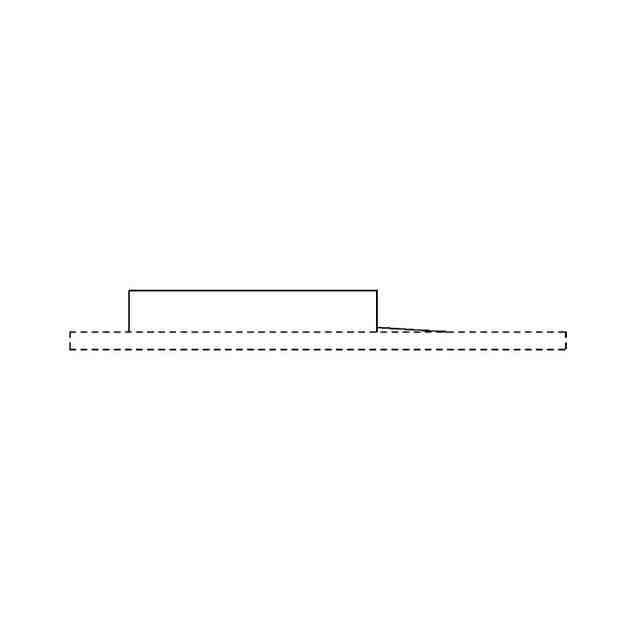

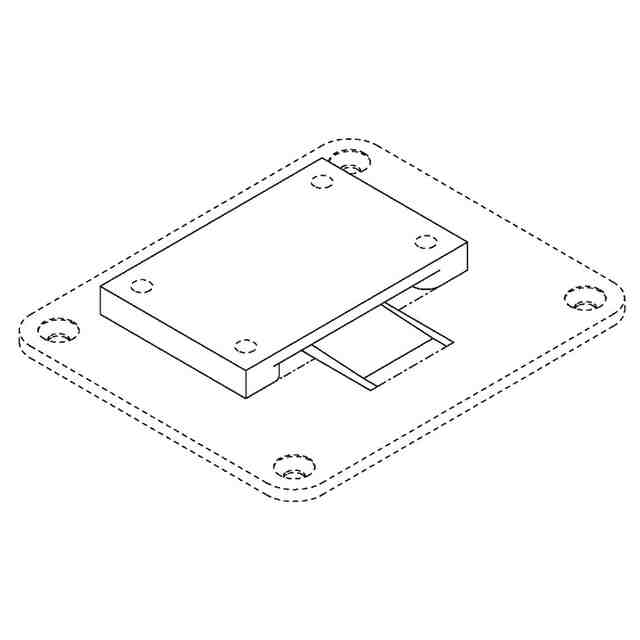

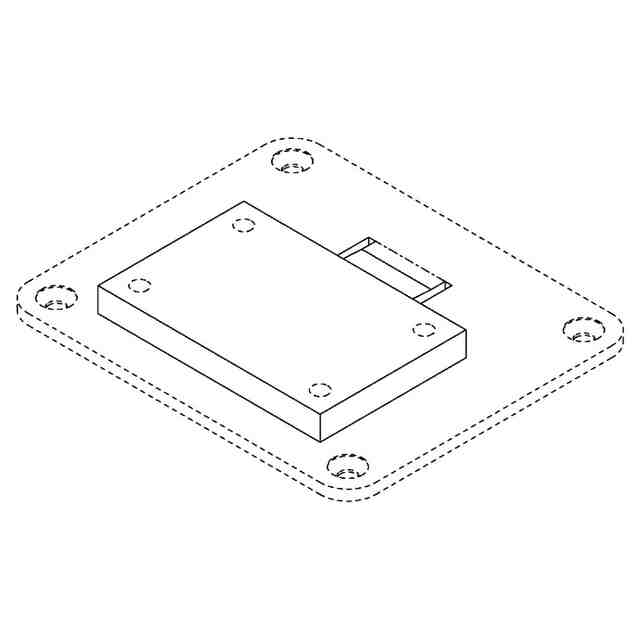

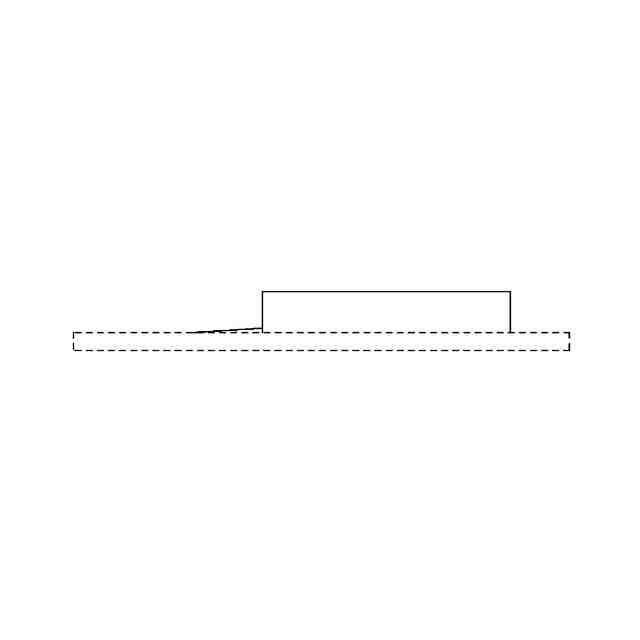

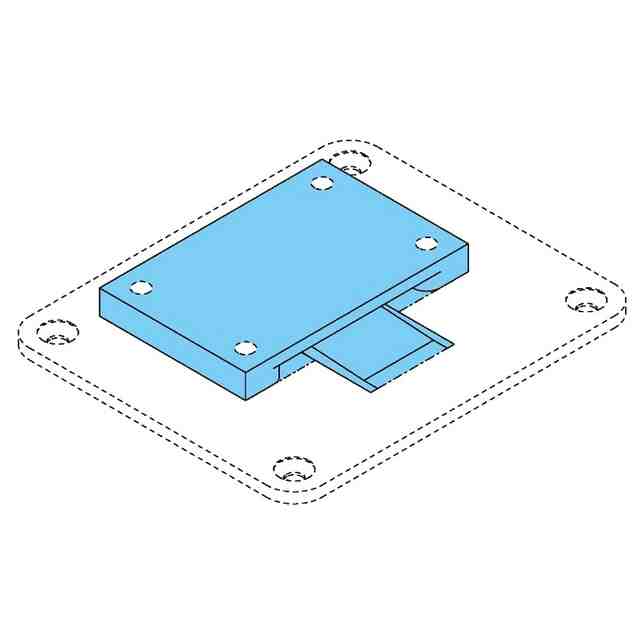

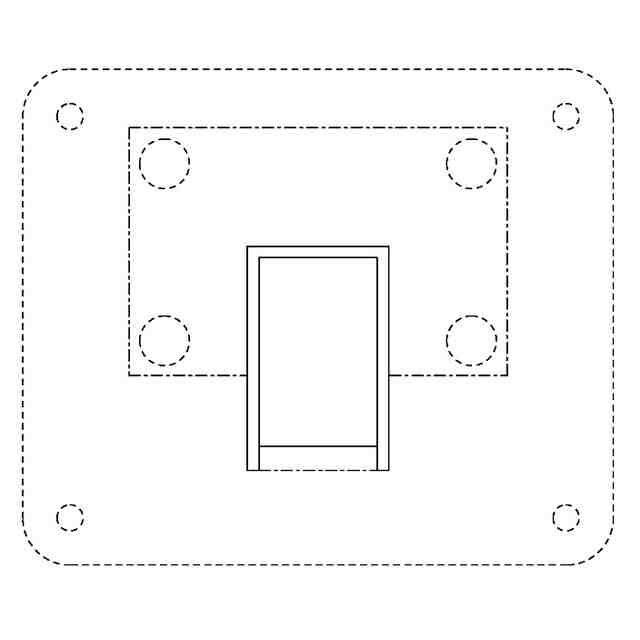

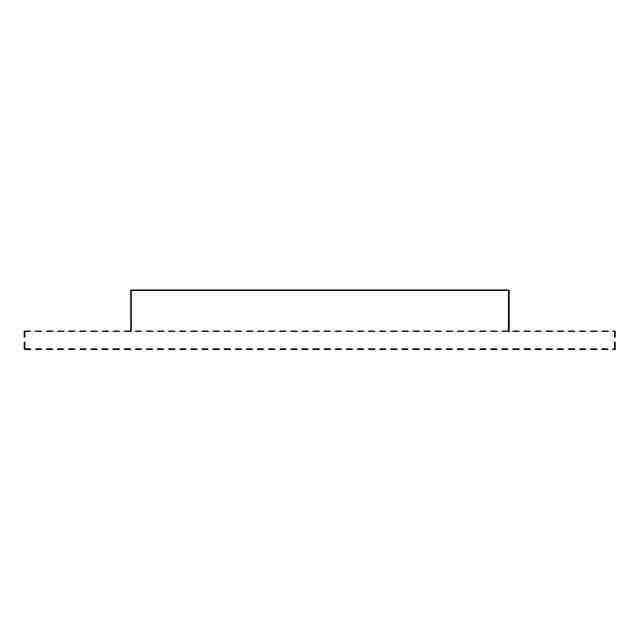

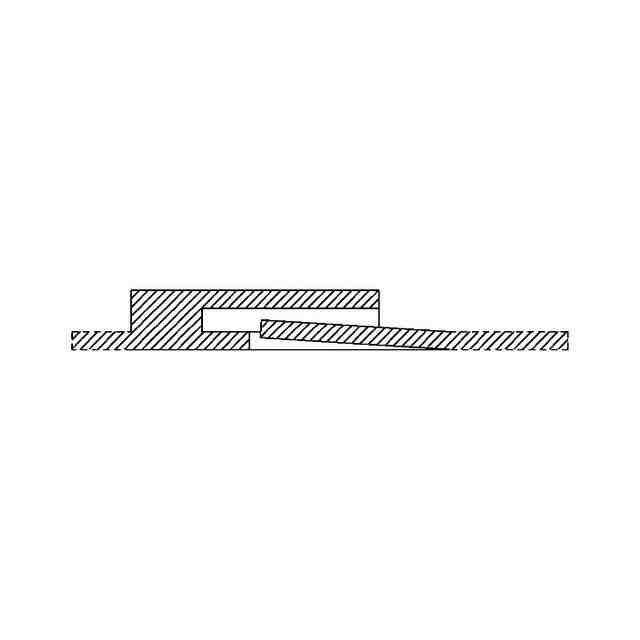

意匠の説明実線で表された部分が、意匠登録を受けようとする部分である。「斜視図1」「斜視図2」及び「A-A断面図」を含めて意匠登録を受けようとする部分を特定している。一点鎖線は、意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。「意匠登録を受けようとする部分を示す参考図1」及び「意匠登録を受けようとする部分を示す参考図2」において青色の着色を施した部分が、意匠登録を受けようとする部分である。

関連意匠
