意匠ウォッチ

発行日2025-03-05
公報種別意匠公報(S)
登録番号1792660
登録日2025-02-25
意匠に係る物品弁操作ハンドル
意匠分類M2-5911(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024020466
出願日2024-10-02
意匠権者株式会社クボタ,KUBOTA CORPORATION
代理人個人,個人

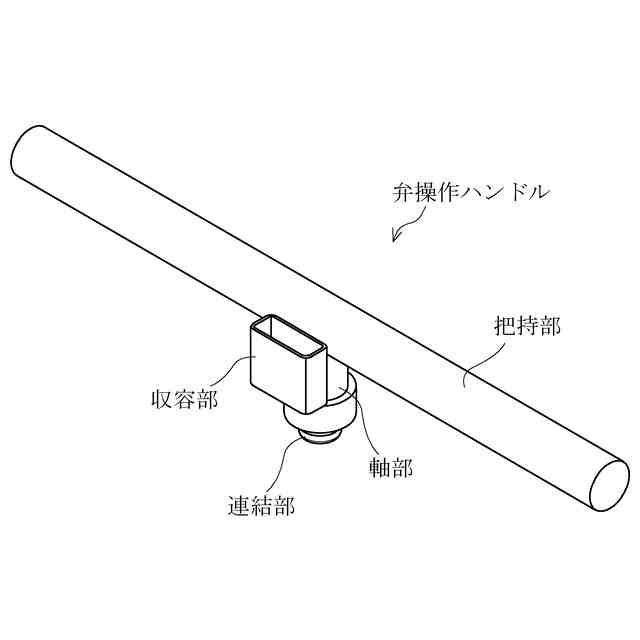

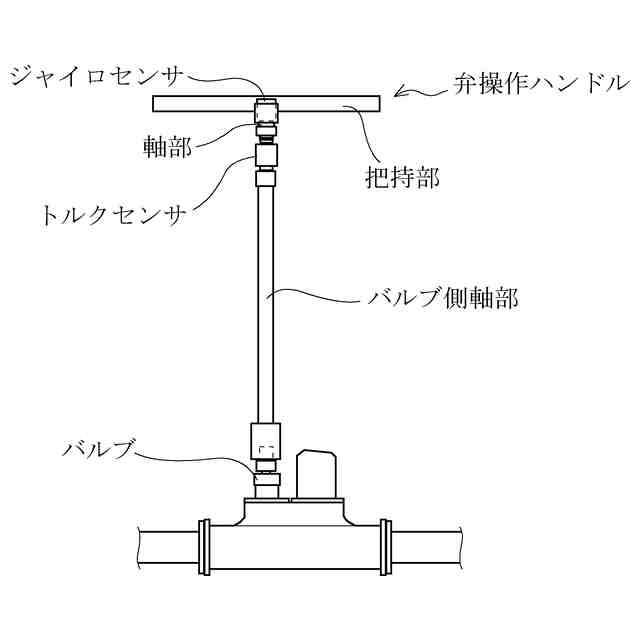

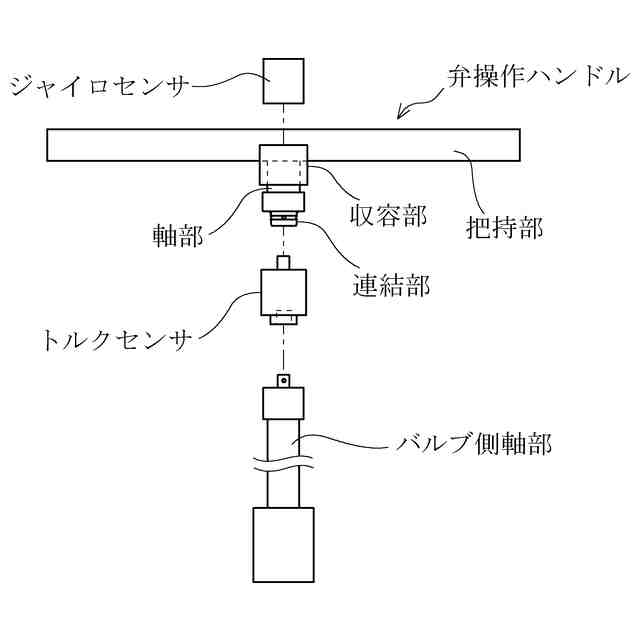

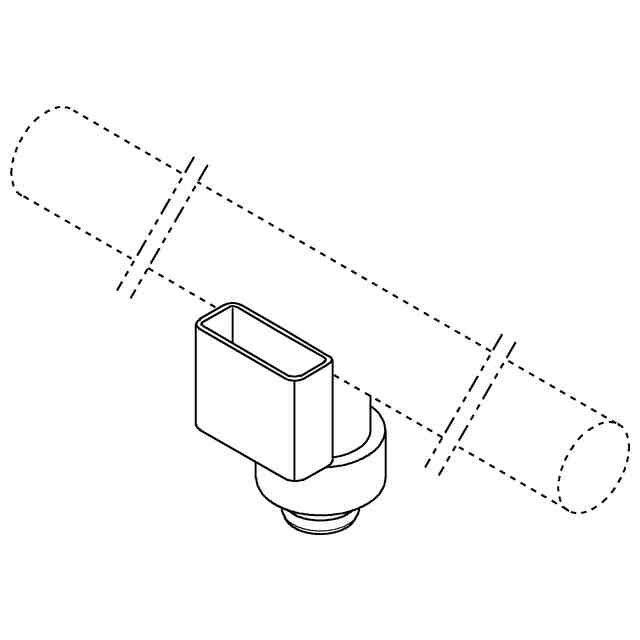

意匠に係る物品の説明本願物品は、地中の管路に接続されたバルブの開閉操作を行うためのものである。参考斜視図に示すように、弁操作ハンドルは、水平方向に長尺な把持部と、把持部の長手方向中央部から下方に延出する軸部と、を備える。バルブを開閉する際には、把持部を把持した作業者が、軸部を回転軸とした回転操作を行う。参考分解正面図に示すように、上記軸部の側面には、弁操作ハンドルの操作中の回転に関する情報を取得するジャイロセンサを収容可能な収容部が設けられている。また軸部の下端部には、弁操作ハンドルの操作中のトルクに関する情報を取得するトルクセンサが連結される連結部が設けられている。上記連結部は、トルクセンサの上端の凸部に対して係合するメス型に形成されている。またトルクセンサの下端には、バルブに対して係合する部材であるバルブ側軸部が連結される。上記弁操作ハンドルは、互いに近接するように配置された収容部及び連結部を、一体化(ユニット化)した構成となっている。弁操作ハンドルには、上記ジャイロセンサ及びトルクセンサを覆うカバーを取り付けることができる。

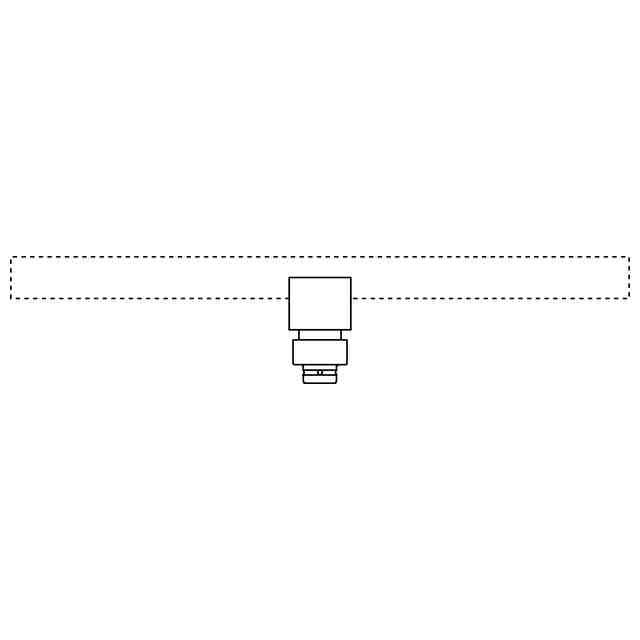

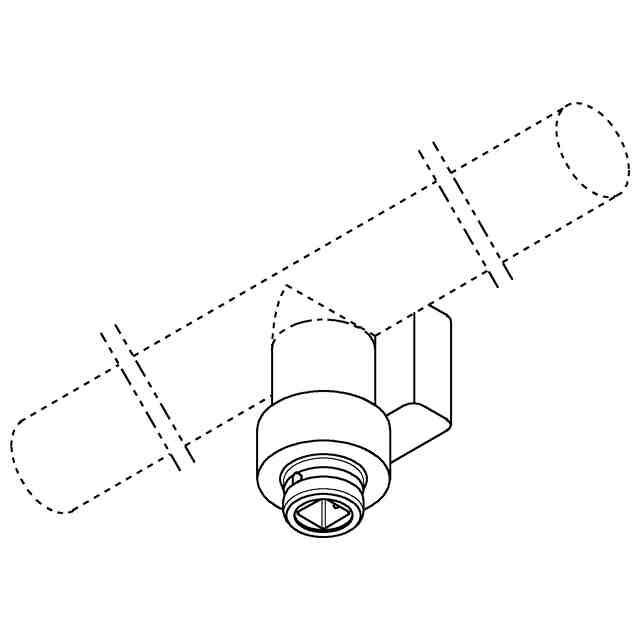

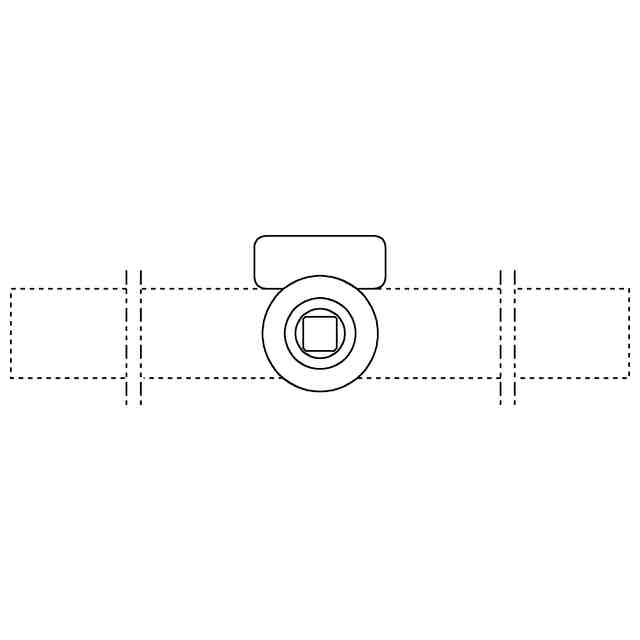

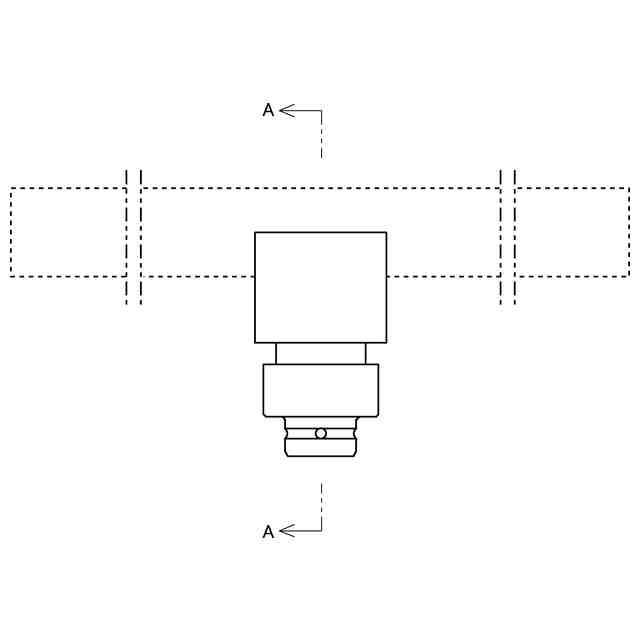

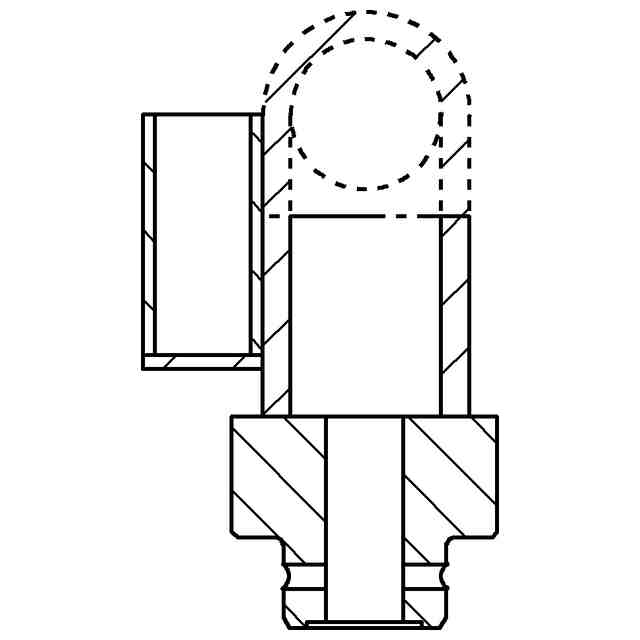

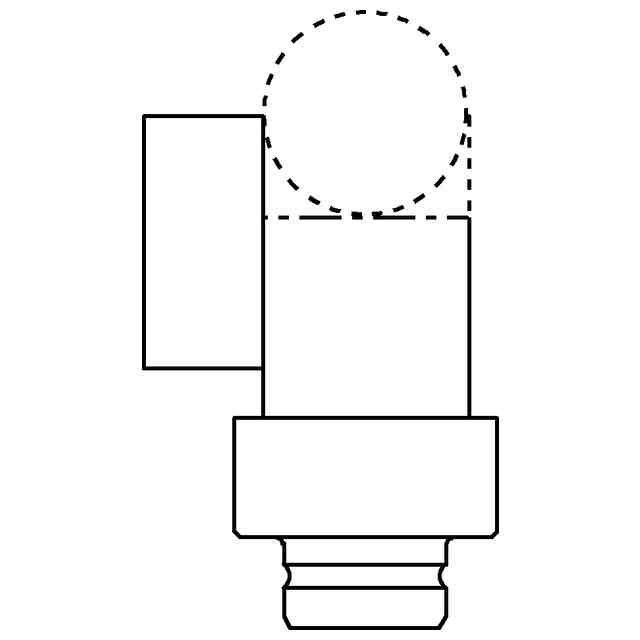

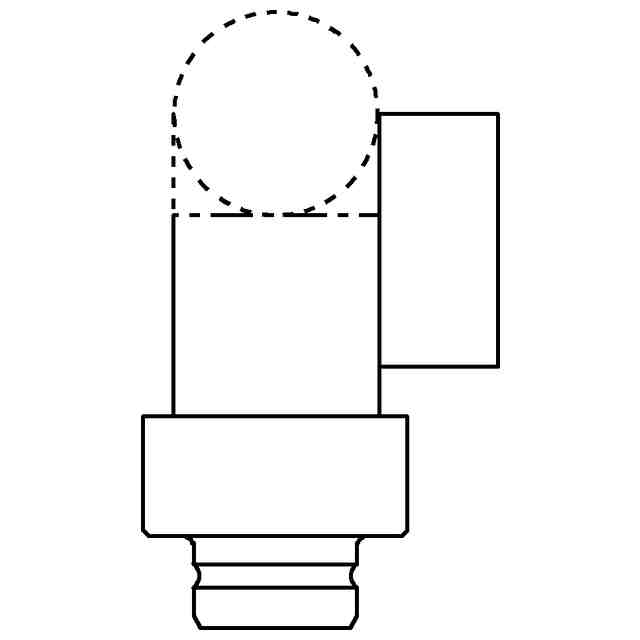

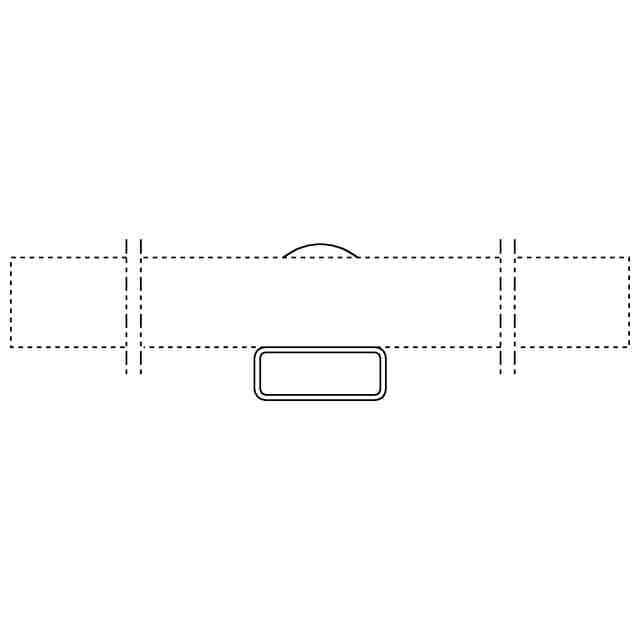

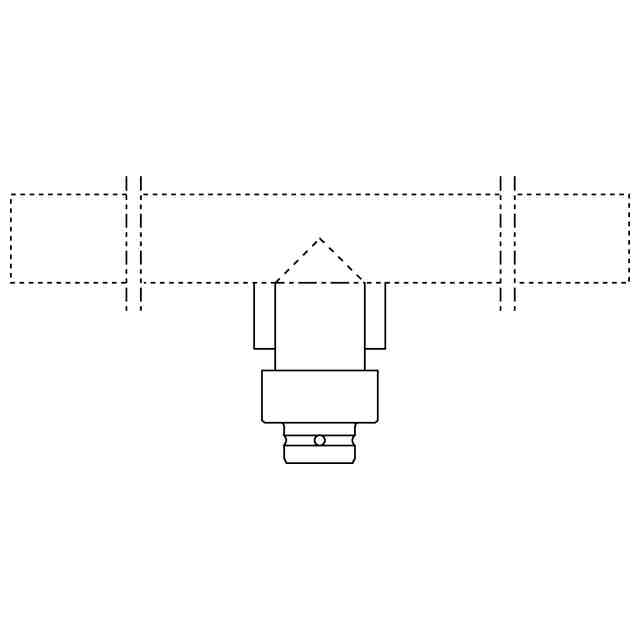

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。斜視図において、六面図以外に表された細線は、立体表面の形状を特定するためのものである。二点鎖線による2本の平行線は、本物品の中間部分を一部省略した省略箇所を示すものである。

関連意匠
