発行日2025-03-05
公報種別意匠公報(S)
登録番号1792583
登録日2025-02-25
意匠に係る物品スカイランタン
意匠分類D3-260(発光具及び照明器具)
出願番号2024014264
出願日2024-07-11
意匠権者株式会社スターリーナイトカンパニー
代理人個人
意匠に係る物品の説明(1)本意匠にかかるスカイランタンは、LED光拡散体の内部に風船浮体が入れられた二重構造をなしている。 (2)外側のLED光拡散体は紙製または不織布製の素材で形成されて透光性を有しており、下方内部にあるLED光の照射光を適度に拡散して全体が光る。 (3)内側の風船浮体には大気よりも軽いヘリウムガスまたは水素ガスが充填され略直方形に膨出する本体とその下部に逆止弁があり、浮力を得る風船となっている。 (4)風船浮体の底部にはバッテリ付のLED照明体が貼付されており、LED照明体の照射光が風船浮体およびLED光拡散体により拡散してランタン灯りとして観察できる。 (5)風船浮体には糸や紐体が取り付けられており、スカイランタンを空中に離すと浮力により大気中を上昇して浮遊する。 (6)風船浮体の底部に貼付されたバッテリ付のLED照明体の重量によって、空中のスカイランタンの姿勢は風船浮体の底部が下向きの姿勢で安定して上昇するものとなっている。 (7)看者は空中を上昇するスカイランタンを底面方向から見上げる。

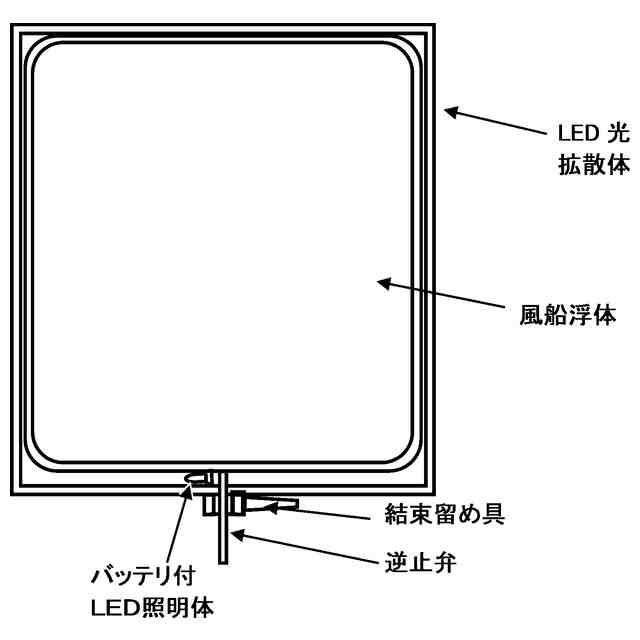

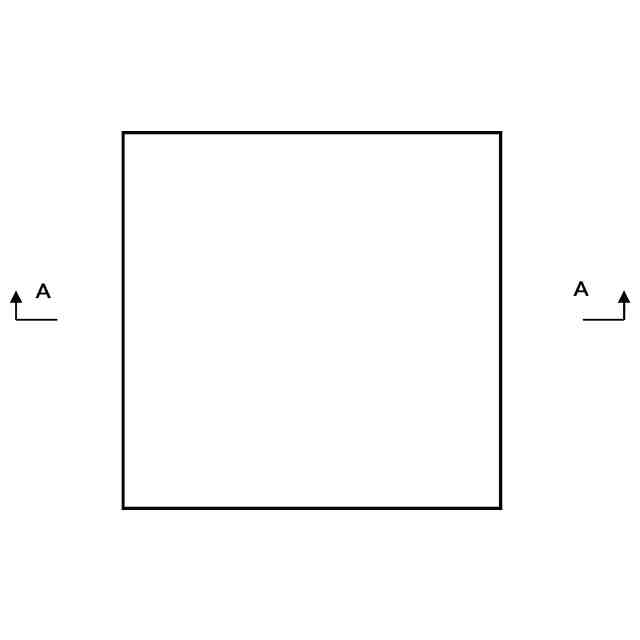

意匠の説明(1)外側のLED光拡散体は、和紙、不織布、プラスチック樹脂など透光性を有する半透明素材で形成されている。 (2)外側のLED光拡散体の内側には、ヘリウムガスまたは水素ガスが充填された風船浮体が入っている。 (3)内側の風船浮体は、半透明または透明のゴム素材で膨らむものでLED照明体が発光した光が透過するものである。 (4)風船浮体の口には逆止弁が設けられており、さらに結束留め具が取り付けられており、内部のガスが漏れ出さないようになっている。 (5)バッテリ付のLED照明体が、風船浮体の底面かつ照射光を拡散させるLED光拡散体の内面側に設けられているので、上昇するスカイランタンを底面方向から見上げる看者にはランタン灯りの底面が明るく照らされて視認性が高く、視認継続時間が長く保たれる。 (6)A-A線断面図は、平面図におけるA-A線の縦断面図である。同様に各部の名称をA-A線断面において示した参考図は平面図におけるA-A線の縦断面図において各部の名称を示した図である。
