意匠ウォッチ

発行日2025-02-26
公報種別意匠公報(S)
登録番号1792013
登録日2025-02-17
意匠に係る物品スリーブ墨出し用治具
意匠分類K1-05(利器及び工具)
出願番号2024016083
出願日2024-08-02
意匠権者株式会社四電工,株式会社佐竹技研
代理人弁理士法人アローレインターナショナル

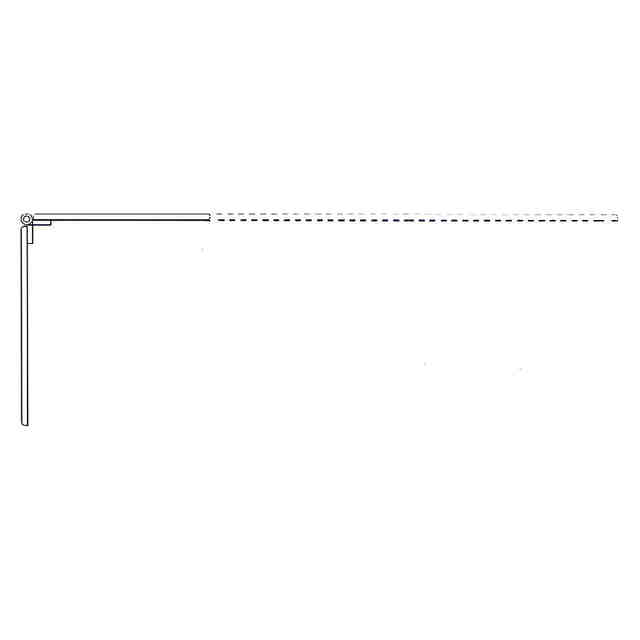

意匠に係る物品の説明本物品は、スリーブの墨出し作業に用いられるスリーブ墨出し用治具である。本物品は、一対の帯板の端部同士がヒンジにより回動自在に連結されており、L字状に屈曲させて使用する。一対の帯板にはそれぞれ複数のスリットが形成されており、「使用状態を示す参考斜視図」に示すように、本物品と対となる一方のスリーブ墨出し用治具に対して、スリット同士を選択的に組み合わせることにより、スリーブの外径等に応じた所望の大きさの矩形状の墨出しエリアを形成する。一方の帯板には複数の貫通孔が形成されており、墨出しエリアの中央に位置する貫通孔に、センターライン用の棒を差し込むことができる。
意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。一点鎖線は、意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。

関連意匠
