発行日2025-02-03
公報種別意匠公報(S)
登録番号1790386
登録日2025-01-24
意匠に係る物品エアコンプレッサー本体
意匠分類K8-600(動力機械器具、ポンプ、圧縮機、送風機等)
出願番号2024011375
出願日2024-06-05
意匠権者株式会社コガネイ
代理人弁理士法人東和国際特許事務所

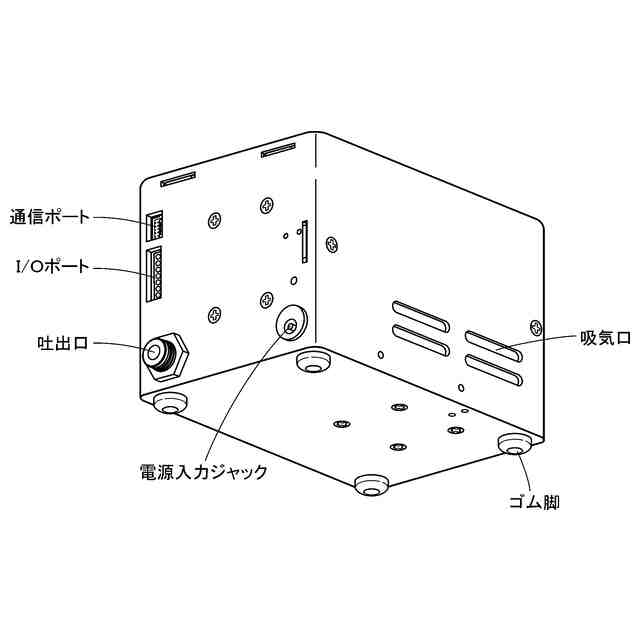

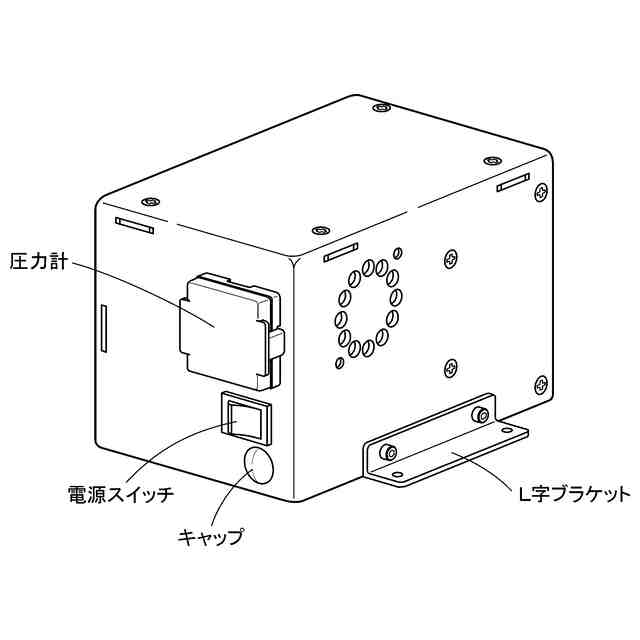

意匠に係る物品の説明本願意匠に係る物品は、空気を圧縮して供給するデスクトップサイズのエアコンプレッサーの本体であって、正面に圧力計、電源スイッチ及びドレンポート、背面に通信ポート、I/Oポート、吐出口及び電源入力ジャック、側面に吸気口を備えており、筐体の外形寸法は、幅約94mm、高さ約94mm、奥行き約144mmである。本願意匠に係る物品は、内部のポンプアセンブリの吸気と排気の配管を入れ替えることにより、真空ポンプとして使用することも可能であり、その際には、正面のドレンポート用の開口部をキャップで閉鎖する。エアコンプレッサー又は真空ポンプのいずれの用途に用いる場合であっても、側面下部にL字ブラケット脚を取り付けて載置台等に固定する、又は、ゴム脚を底面に取り付けて本体の振動を吸収する、などのオプション仕様の採用が可能となっている。

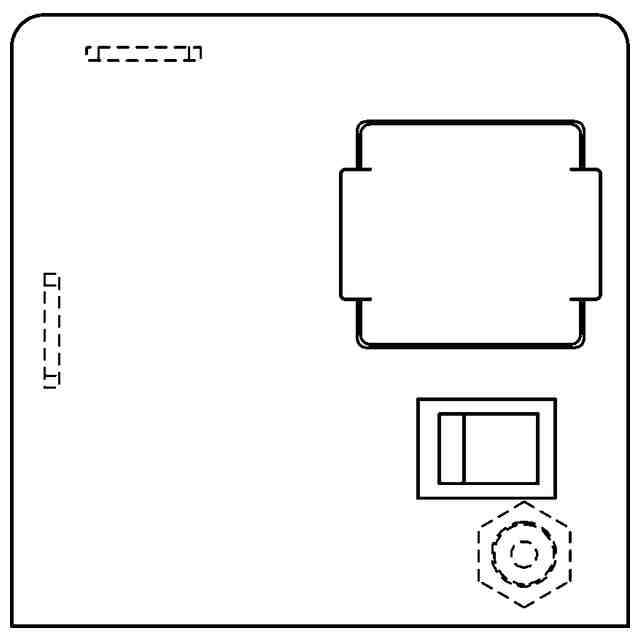

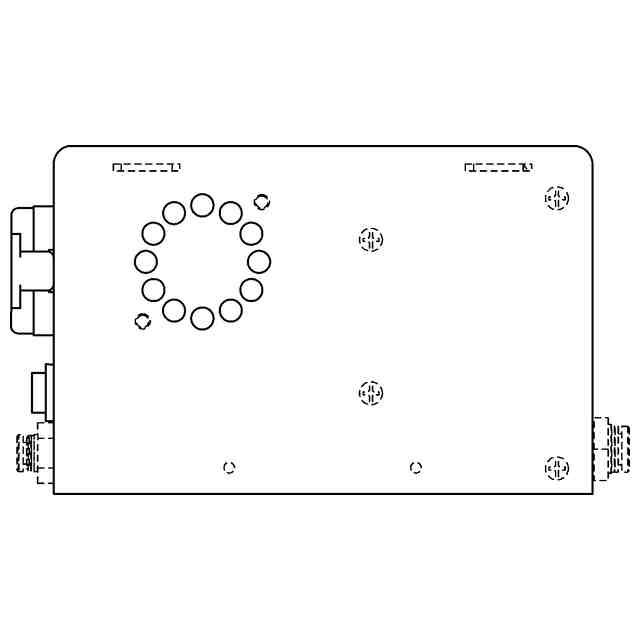

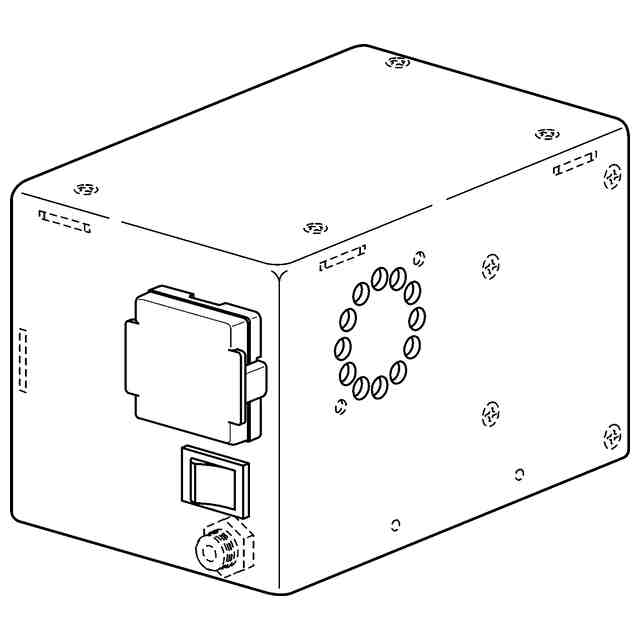

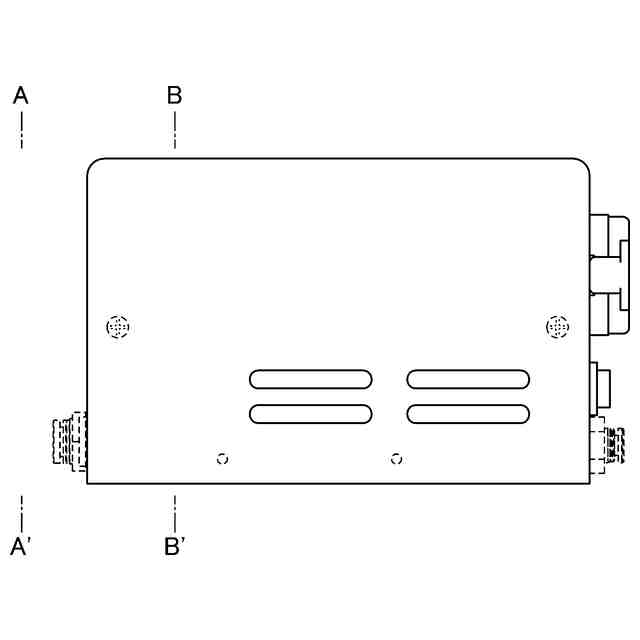

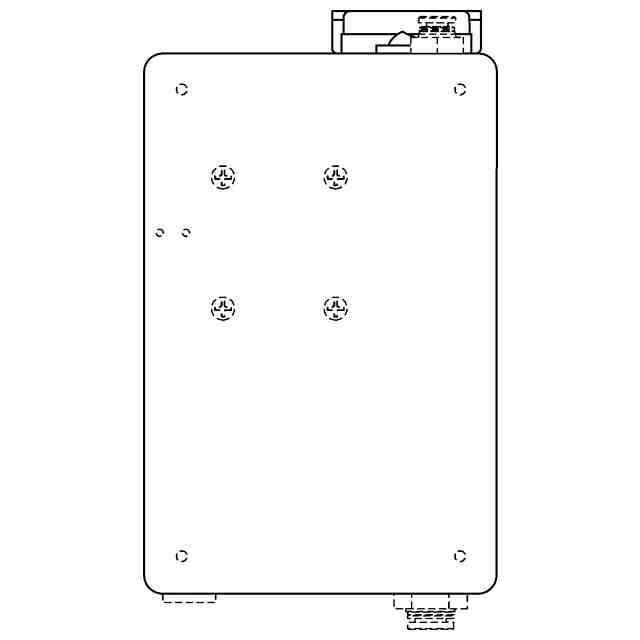

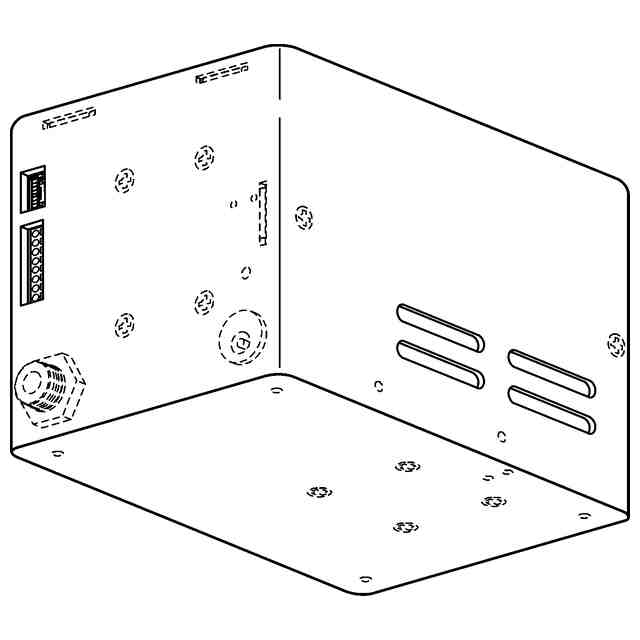

意匠の説明実線で描いた部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
