発行日2025-01-24
公報種別意匠公報(S)
登録番号1789795
登録日2025-01-16
意匠に係る物品自動車用パドルアタッチメント
意匠分類G2-29300(車両)
出願番号2024002374
出願日2024-02-05
意匠権者星光産業株式会社
代理人個人,個人,個人

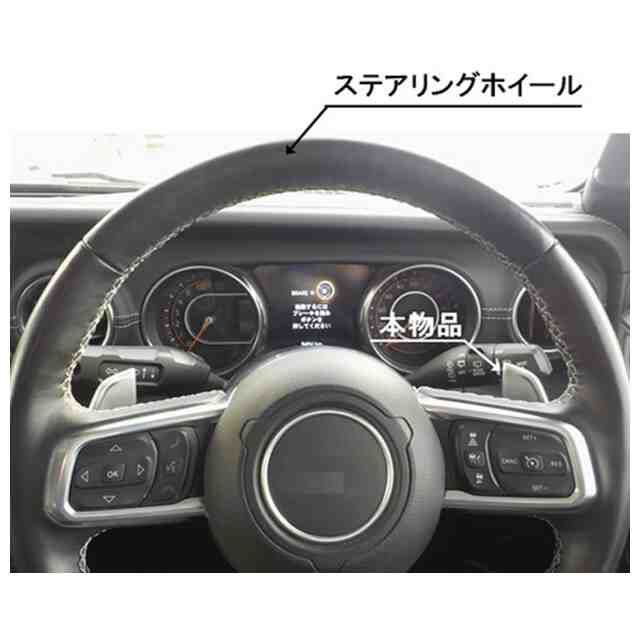

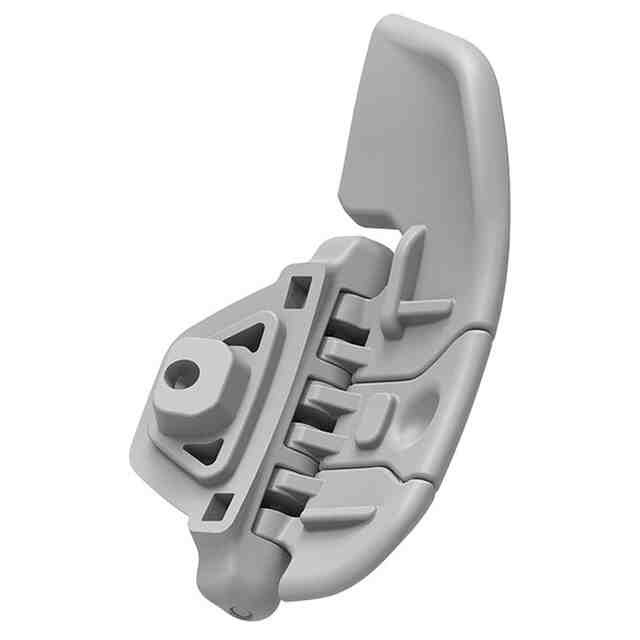

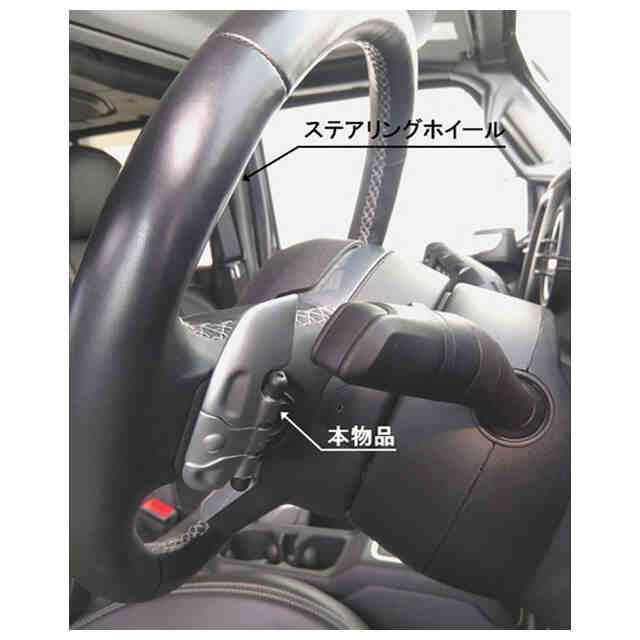

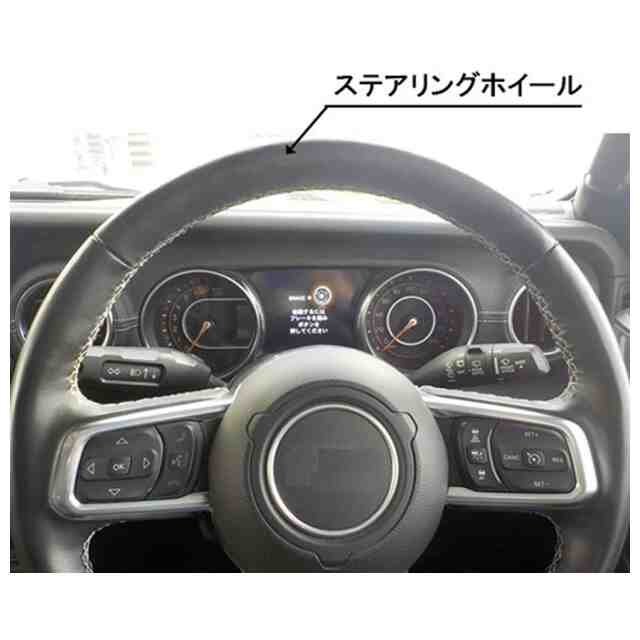

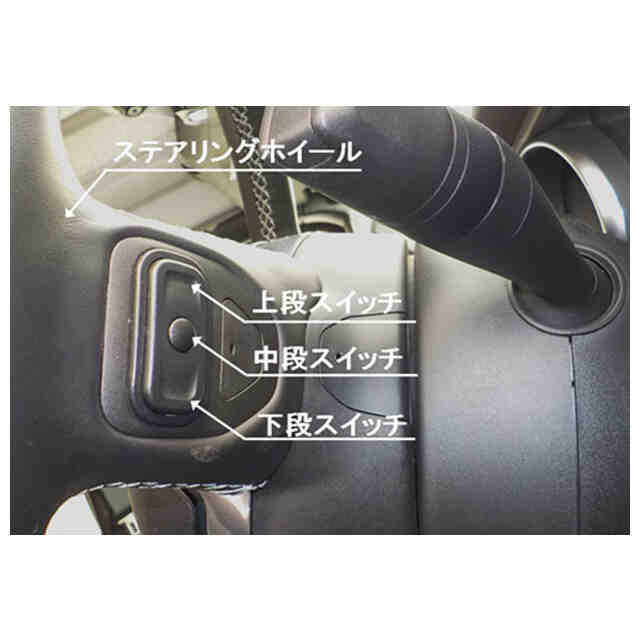

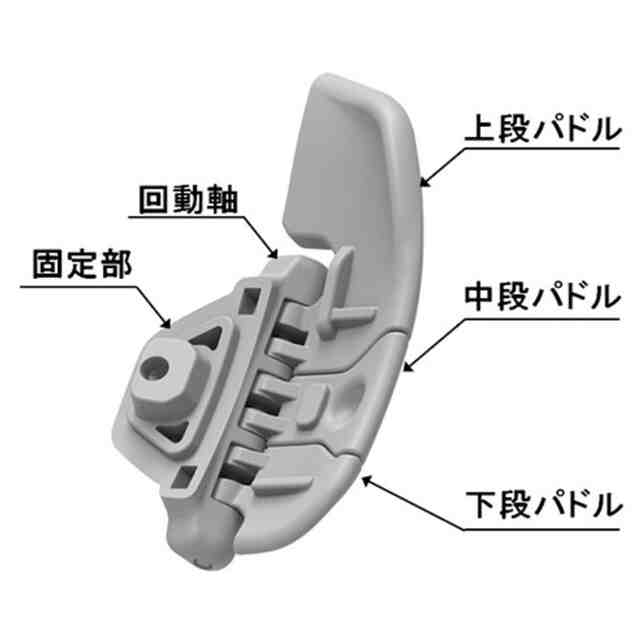

意匠に係る物品の説明本物品は、本物品取り付け前のステアリングホイールを示す参考図1～2に示されているような、裏面に複数のスイッチ(上段スイッチ、中段スイッチ、下段スイッチ)が設けられているステアリングホイールに取り付けられ、ステアリングホイールの裏面の複数のスイッチの操作を容易にする自動車用パドルアタッチメントである。各部名称を示した参考斜視図に表すように、本物品は、ステアリングホイールの裏面にビスにより固定される固定部と、固定部の回動軸に対してそれぞれ独立して回動可能となるように固定部に取り付けられた複数のパドル(上段パドル、中段パドル、下段パドル)と、を含む。使用状態を示す参考図1～2に表すように、本物品の上段パドル、中段パドル、および下段パドルは、ステアリングホイールの裏面の上段スイッチ、中段スイッチ、および下段スイッチにそれぞれ対応しており、運転手は、ステアリングホイールを握った状態で、自身の指を各パドルに引っ掛けて、手前側に引くことにより、各パドルに対応するスイッチを容易に操作することができる。

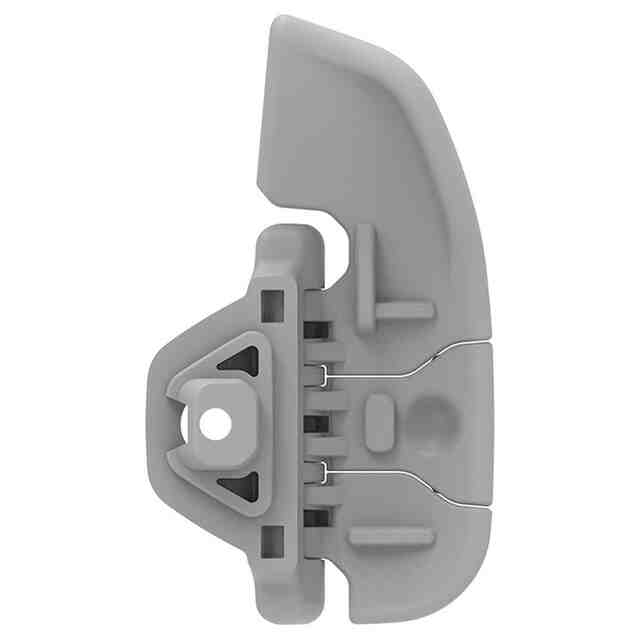

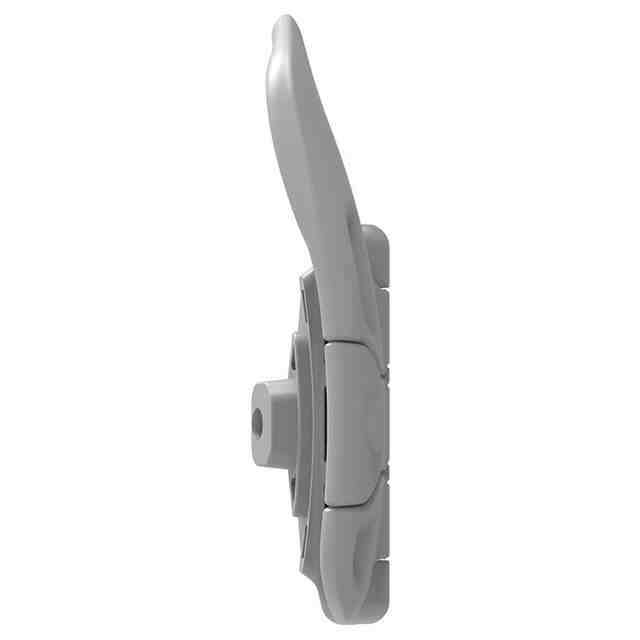

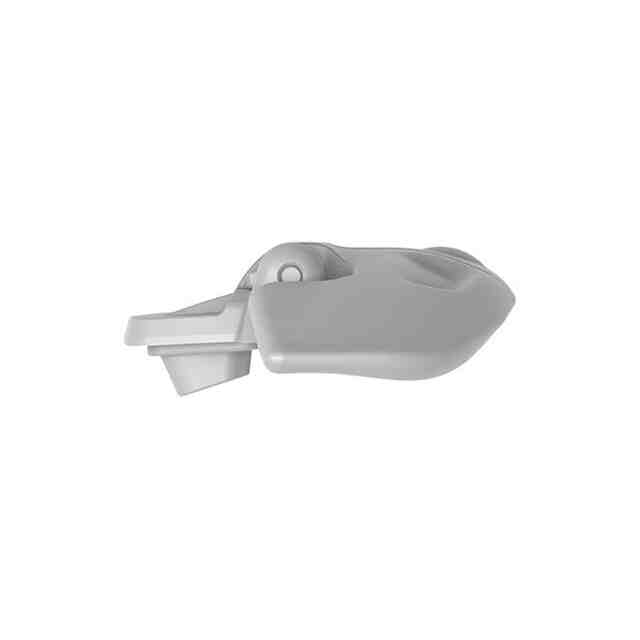

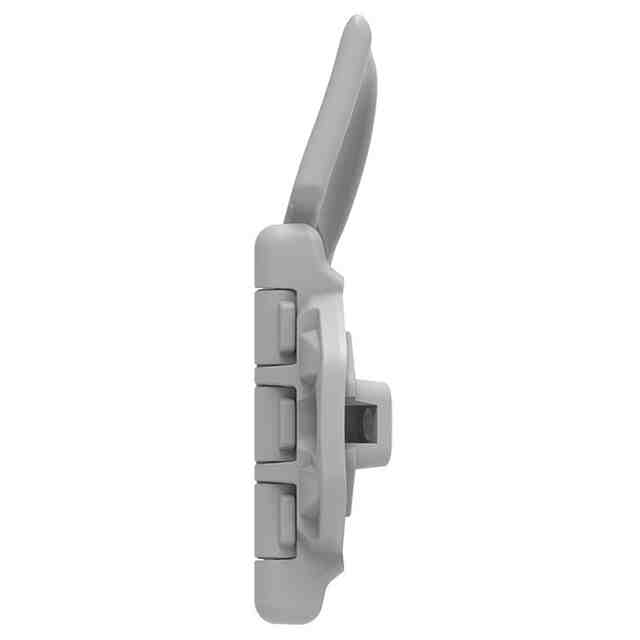

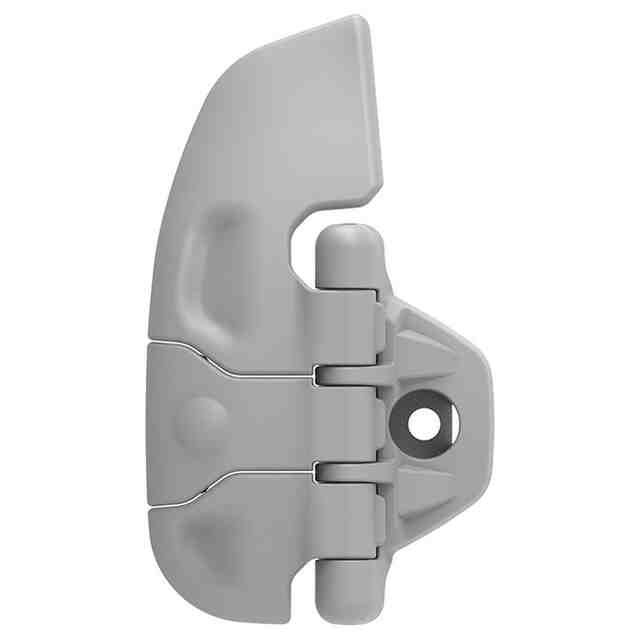

意匠の説明図面表面部に表された濃淡は、いずれも立体表面の形状を特定するためのものである。

関連意匠
