発行日
2025-01-17
公報種別
意匠公報(S)
登録番号
1789235
登録日
2025-01-08
意匠に係る物品
自動改札機用情報読取機
意匠分類
J5
-49(自動販売機及び自動サービス機)
出願番号
2024011095
出願日
2024-05-31
意匠権者
オムロン株式会社
,
OMRON Corporation
代理人
個人
,
個人
,
個人
意匠に係る物品の説明

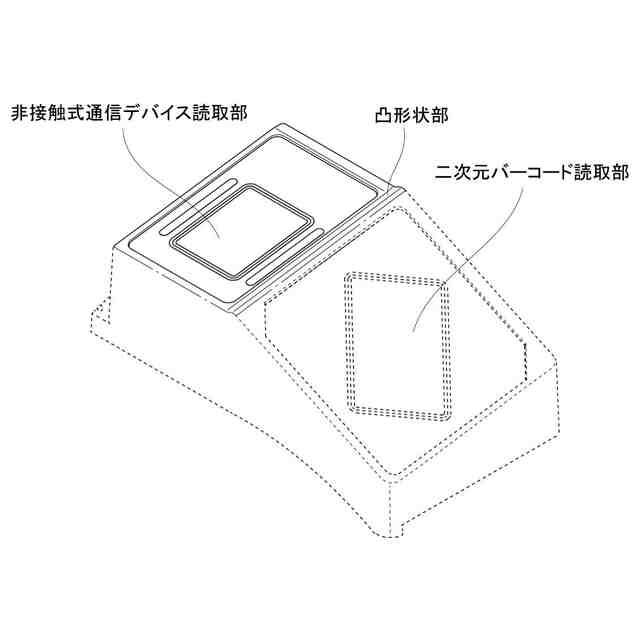

本物品は、磁気切符やICカード以外の媒体の情報読取機能を自動改札機に追加するための増設ユニットであり、例えば、改札口の通過に利用される二次元バーコードや非接触式通信デバイスの読取機能を自動改札機に追加するために使用される。二次元バーコード読取部が設けられた傾斜面の後方に、非接触式通信デバイス読取部が配設され、「各部の名称を示す参考図」に示すように、当該二次元バーコード読取部と非接触式通信デバイス読取部の間には、凸形状部が設けられている。この凸形状部は、読取領域の境界を視覚的に把握しやすくし、二次元バーコードや非接触通信デバイス等を正しい読取位置に案内することができる。

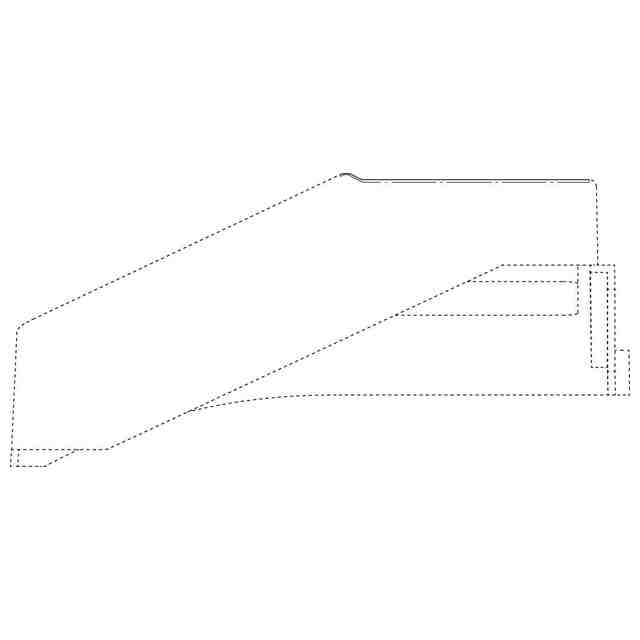

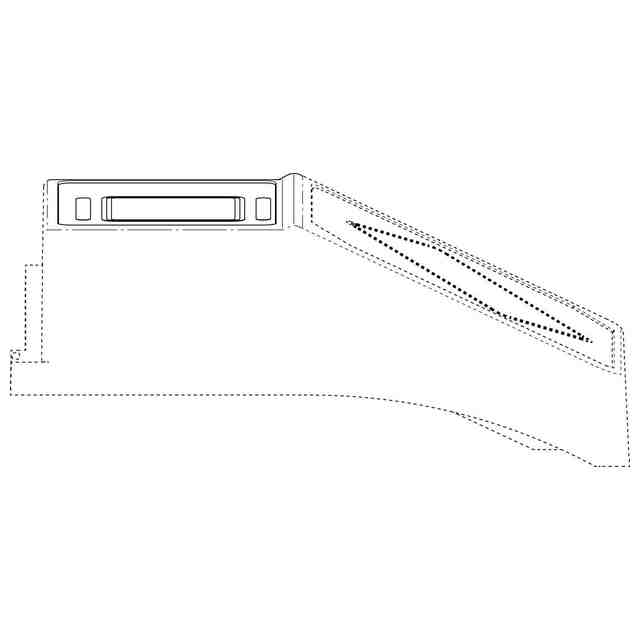

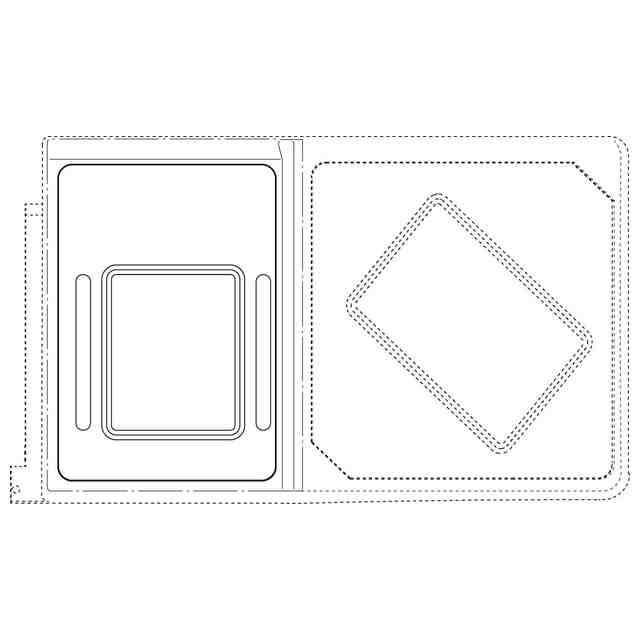

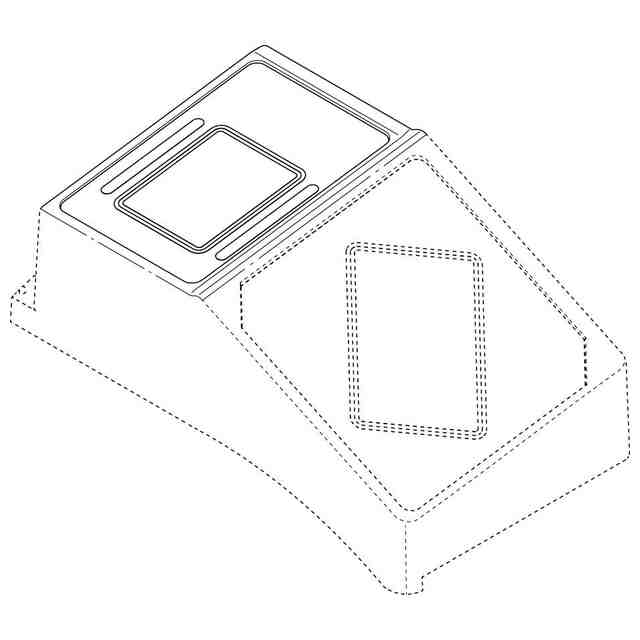

意匠の説明
実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。底面図は、意匠登録を受けようとする部分が表れないため省略する。
この意匠をJ-PlatPatで参照する
