発行日2024-10-25
公報種別意匠公報(S)
登録番号1783211
登録日2024-10-17
意匠に係る物品導通検査用プローブピン
意匠分類J1-93(計量器、測定機械器具及び測量機械器具)
出願番号2024012839
出願日2024-06-24
意匠権者オムロン株式会社,OMRON Corporation
代理人個人,個人,個人

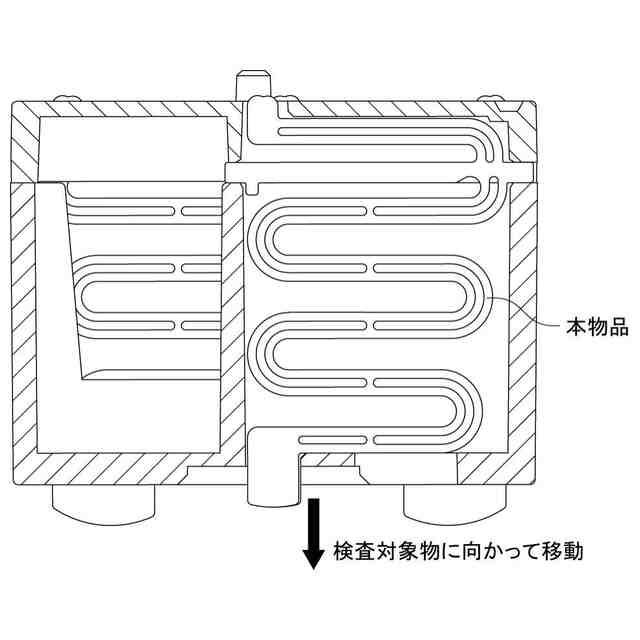

意匠に係る物品の説明本物品は、「使用状態を示す参考図」に示す導通検査用ソケットのハウジングに装着して使用される。導通検査用ソケットは、検査装置の検査用基板にセットされる。検査装置は、本物品が検査対象物の電極に接触するまで導通検査用ソケットを移動させた後、本物品の接点に接触した検査対象物の電極と検査用基板とが電気的に接続しているか否かを判定する。本物品の階段状に傾斜したバネ部は、バネ部にかかる応力を均等にし、本物品の耐久性を向上することができる。

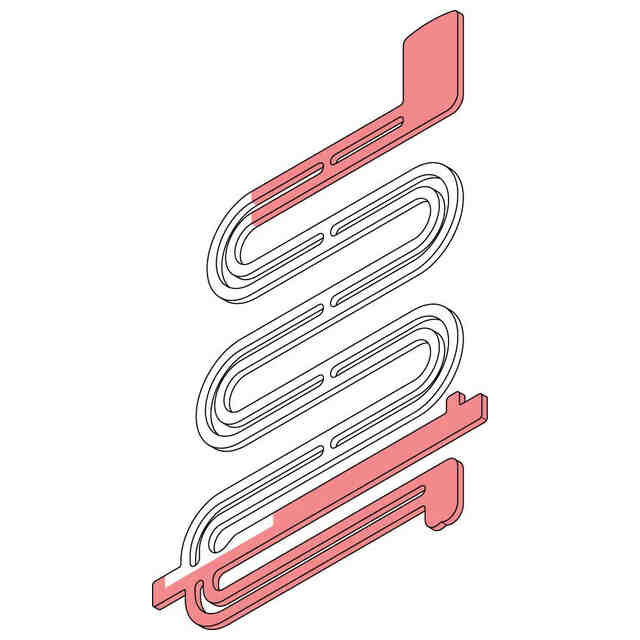

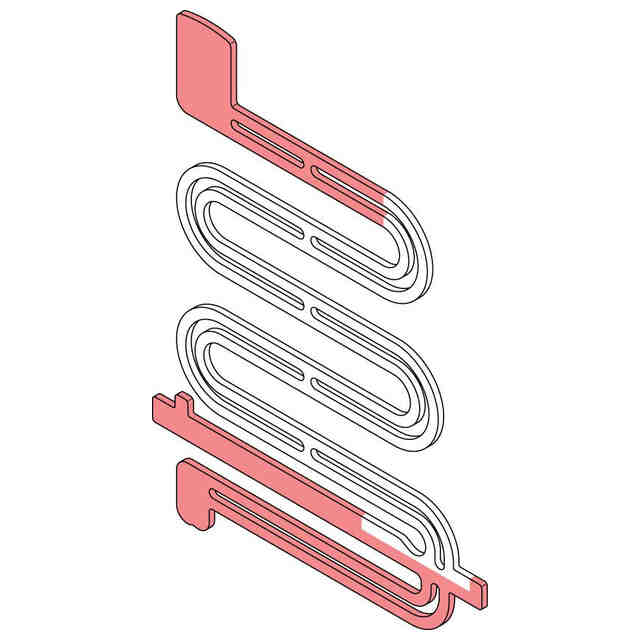

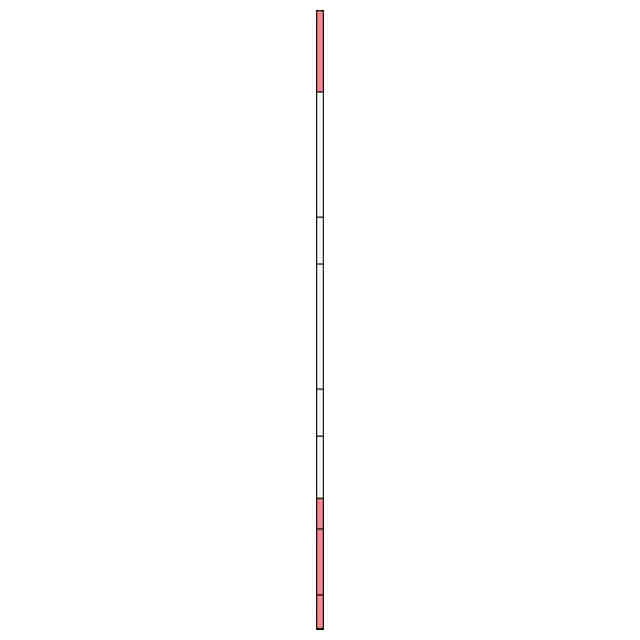

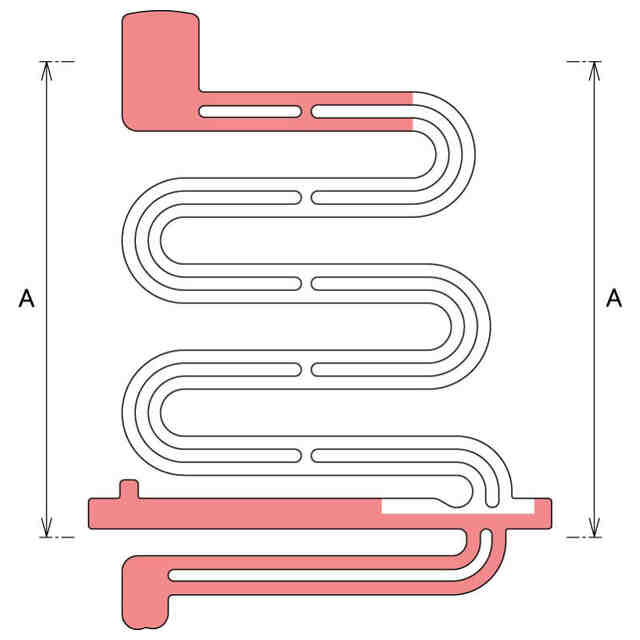

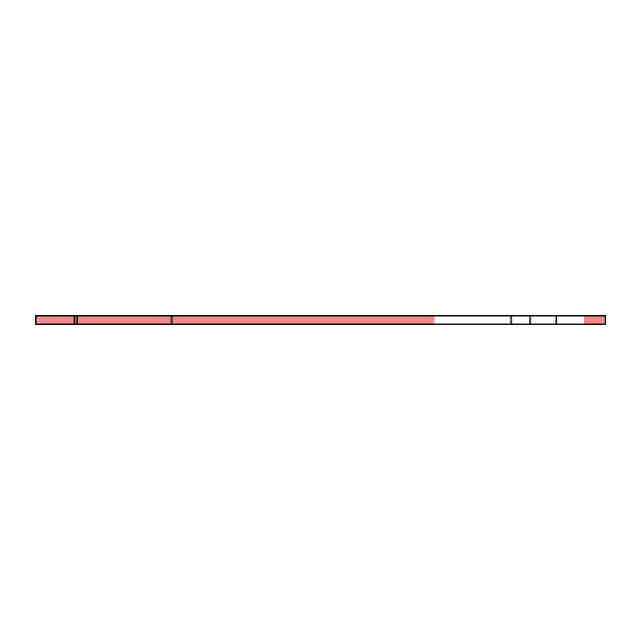

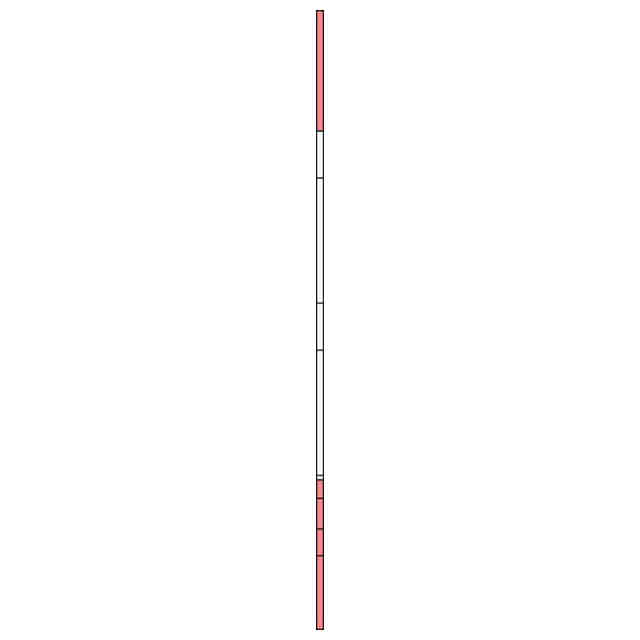

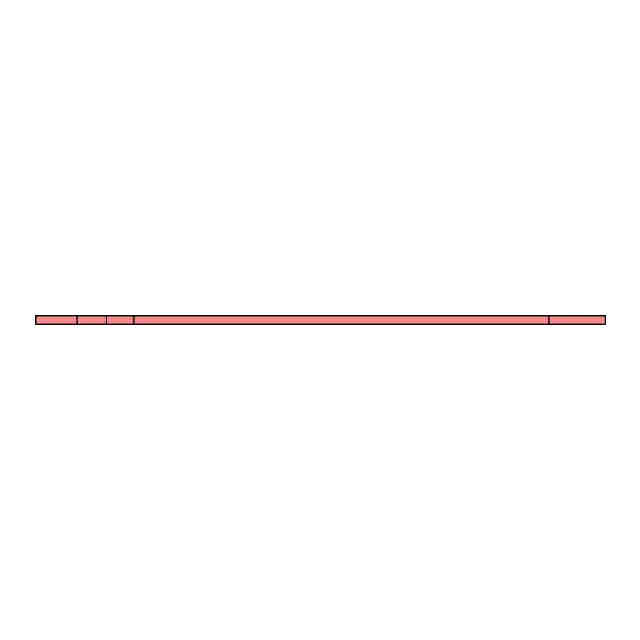

意匠の説明本物品の表面の赤色で着色した部分以外が「部分意匠として意匠登録を受けようとする部分」である。背面図は、正面図と左右対称に表れるため省略する。
