発行日
2025-01-17
公報種別
意匠公報(S)
登録番号
1789190
登録日
2025-01-08
意匠に係る物品
包装箱用板紙
意匠分類
F4
-711(包装紙、包装用容器等)
出願番号
2024008441
出願日
2024-04-24
意匠権者
TOPPANホールディングス株式会社
代理人
個人
,
個人
意匠に係る物品の説明

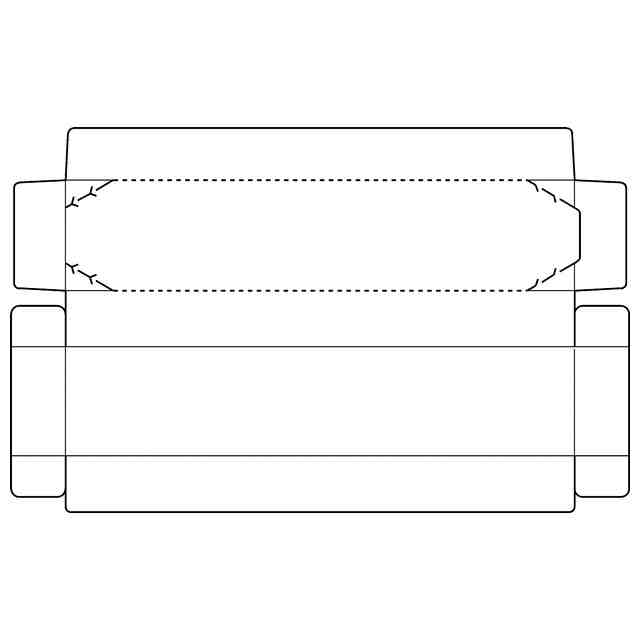

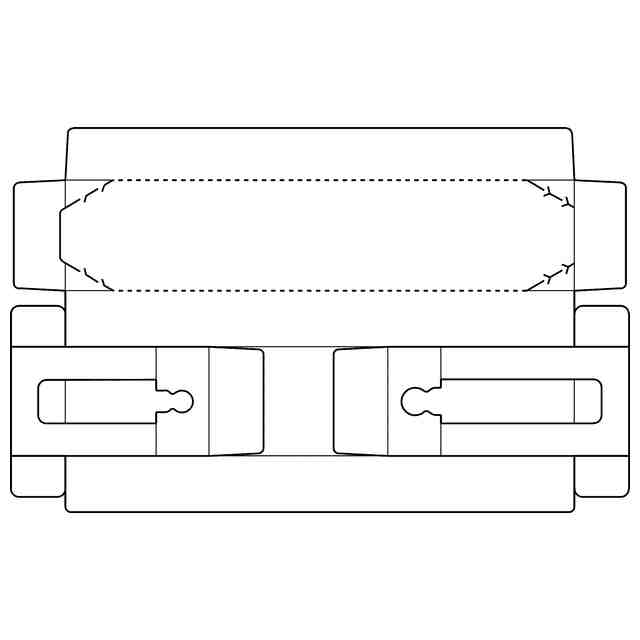

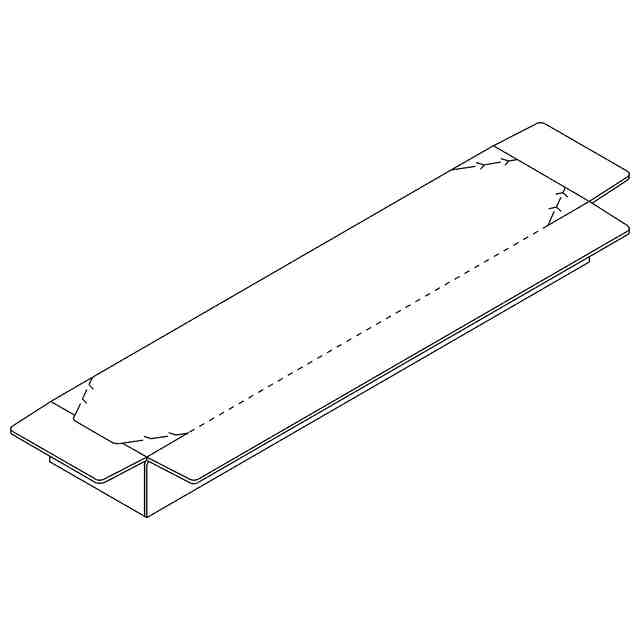

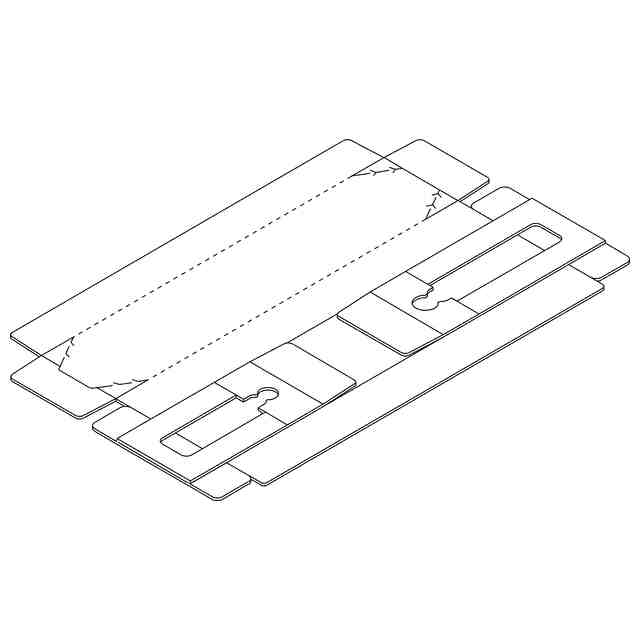

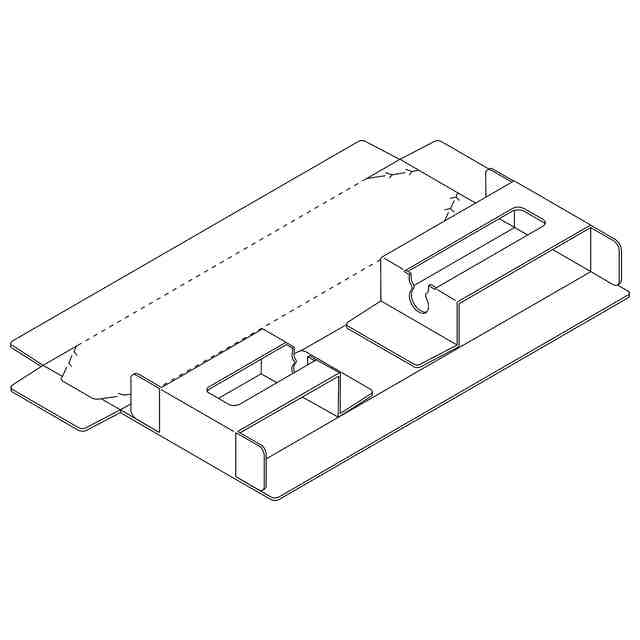

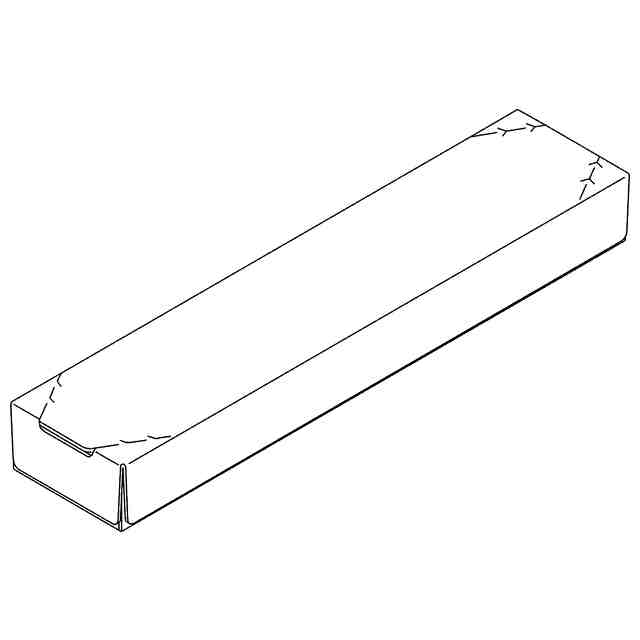

本物品は、運搬や保管に注意を要する注射器等の物品を収納する包装箱を形成することができる板紙である。本物品は、参考展開図に示される折り目線に沿って両端の収納フラップを内側に折り曲げ、のりしろ片が底面部に接着されることで形成される。組み立て過程を示す参考斜視図1～4の手順で本物品を組み立てることにより、組み立て後を示す参考斜視図5に示すような包装箱とすることができる。正面図に表れる細線は折り目線であり、破線は弱め線である。弱め線を切断することで、使用状態を示す参考斜視図6に示すように、被覆部が開封された状態となり、収納された物品を容易に取り出すことができる。
意匠の説明

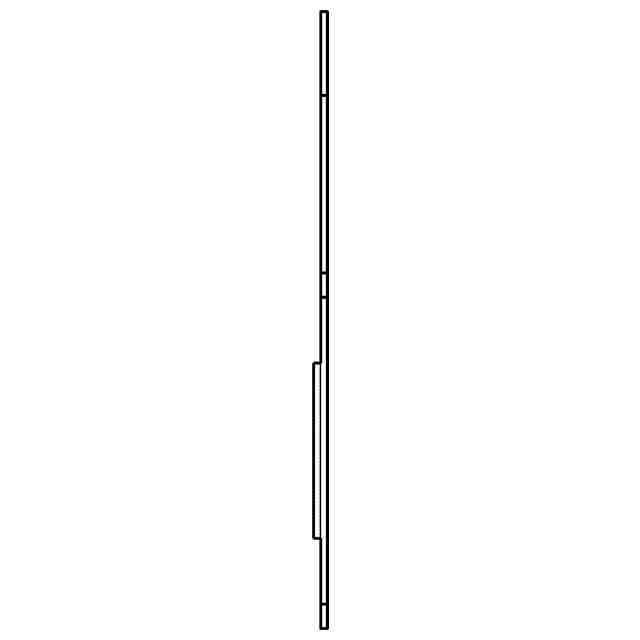

左側面図は右側面図と対称に表れるため省略する。
この意匠をJ-PlatPatで参照する
