発行日2024-12-27
公報種別意匠公報(S)
登録番号1788135
登録日2024-12-19
意匠に係る物品硬貨紙幣入出金機
意匠分類J5-30(自動販売機及び自動サービス機)
出願番号2024013811
出願日2024-07-04
意匠権者NECマグナスコミュニケーションズ株式会社
代理人個人

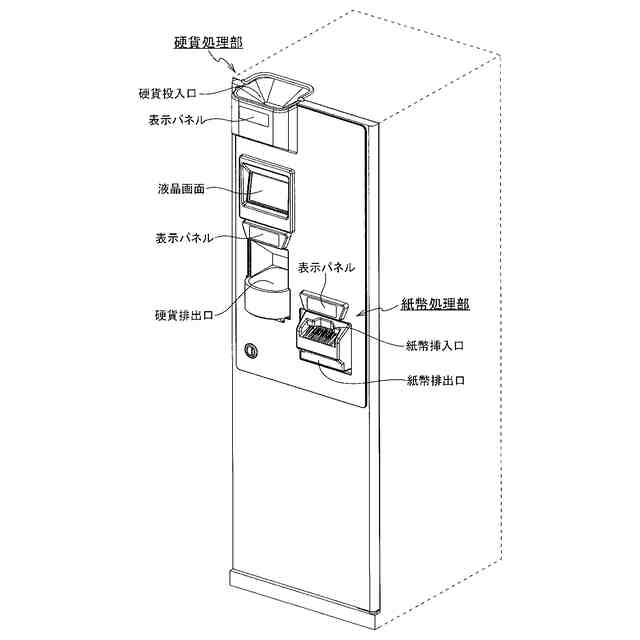

意匠に係る物品の説明意匠に係る物品は、主として小売業の店舗等において利用者が費用の精算を行う際に使用されるセミセルフ決済式の硬貨紙幣入出金機である。セミセルフ式の硬貨紙幣入出金機では、利用者が購入した商品のバーコードをスタッフが読取って支払い金額を確定した後に、利用者が硬貨紙幣入出金機を操作して支払い、釣銭の受取り等の精算を行う。本硬貨紙幣入出金機は、店舗等の床面に設置した状態で利用される。例えば、スーパーのレジでスタッフが商品の価格を読取り、合計金額をサーバ等の制御装置に送信する。制御装置は本硬貨紙幣入出金機に合計金額を送信して、利用客の現金決済を受け付ける。利用客が投入した現金と商品の合計金額との差額が生じた場合には釣銭を排出する。一台の硬貨紙幣入出金機が硬貨処理部と紙幣処理部を備えていて、連携して現金決済処理を実現する。続いて、各部の名称を示す参考斜視図を参照しつつ各部の役割を説明する。正面の左上部に位置する硬貨投入口は、上部開口から下向きに凹んだ受皿形状となっており、利用客が複数枚の硬貨を硬貨投入口に一括投入できる。硬貨投入口を構成する受皿の前面には、図示しないバックライトが配置され、このバックライトを覆うように表示パネルが貼付されている。表示パネルには「硬貨投入口」、「硬貨を投入して下さい」等が記載されている。バックライトの点灯で記載された文字を強調したり、バックライトを点滅させることにより入金を促す。液晶画面は、利用客への金額表示や操作指示をするための表示手段であり、故障時にはエラーコードなどを表示する。硬貨排出口からは、釣銭硬貨を払出す。液晶画面の直下の部分にも上記と同様なバックライトと表示パネルが配置され、釣銭硬貨の払出しの報知等を行う。硬貨排出口の右側には、紙幣挿入口と紙幣排出口が上下位置関係で並行に配置されている。紙幣挿入口には利用者が紙幣を挿入する。紙幣排出口からは、釣銭としての紙幣が払い出される。紙幣挿入口の直上の壁面には、上記と同様なバックライトと表示パネルが配置されており、紙幣の投入指示や、釣銭紙幣の払出しを知らせる。

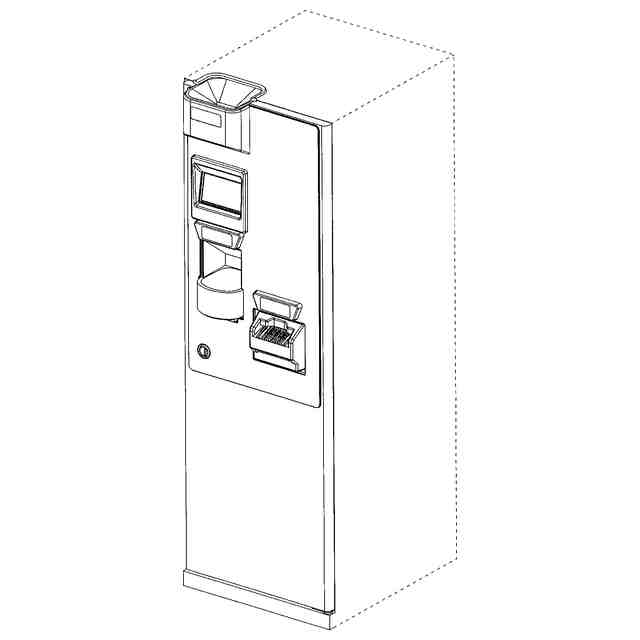

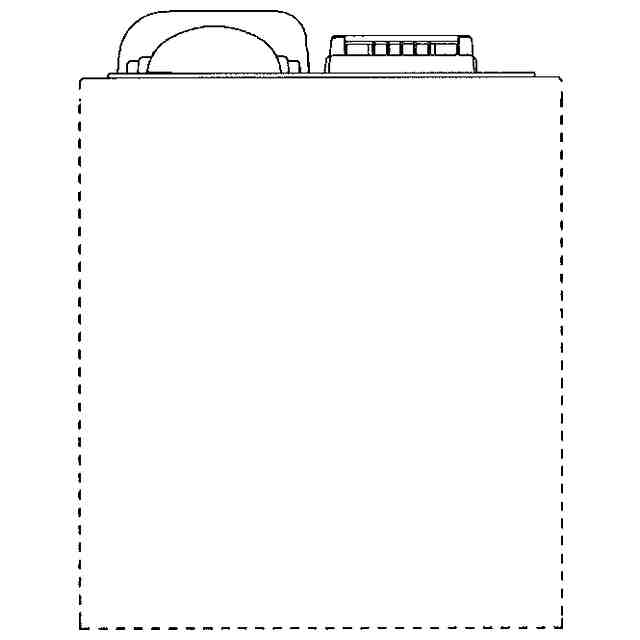

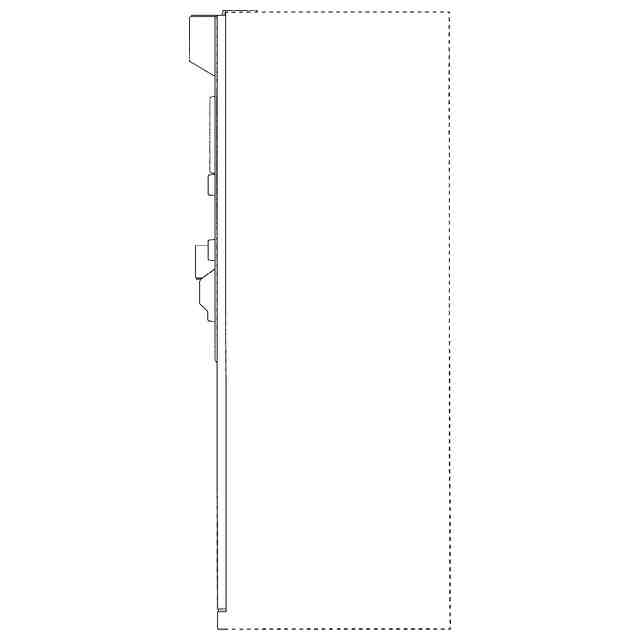

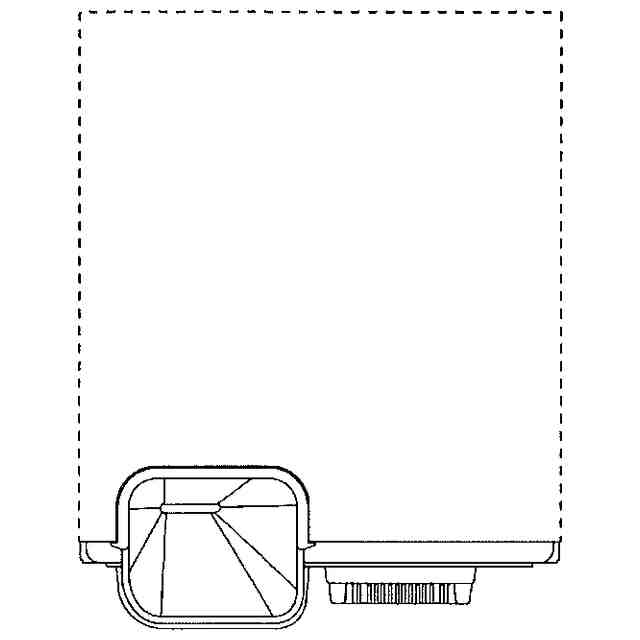

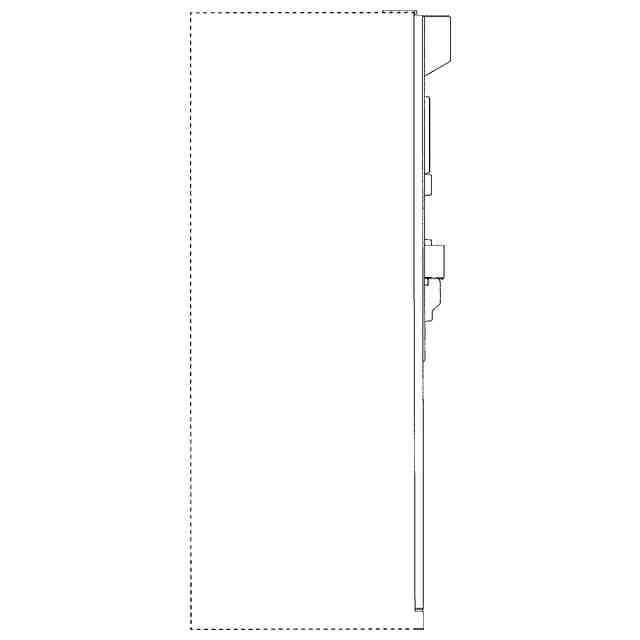

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
