発行日2024-07-22
公報種別意匠公報(S)
登録番号1775920
登録日2024-07-11
意匠に係る物品硬貨紙幣入出金機
意匠分類J4-69(事務用機械器具)
出願番号2024001513
出願日2024-01-26
意匠権者NECマグナスコミュニケーションズ株式会社
代理人個人

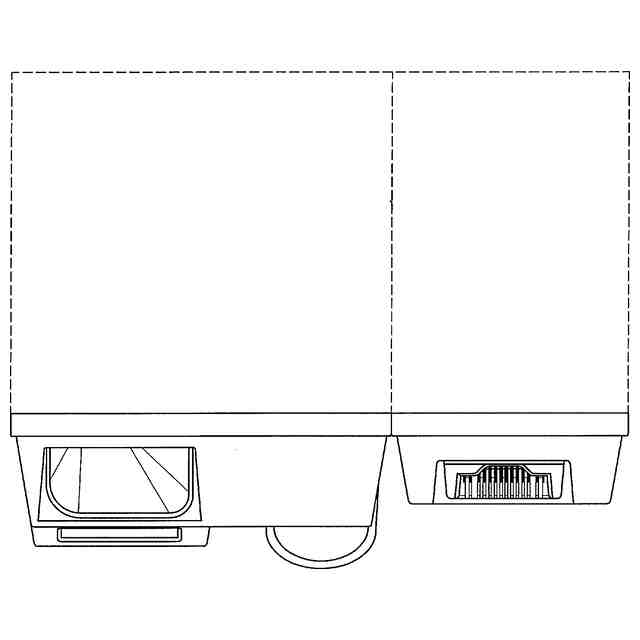

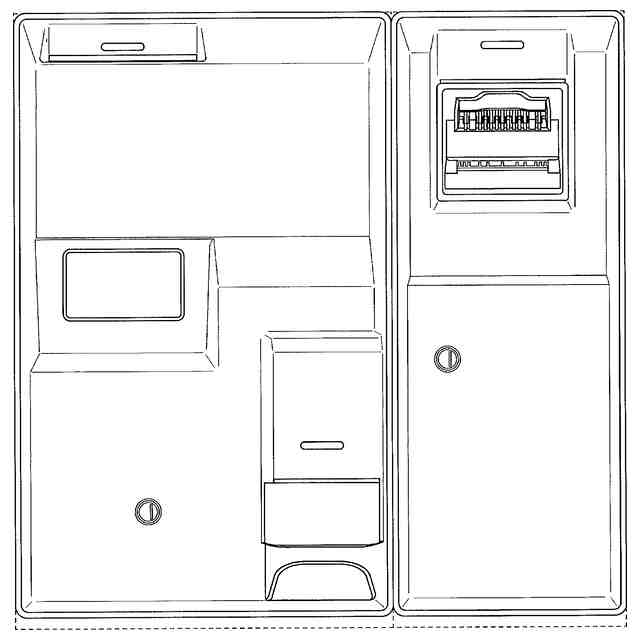

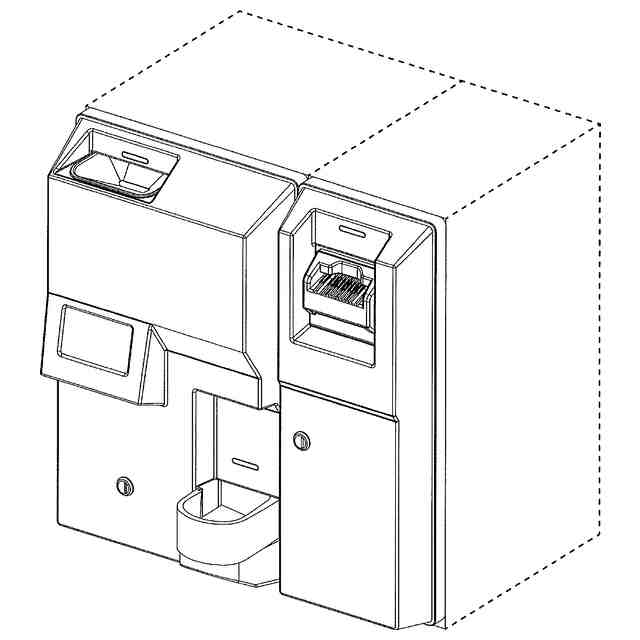

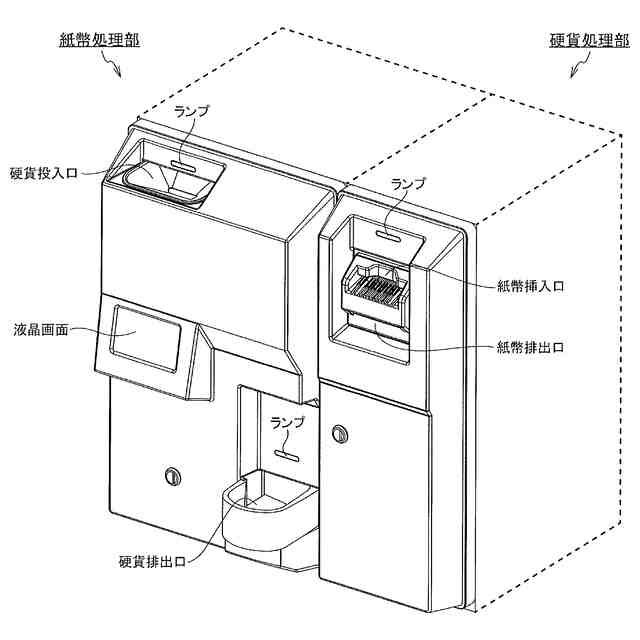

意匠に係る物品の説明意匠に係る物品は、主として小売業の店舗等において利用者が費用の精算を行う際に使用されるセミセルフ決済式の硬貨紙幣入出金機である。セミセルフ式の硬貨紙幣入出金機では、利用者が購入した商品のバーコードをスタッフが読取って支払い金額を確定した後に、利用者が硬貨紙幣入出金機を操作して支払い、釣銭の受取り等の精算を行う。本硬貨紙幣入出金機は、硬貨処理部と紙幣処理部とからなり、店舗等に用意された台上に載置した状態で利用される。例えば、スーパーのレジでスタッフが商品の価格を読取り、合計金額をサーバ等の制御装置に送信する。制御装置は本硬貨紙幣入出金機に合計金額を送信して、利用客の現金決済を受け付ける。利用客が投入した現金と商品の合計金額との差額が生じた場合には釣銭を排出する。六面図では、左側に硬貨処理部を配置し、右側に紙幣処理部を配置しているが、両者は分離可能であり、左右位置を入れ替えて配置することが可能である(左右を入れ替えた状態を示す参考斜視図2を参照)。硬貨処理部と紙幣処理部とを電気的に接続することで連携して現金決済処理を実現する。以下、硬貨処理部と紙幣処理部について、各部の名称を示す参考斜視図に基づいて説明する。1.硬貨処理部/硬貨処理部は全体として箱形である。硬貨処理部の正面の上部に位置する硬貨投入口は、上部開口から下向きに凹んだ受皿形状となっており、利用客が複数枚の硬貨を硬貨投入口に一括投入できる。硬貨投入口の直上の壁面には、硬貨の投入指示を点滅により知らせるランプが配置されている。液晶画面は、利用客への金額表示や操作指示をするための表示手段である。また、故障時にはエラーコードなどを表示する。硬貨排出口は、釣銭としての硬貨を排出する。硬貨排出口の直上のランプは、釣銭硬貨の排出を点滅により知らせる手段である。2.紙幣処理部/紙幣処理部は全体として縦長の箱形である。紙幣処理部の正面の上部には、紙幣挿入口と紙幣排出口が上下位置関係で並行に配置されている。紙幣挿入口には利用者が紙幣を挿入する。紙幣排出口からは、釣銭としての紙幣が排出される。紙幣挿入口の直上の壁面には、紙幣の投入指示や釣銭紙幣の排出を点滅により知らせるランプが配置されている。
意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
