発行日2024-12-27
公報種別意匠公報(S)
登録番号1788058
登録日2024-12-19
意匠に係る物品車両用フレーム
意匠分類G2-3900(車両)
出願番号2024006921
出願日2024-04-03
意匠権者学校法人千葉工業大学
代理人個人

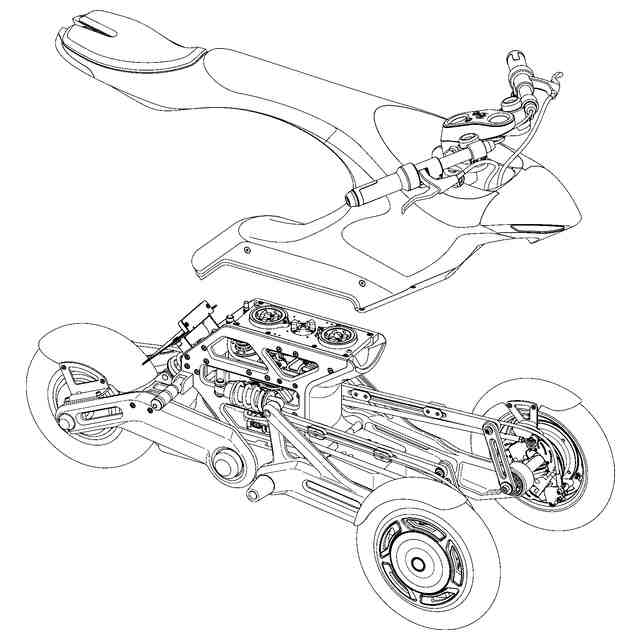

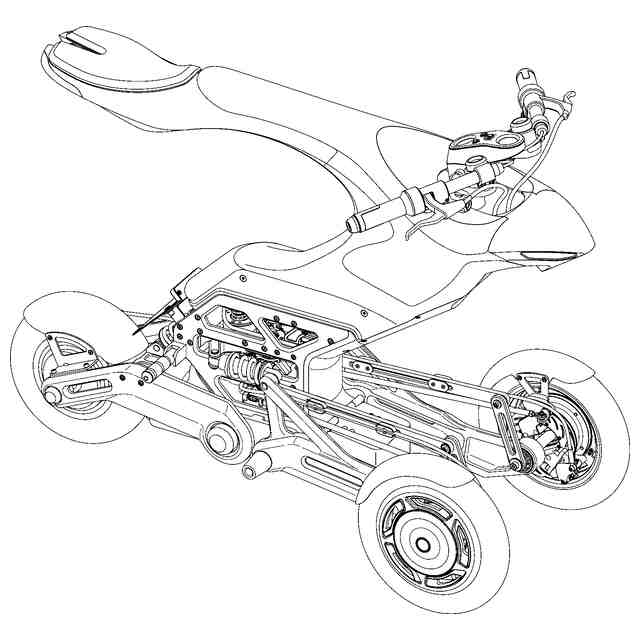

意匠に係る物品の説明本物品は、「使用状態を示す参考斜視図」に示すように、人体を着座させるサドルと、3輪の車輪と、車輪を制動するブレーキを有し、車輪を操舵するハンドルとを備える車両において、車輪を支持する車両用フレームである。車輪は、車両用フレームに取り付けられた前輪と、後輪とを備える。前輪は、左前輪と、右前輪とを備え、左右一対の2輪を有している。後輪は、車両用フレームに取り付けられたモータに接続されている。このモータは、車両の使用者によるアクセルの操作入力に応じて駆動輪である後輪を回転軸まわりに回転させる。本物品は、車輪を有する下ユニットである。下ユニットは、「本物品と上ユニットを示す参考分解斜視図」に示すように、サドルやハンドルを有する上ユニットに対して着脱自在に取り付けられる。また、下ユニットは、上ユニットに接続するとともに、ハンドルの操舵動作、およびブレーキの制動動作を機械的に上ユニットから伝達される下プレートを備える。ここで、上ユニットは、下ユニットの下プレートに接続するとともに、ハンドルの操舵動作、およびブレーキの制動動作を機械的に下ユニットに伝達する上プレートを備える。そして、車両は、上プレートおよび下プレートを取り付けることによって、上ユニットの動作を機械的に下ユニットに伝達することができる。したがって、車両は、上ユニットのみを容易に変更することができ、上ユニットを変更した場合であっても新たな上ユニットから下ユニットに機械的な動作を伝達することができる。
意匠の説明

関連意匠
