発行日2024-12-25
公報種別意匠公報(S)
登録番号1787870
登録日2024-12-17
意匠に係る物品組立雨除け
意匠分類L3-11(組立て家屋、屋外装備品等)
出願番号2024011953
出願日2024-06-12
意匠権者四国化成建材株式会社
代理人個人,個人
意匠に係る物品の説明本願意匠に係る物品は、組立雨除けである。本願意匠の組立雨除けは、屋根が前端縁から後端縁に向かって下傾するように設けられたものであり、屋根を構成する部材として太陽光発電パネルを設置したものである。

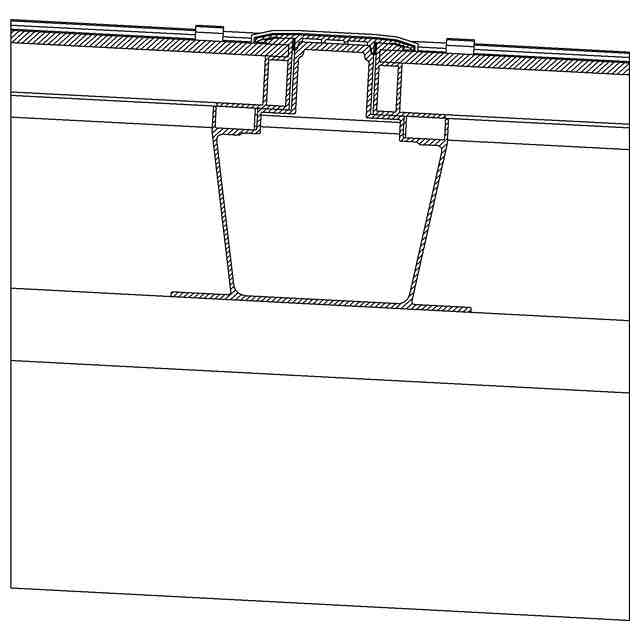

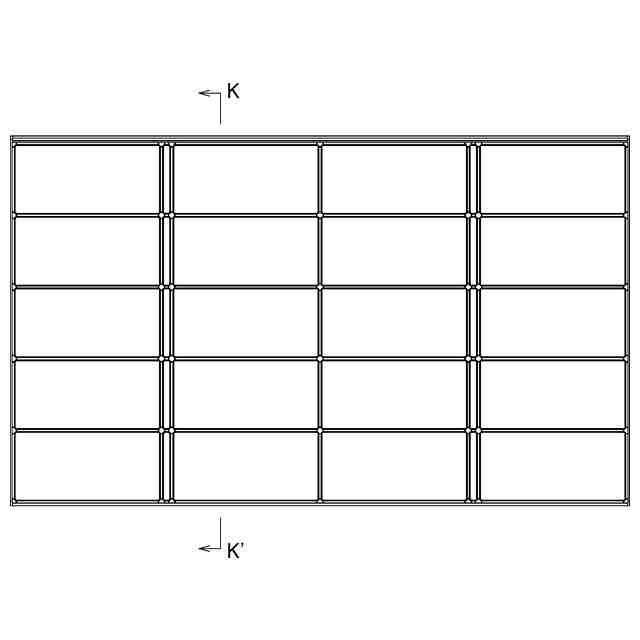

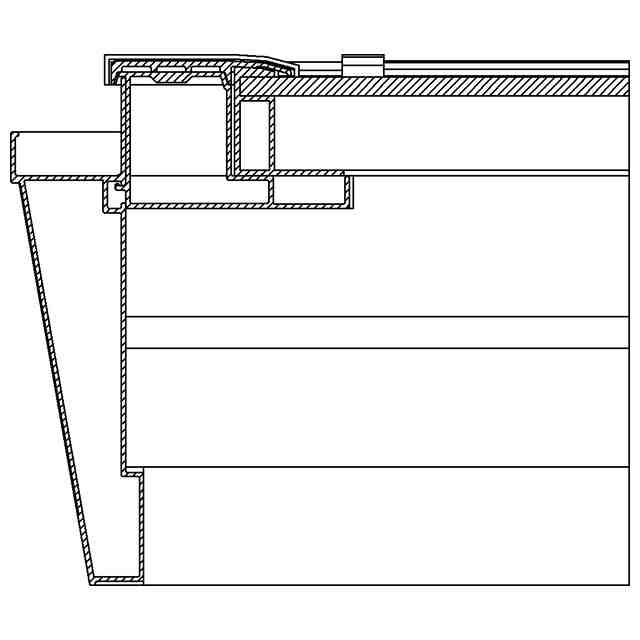

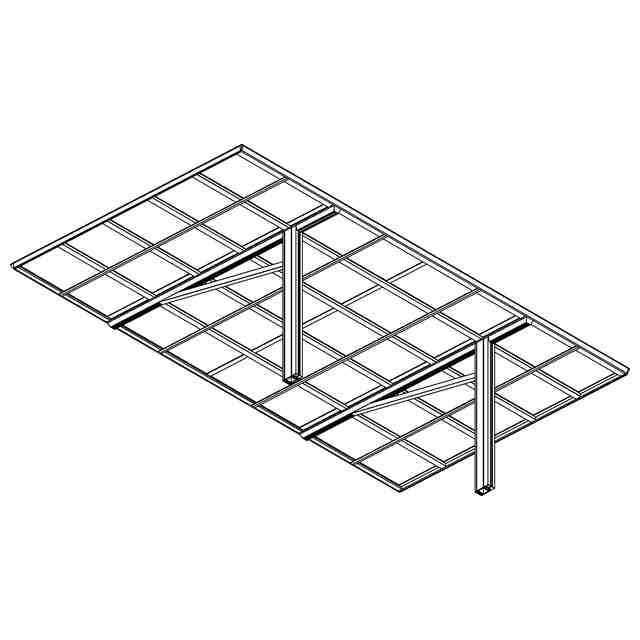

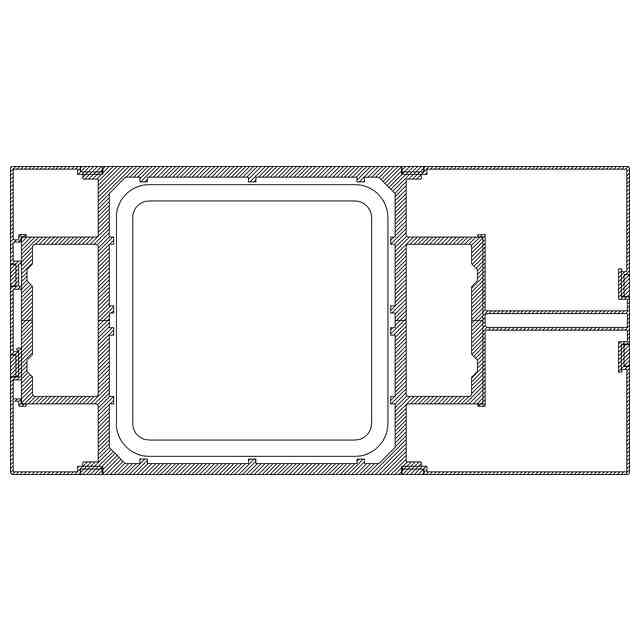

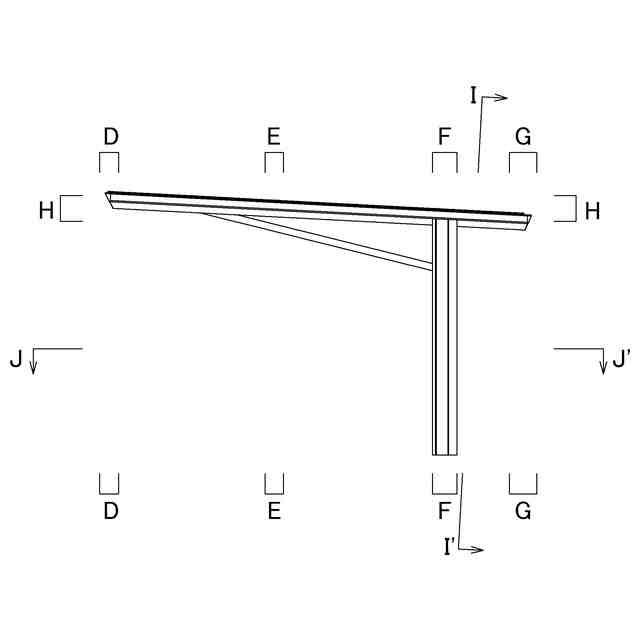

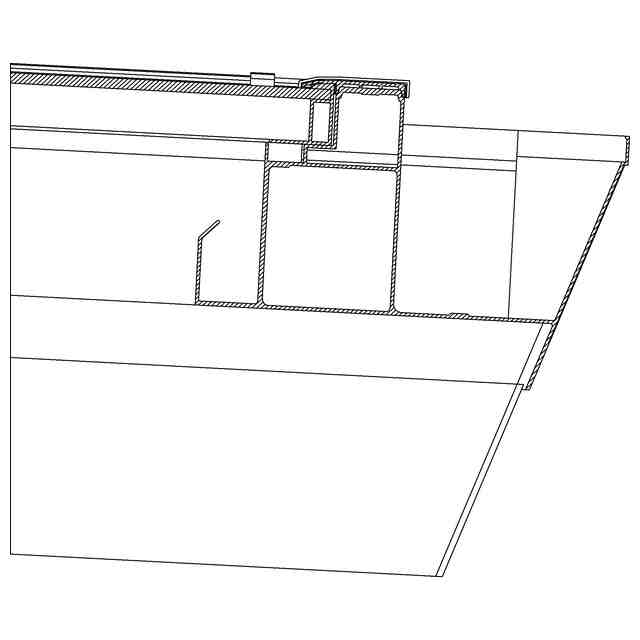

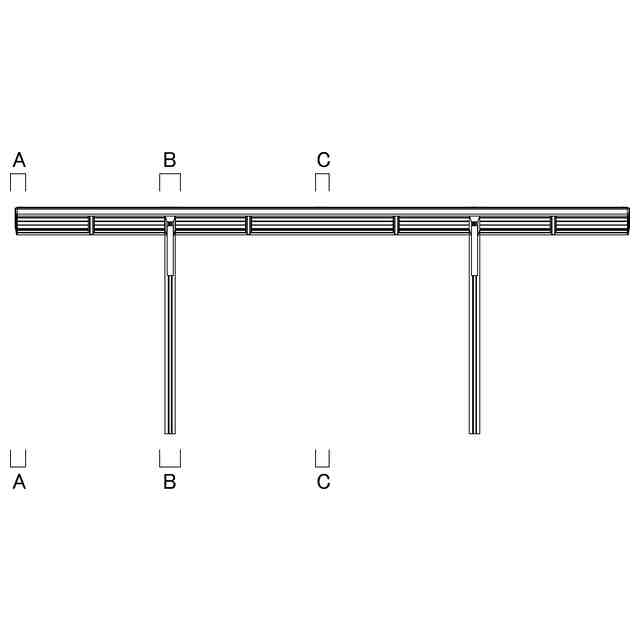

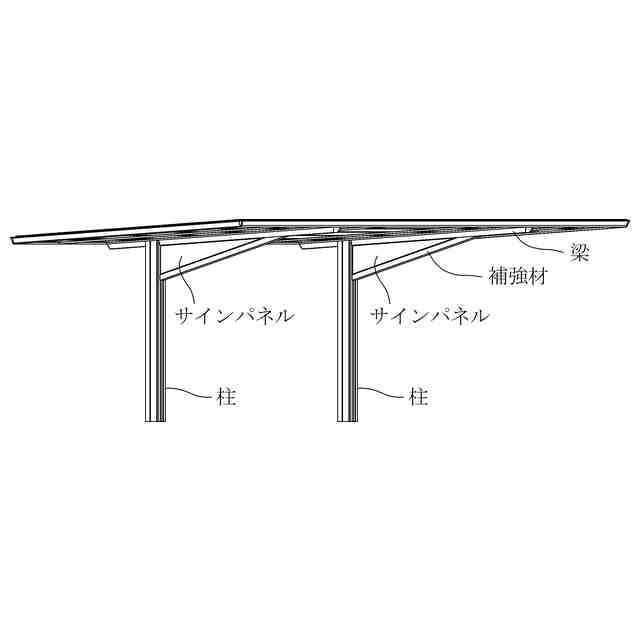

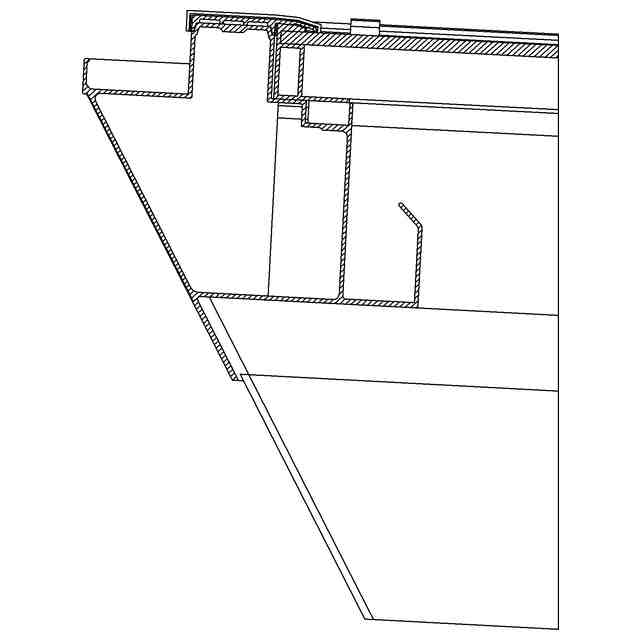

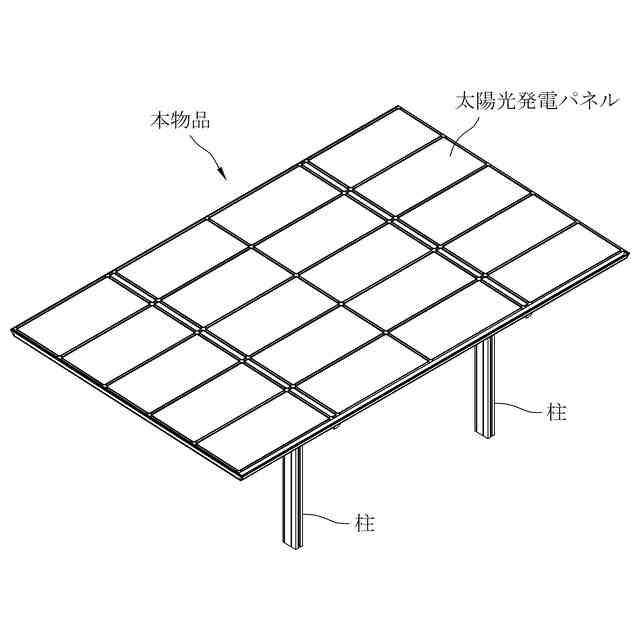

意匠の説明A部分におけるI-I’線断面拡大図は、正面図のA部分における右側面図のI-I’線断面拡大図である。B部分におけるI-I’線断面拡大図は、正面図のB部分における右側面図のI-I’線断面拡大図である。C部分におけるI-I’線断面拡大図は、正面図のC部分における右側面図のI-I’線断面拡大図である。D部分におけるK-K’線断面拡大図は、右側面図のD部分における平面図のK-K’線断面拡大図である。E,H部分におけるK-K’線断面拡大図は、右側面図のE、H部分における平面図のK-K’線断面拡大図である。G部分におけるK-K’線断面拡大図は、右側面図のG部分における平面図のK-K’線断面拡大図である。B,F部分におけるJ-J’線断面拡大図は、正面図のB部分における右側面図のF部分のJ-J’線断面拡大図である。斜視図1は、本願意匠の組立雨除けを後方左斜め上方から見た斜視図である。斜視図2は、本願意匠の組立雨除けを後方左斜め下方から見た斜視図である。参考図1は、梁と柱と補強材とに囲まれた空間にサインパネルを設置した組立雨除けの概略説明図である。参考図2は、本願意匠の組立雨除けを後方左斜め上方から見た斜視図に各部の名称を記載した図である。
