意匠ウォッチ

発行日2024-11-28
公報種別意匠公報(S)
登録番号1785732
登録日2024-11-20
意匠に係る物品プログラマブル表示器
意匠分類H7-1210(電子情報入出力機器)
出願番号2024004036
出願日2024-02-28
意匠権者IDEC株式会社,IDEC CORPORATION
代理人個人,個人,個人,個人,個人

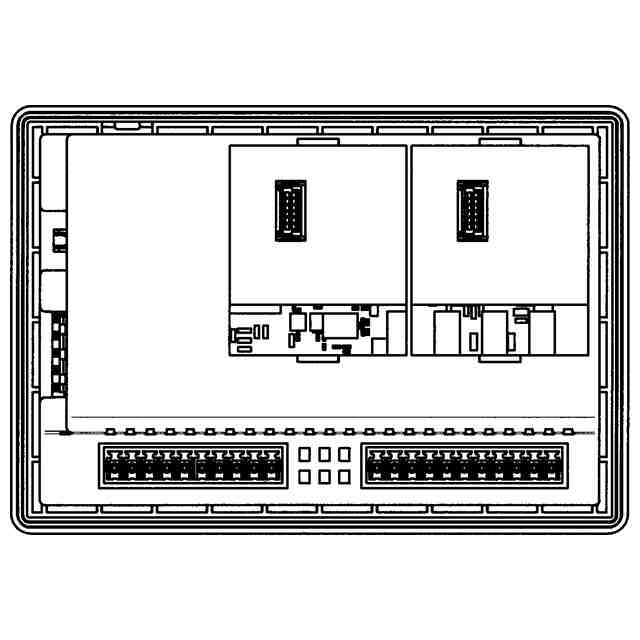

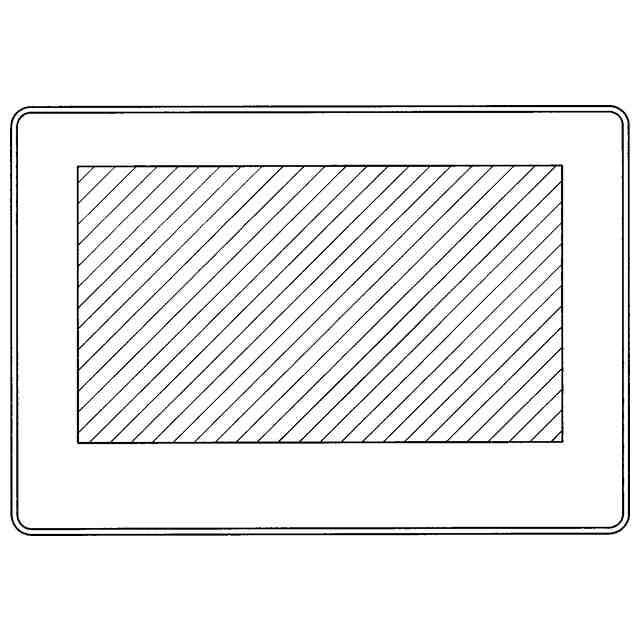

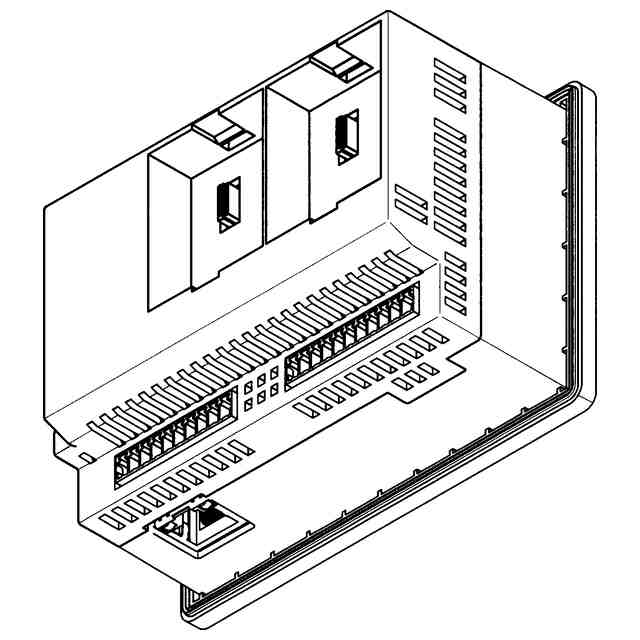

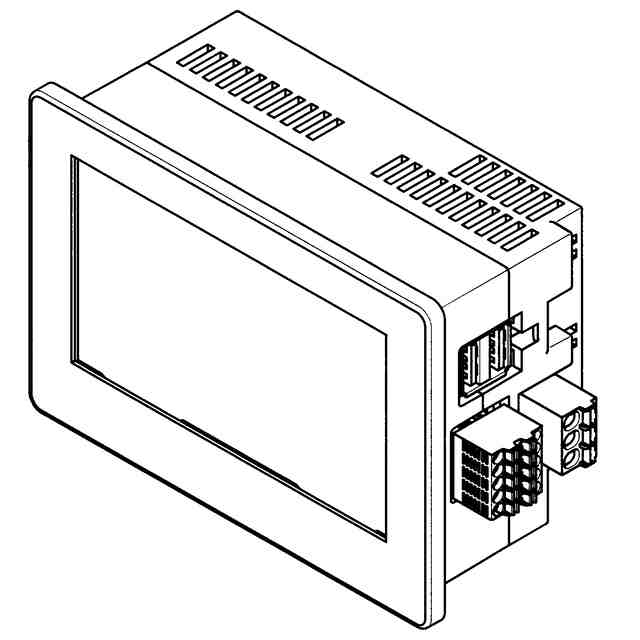

意匠に係る物品の説明本物品は、正面のタッチパネルディスプレイによって操作するプログラマブル表示器である。本物品は、背面の蓋部を外した状態の参考斜視図、及び背面の蓋部を外した状態の参考背面図に示すように、背面の蓋部を外してカートリッジ装着部を露出させ、カートリッジとコネクタとを装着した使用状態の参考斜視図に示すように、カートリッジを装着して機能を拡張して使用することができる。また、本物品は、カートリッジとコネクタとを装着した使用状態の参考斜視図、及びコネクタを装着した使用状態の参考斜視図に示すように、コネクタ装着部にコネクタを装着して使用する。なお、カートリッジとコネクタとを装着した使用状態の参考斜視図、及びコネクタを装着した使用状態の参考斜視図において、コネクタから導出されるワイヤーハーネスは図示省略している。本物品は、透明部をあらわす参考斜視図、及び透明部をあらわす参考正面図における斜線部分が、タッチパネルディスプレイである。

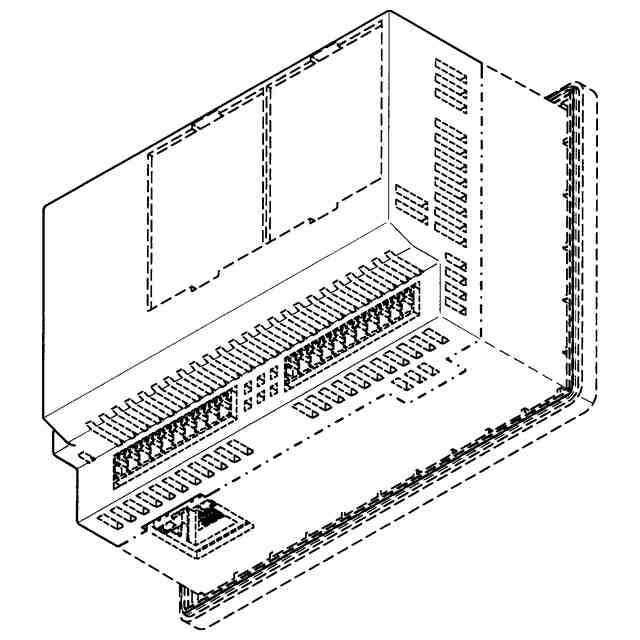

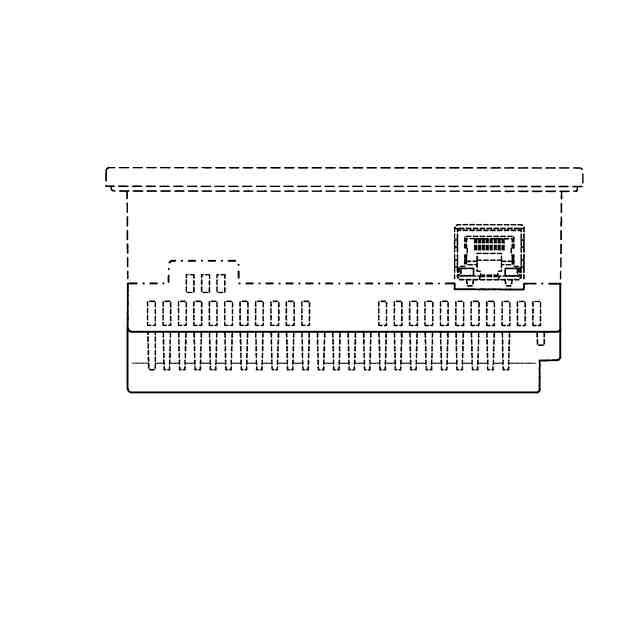

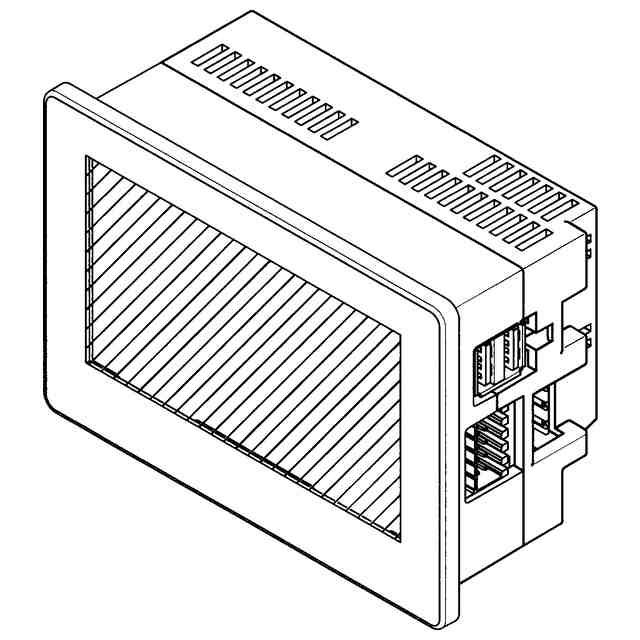

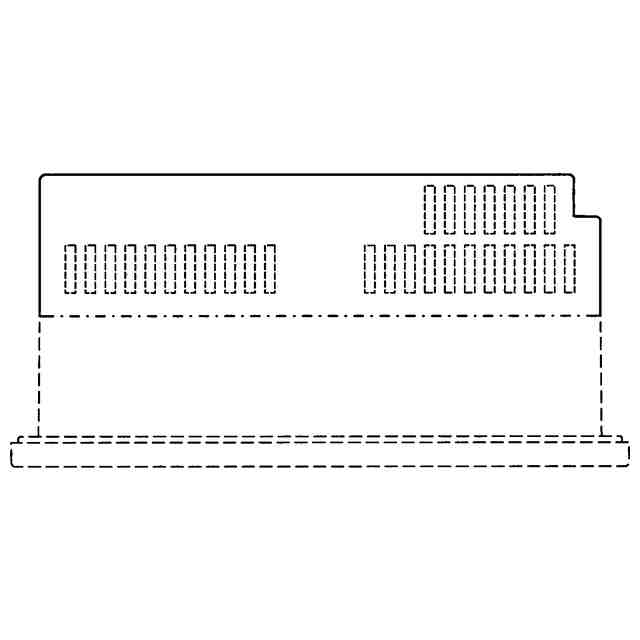

意匠の説明透明部をあらわす参考斜視図、及び透明部をあらわす参考正面図において、斜線部分は透明である。正面、右側面、及び平面をあらわす斜視図、背面、左側面、及び底面をあらわす斜視図、並びに背面図にあらわされた直線状及び曲線状の細線は表面の立体形状を特定するためのものである。実線であらわした部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。

関連意匠
