発行日2024-11-12
公報種別意匠公報(S)
登録番号1784310
登録日2024-11-01
意匠に係る物品段ボールストッカー
意匠分類D6-400(室内整理用家具・用具)
出願番号2024007618
出願日2024-04-11
意匠権者株式会社アントレックス,株式会社坂本未来総研
代理人弁理士法人太陽国際特許事務所

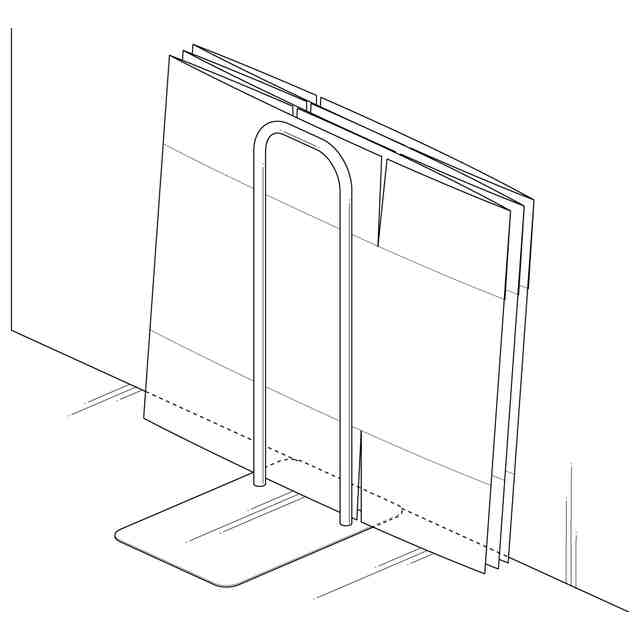

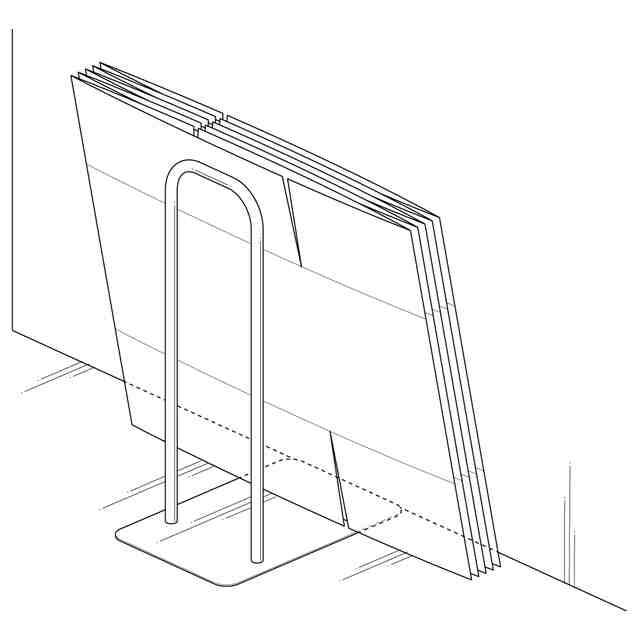

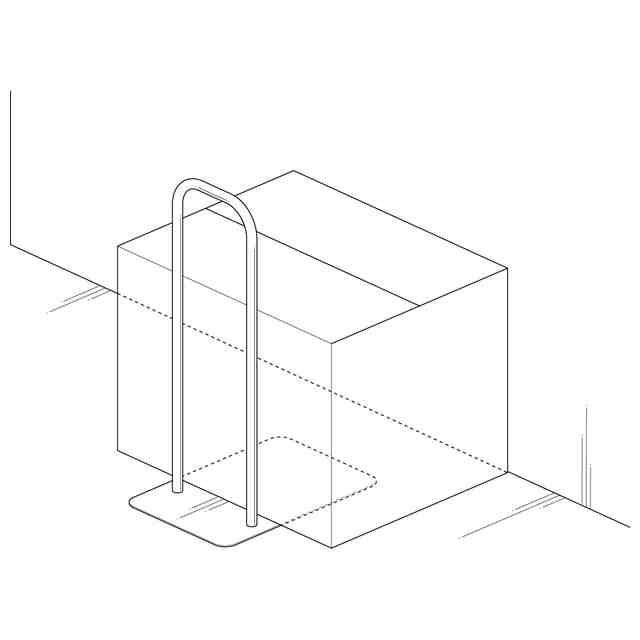

意匠に係る物品の説明本物品は、使用状態を表す参考斜視図1に示すように、底板の背面側を壁面と接触させた状態で、壁面と逆U字形棒との間に畳んだ状態の段ボールを立て掛けて保持する段ボールストッカーである。また、使用状態を表す参考斜視図2に示すように、底板の正面側の辺を壁面と接触させて、より少ない枚数の段ボールを壁面と逆U字形棒との間に立て掛けて保持することもできる。さらに、使用状態を表す参考斜視図3に示すように、組み立てた状態の段ボール箱の下に底板の背面側を差し入れた状態で、壁面と逆U字形棒との間に段ボール箱を挟んで保持することもできる。

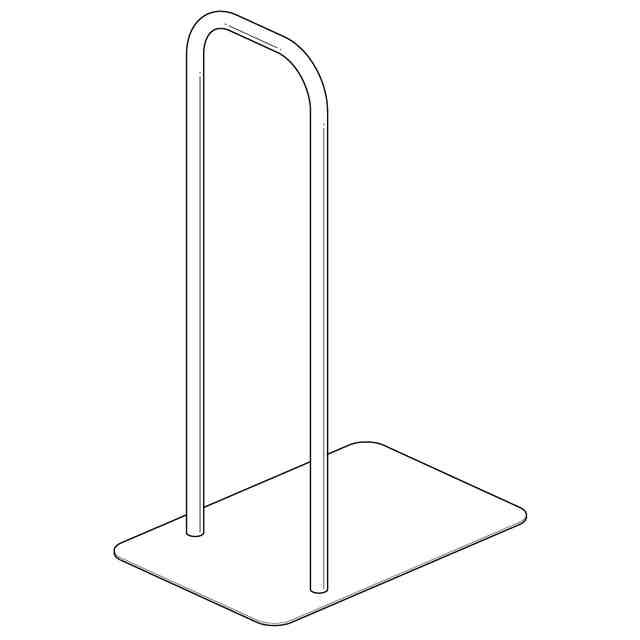

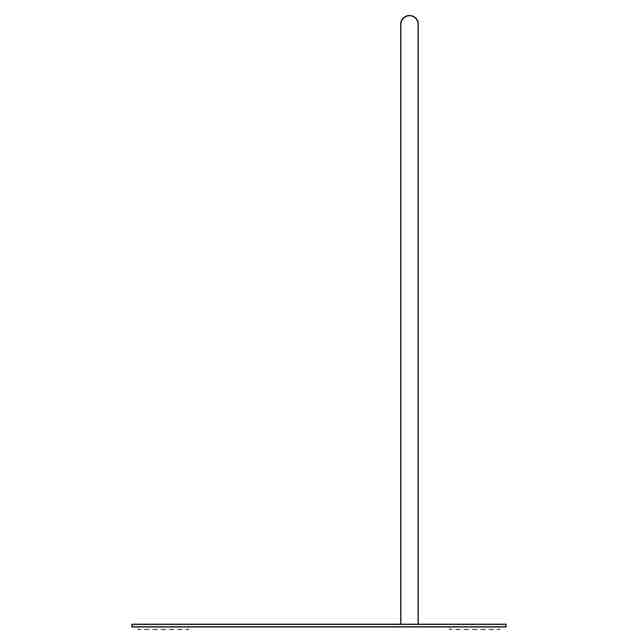

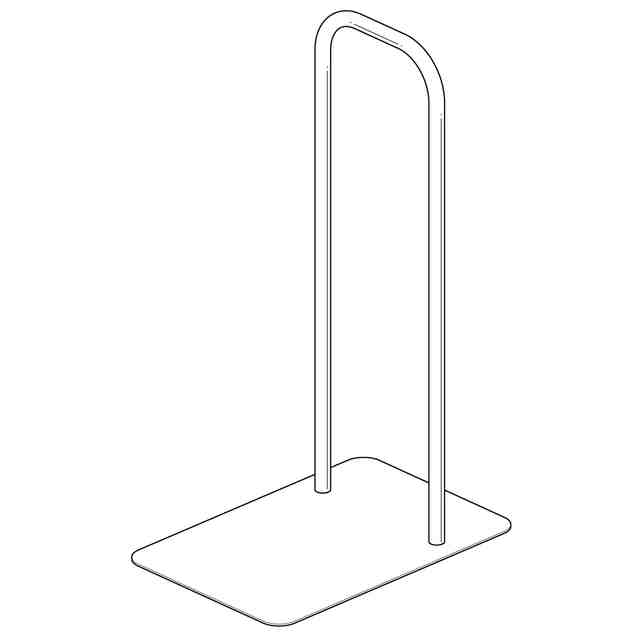

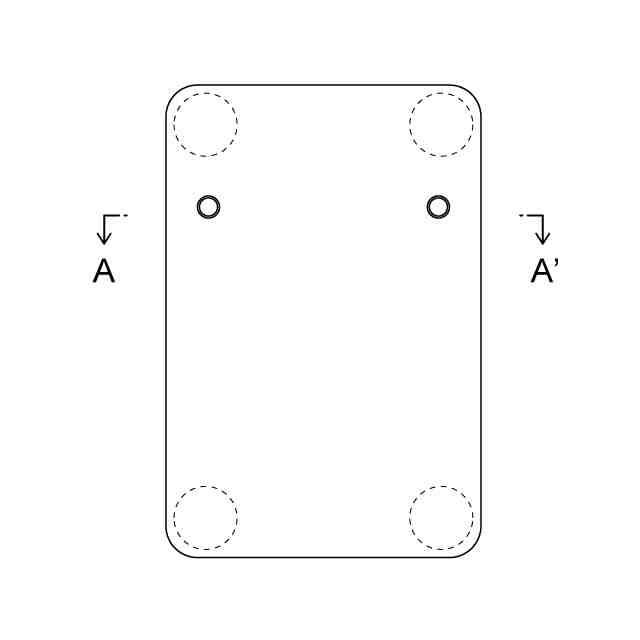

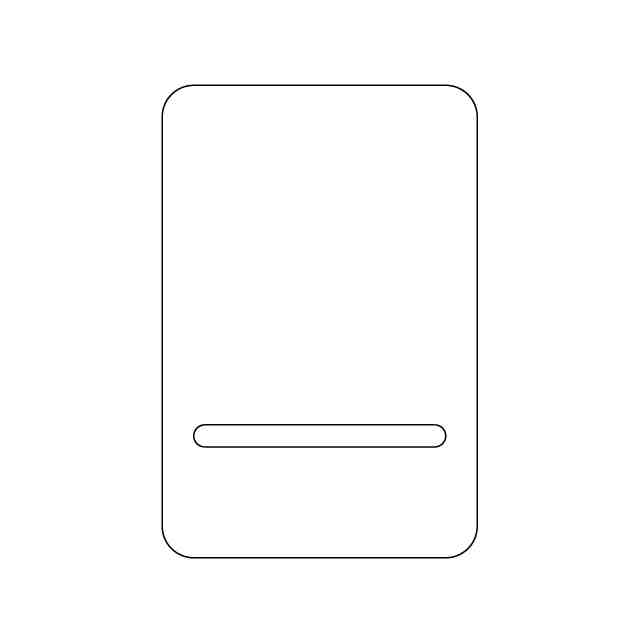

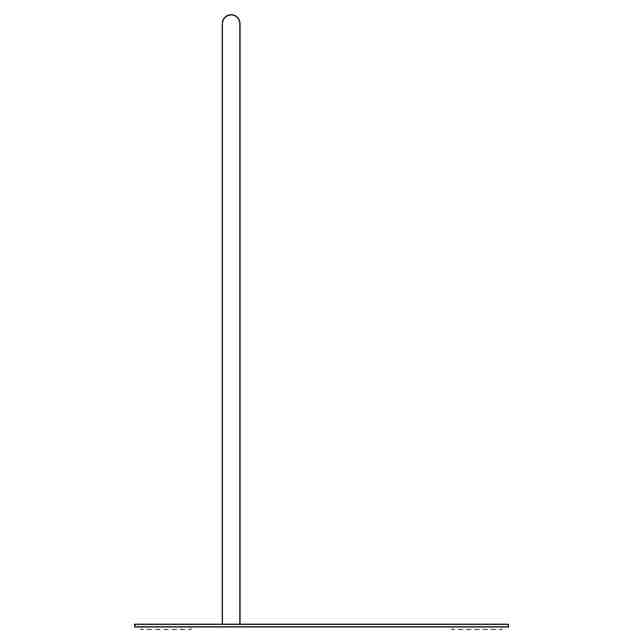

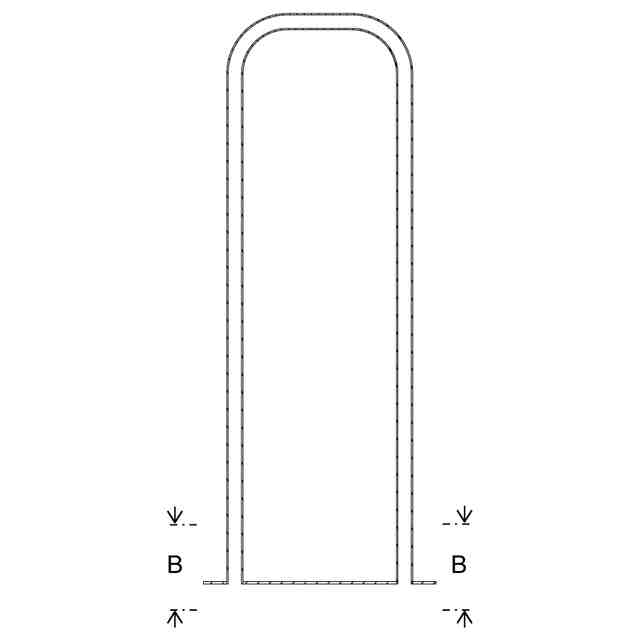

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。背面図は正面図と同一に表れるので省略する。正面、右側面及び平面を表す斜視図、背面、左側面及び平面を表す斜視図、使用状態を表す参考斜視図1並びに使用状態を表す参考斜視図2に表された細線は立体表面の形状を表す稜線である。底面図に示すA-A’線参考端面図及びそのB-B部分の参考拡大端面図に示すように、底面には、中空の逆U字形棒の両端が開口している。
