意匠ウォッチ

発行日2024-10-07
公報種別意匠公報(S)
登録番号1781640
登録日2024-09-27
意匠に係る物品ワッシャー
意匠分類M3-191(ねじ、くぎ、開閉金物、係止具等)
出願番号2024009406
出願日2024-05-10
意匠権者若井ホールディングス株式会社
代理人

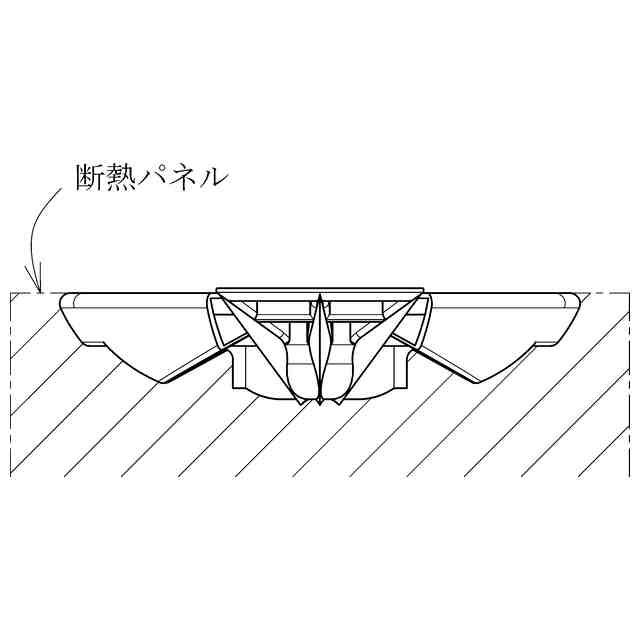

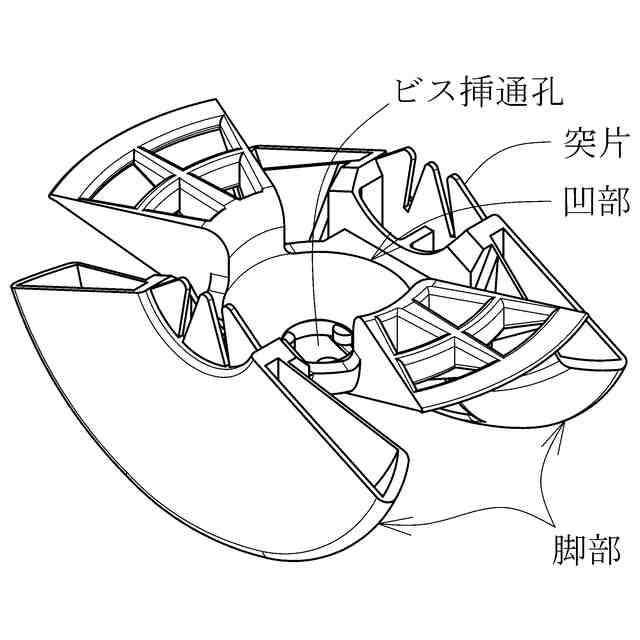

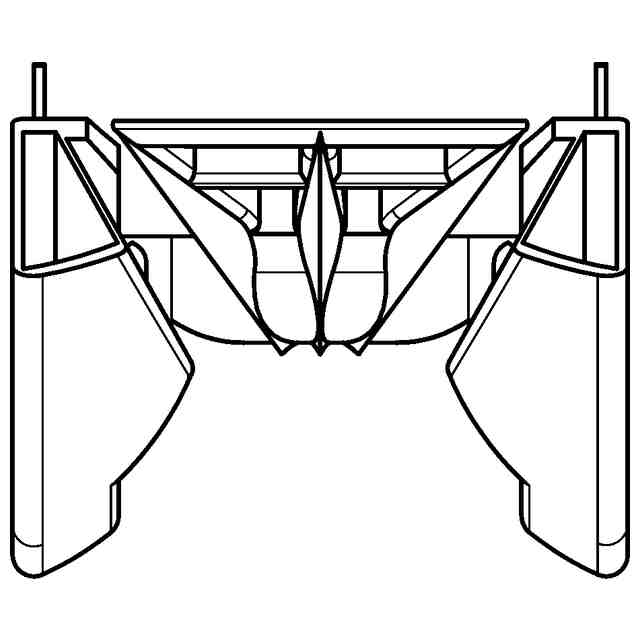

意匠に係る物品の説明本物品は、構造用合板などの構造躯体にビスを用いて断熱パネルを固定する際に使用するワッシャーである。本物品の使用前の形状は参考斜視図に示すように凹部を挟んで両側に位置する一対の脚部が凹部に対しほぼ直立した形状となっている。構造用合板などの構造躯体にビスを用いて断熱パネルを固定するにあたっては、本物品を断熱パネルにあてがい、ビスの軸部を本物品の凹部に設けられたビス挿通孔に挿通させビスを締め付けていく。ビスの締め付け時、ビス挿通孔はビスの頭部よりも小径であるためビスの頭部はビス挿通孔に挿通されず本物品の凹部に接触することとなる。そして、さらにビスを締め付けていくことでビスの頭部が本物品の凹部を押圧し、この押圧力によって本物品の脚部が断熱パネルの表面に沿って開脚していく。ビスの締め付け完了後は、使用状態を示す参考正面図に示すように本物品の脚部は凹部および断熱パネルに対しほぼ水平な形状となる。すなわち、本物品の使用後の形状は使用状態を示す参考斜視図に示すように本物品の脚部が凹部に対しほぼ水平な形状となっている。また使用状態を示す参考斜視図に示すように、本物品の脚部に設けた突片は、ビスの締め付け完了後、脚部の変形に伴いビスの頭部を覆うこととなる。

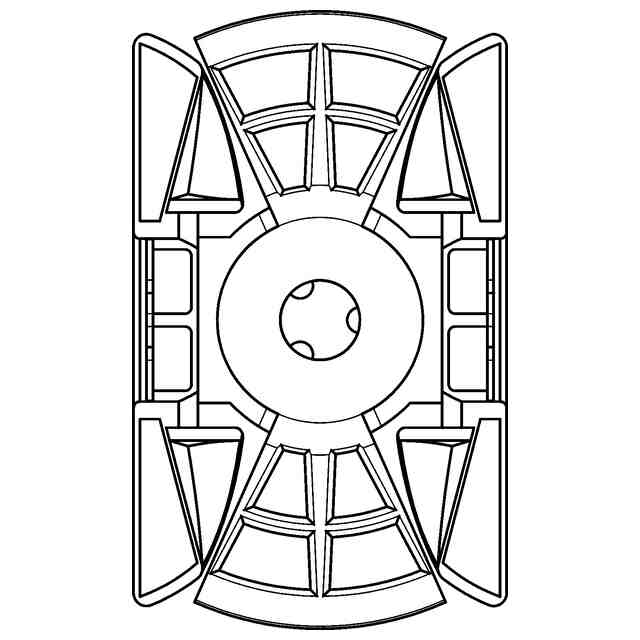

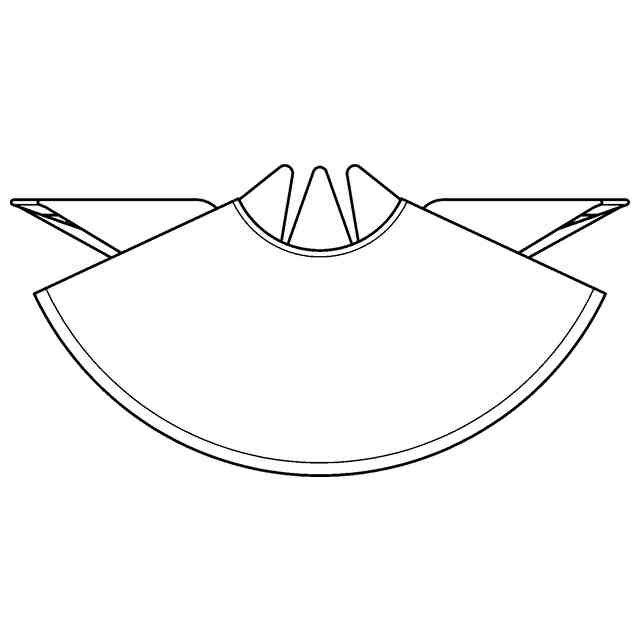

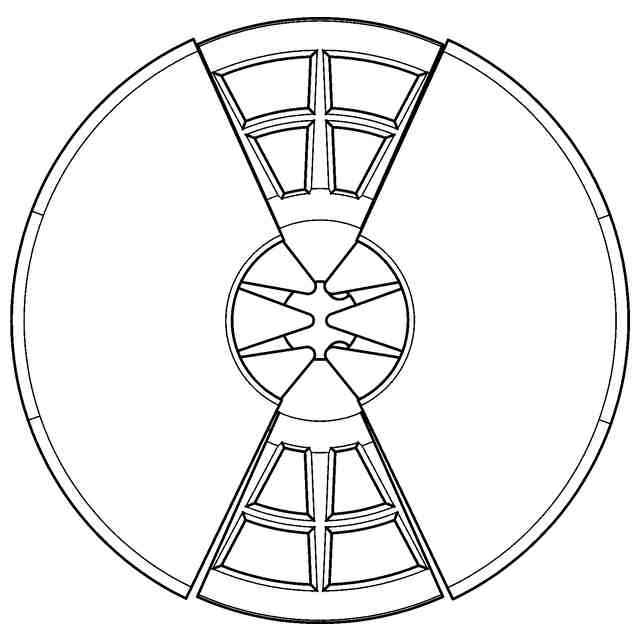

意匠の説明背面図は正面図と同一にあらわれるため省略する。右側面図は左側面図と同一にあらわれるため省略する。各図の表面に表された細線は、いずれも立体表面の形状を特定するための線である。

関連意匠
