発行日2024-09-30
公報種別意匠公報(S)
登録番号1781032
登録日2024-09-19
意匠に係る物品点検路用桁材
意匠分類L7-11(建物用構造材、枠材等)
出願番号2024012140
出願日2024-06-14
意匠権者長谷川工業株式会社
代理人個人,個人,個人

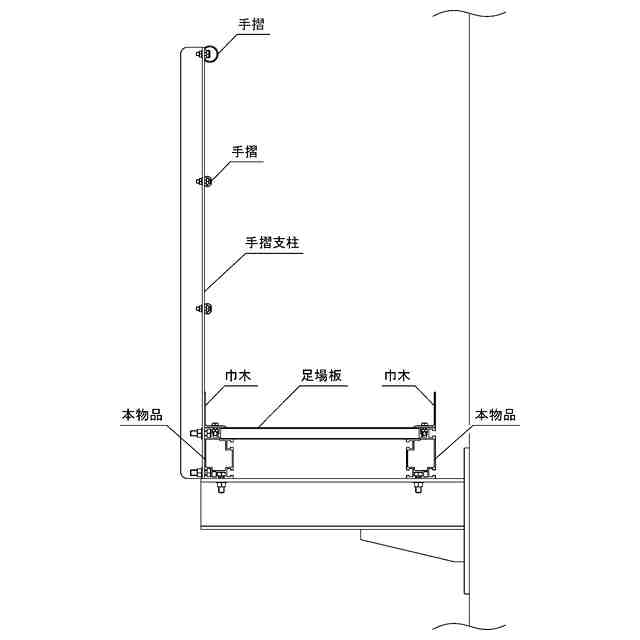

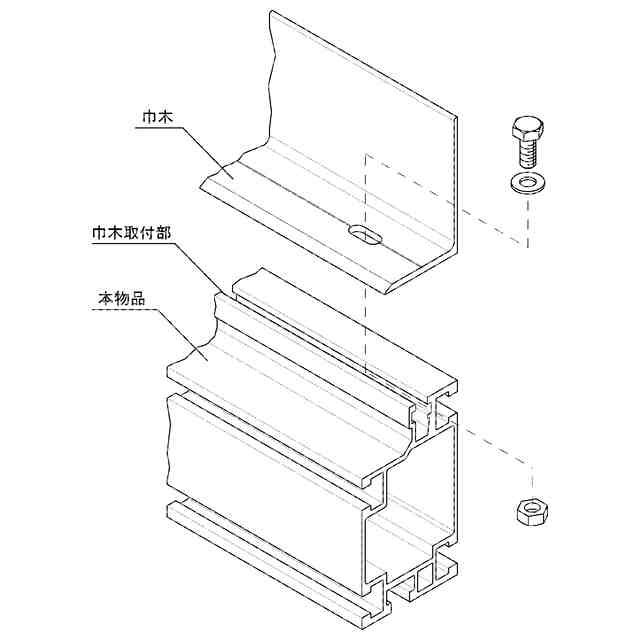

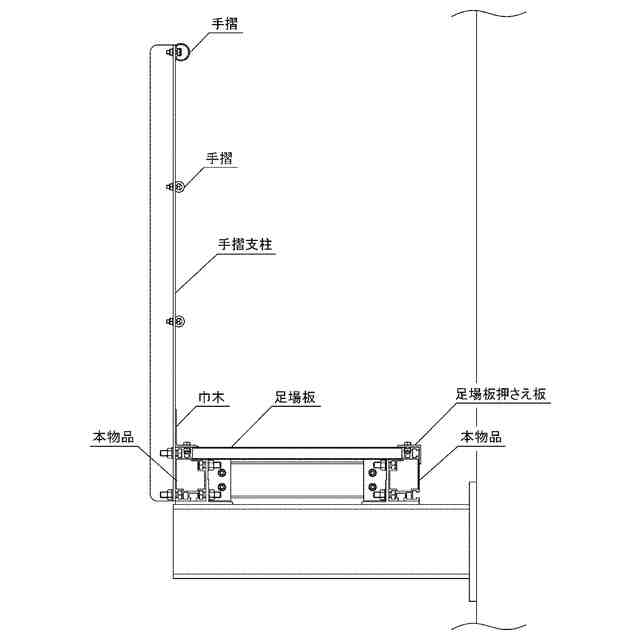

意匠に係る物品の説明本物品は、橋梁等の構造体に設置して、構造体の点検や補修等の作業を行う際の足場として使用される点検路において、足場板を架設するために左右一対で用いられる桁材である。本物品を備えた点検路によれば、手摺支柱を取り付ける場合(使用状態を示す参考正面図1の左右両側等)および手摺支柱を取り付けない場合(使用状態を示す参考正面図2および同参考斜視図の各右側)のいずれにおいても、本物品の巾木取付部に巾木をボルト・ナットで取り付けることができる。また、巾木を取り付けない場合(使用状態を示す参考正面図3の右側)には、本物品の巾木取付部に足場板押さえ板をボルト・ナットで取り付けることができる。

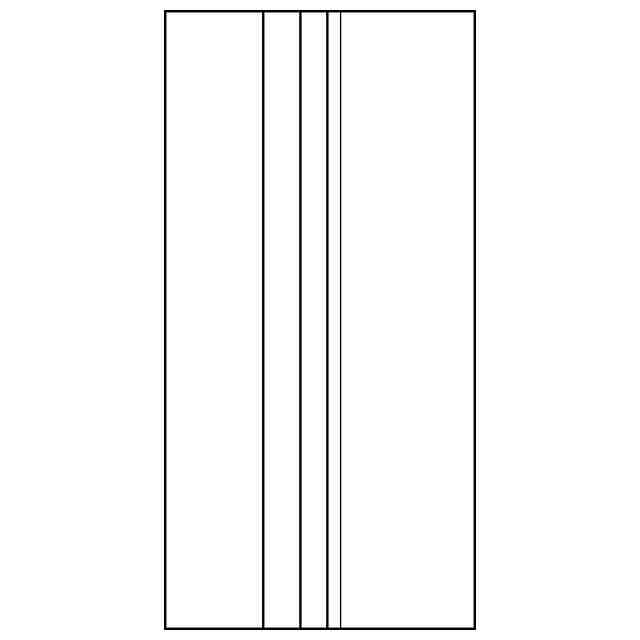

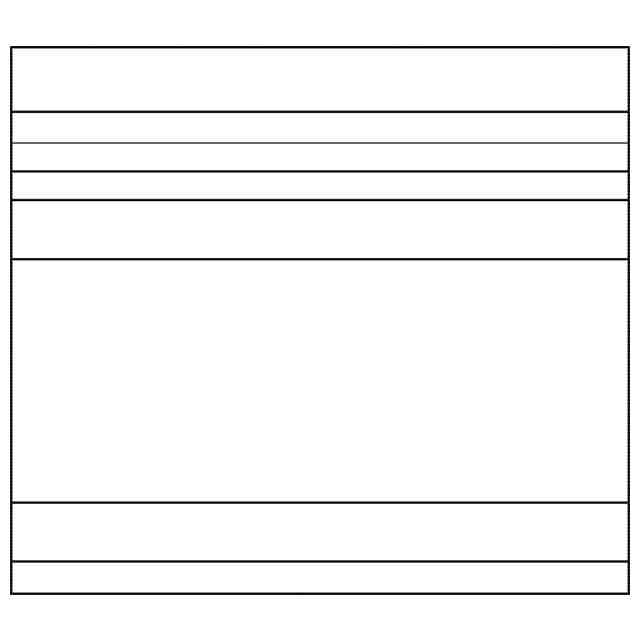

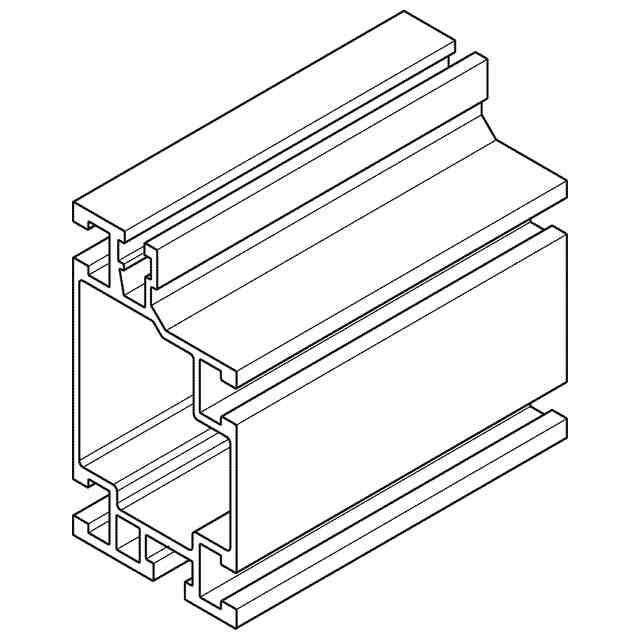

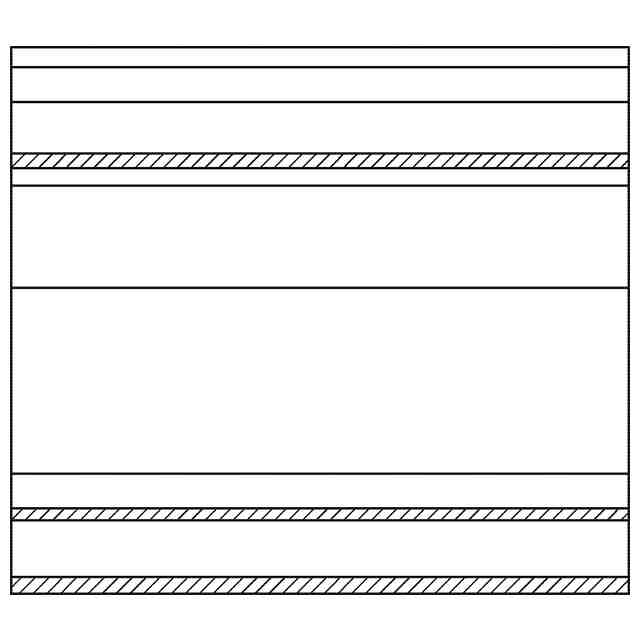

意匠の説明この意匠は、平面図において上下にのみ連続するものである。背面図は正面図と対称に表れる。斜視図、平面図および右側面図に表された細線は、いずれも立体表面の形状を特定するためのものである。

関連意匠
