発行日2024-09-30
公報種別意匠公報(S)
登録番号1781002
登録日2024-09-19
意匠に係る物品収納ラック
意匠分類F2-7120(筆記具、事務用具等)
出願番号2024004098
出願日2024-02-28
意匠権者イノマタ化学株式会社
代理人個人

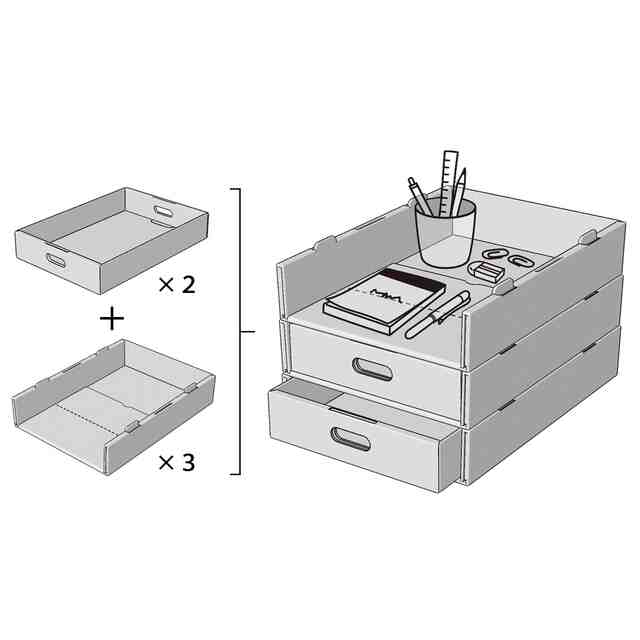

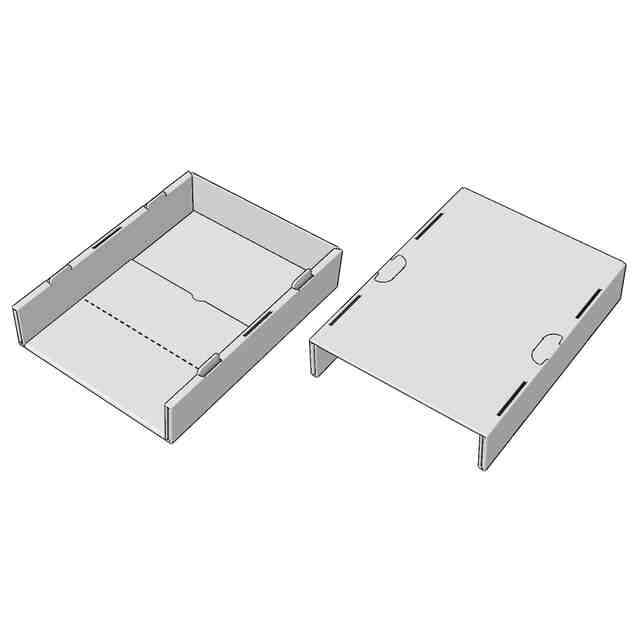

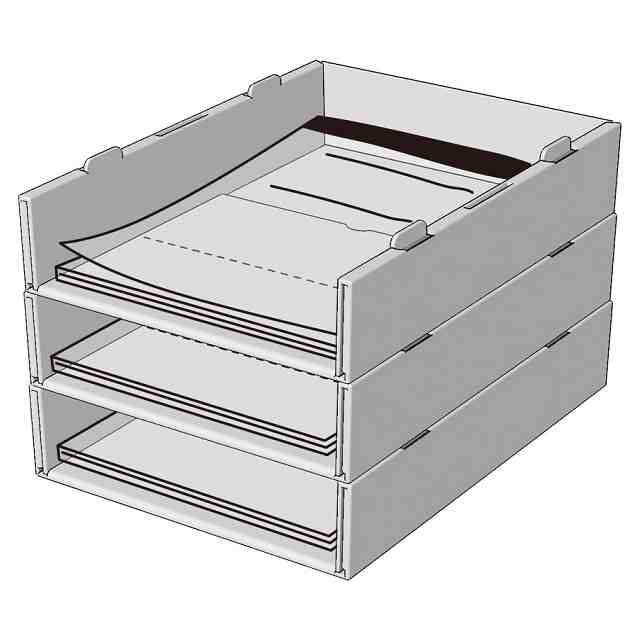

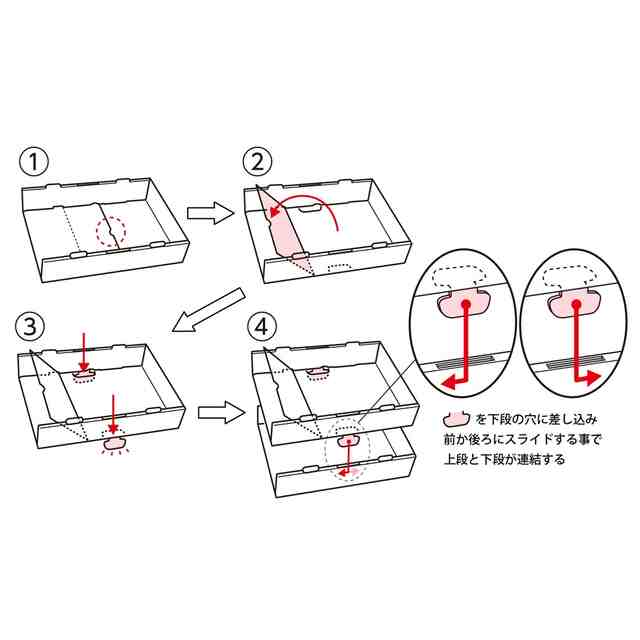

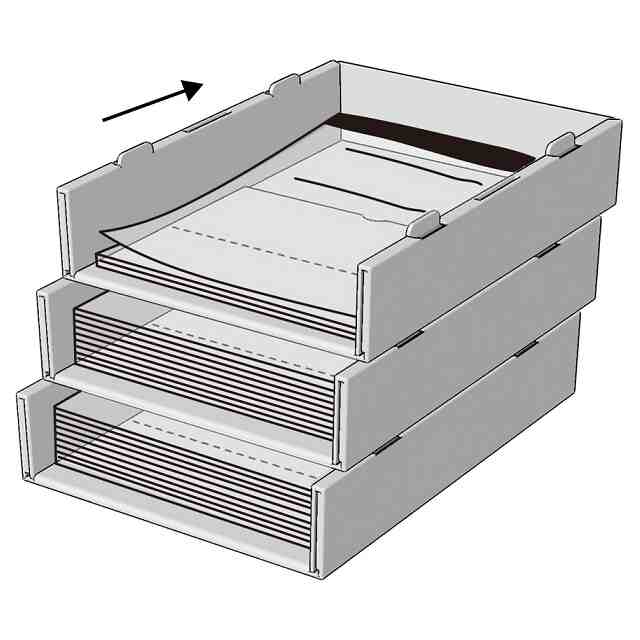

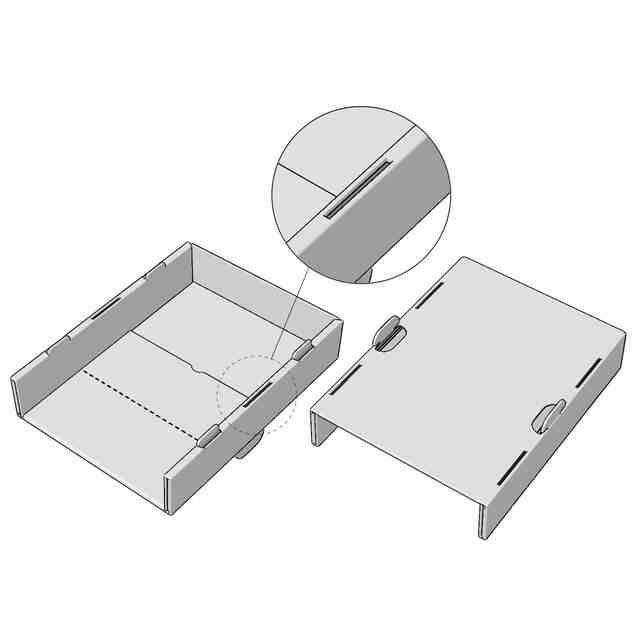

意匠に係る物品の説明本物品は収納ラックであり、コピー用紙、メモ用紙、筆記用具その他の文房具類・事務用品、小物、身の回り品などを効率よく整理して保管できる。本物品は対向する長い方の側壁の下方に設けた一対のフラップを、別途用意した本ラックの側壁上部にあるスリットに差し込み多段に積み上げることができる(収納ラックの積み重ね方法を示す説明図)。フラップは根元部分が狭まった下向きのキノコ状をなす。差し込まれたフラップはスリット内にて前進位置-後退位置間を移動でき、上下収納ラックが前面を揃えた位置、或いは上段が後退したセットバック位置にて上下連結された状態で積み上げができる(参考図1,2)。本物品収納ラックは多段に組み立て、これに別途用意した矩形のトレイを引出しトレイとして装着し用いることができる。参考図3は本物品の収納ラックを3段に積み上げ、これに収納トレイ2個を組み入れた使用状態を示す。本物品の材料は段ボール、厚紙、樹脂板を用いることができ種々の着色を施すことができる。
意匠の説明各図の表面部全面に表された濃淡は、いずれも立体表面の形状を特定するためのものである。

関連意匠
