発行日2024-09-17
公報種別意匠公報(S)
登録番号1780047
登録日2024-09-06
意匠に係る物品ガス検知器
意匠分類H7-110(電子情報入出力機器)
出願番号2024002911
出願日2024-02-09
意匠権者新コスモス電機株式会社
代理人個人,個人

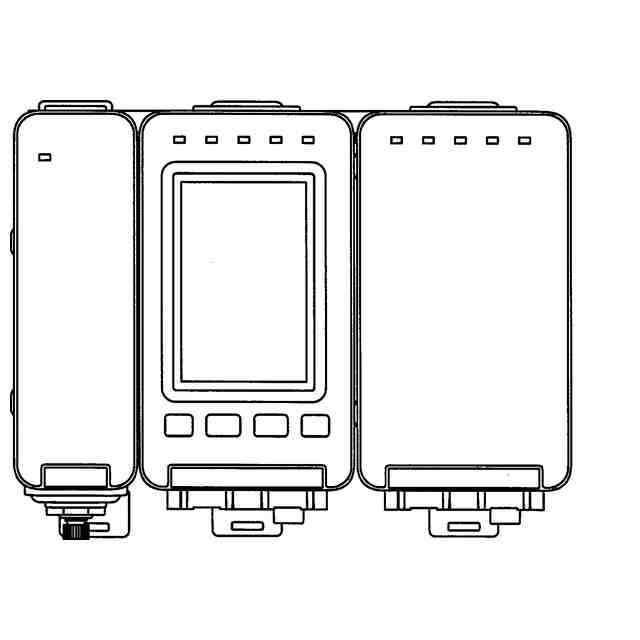

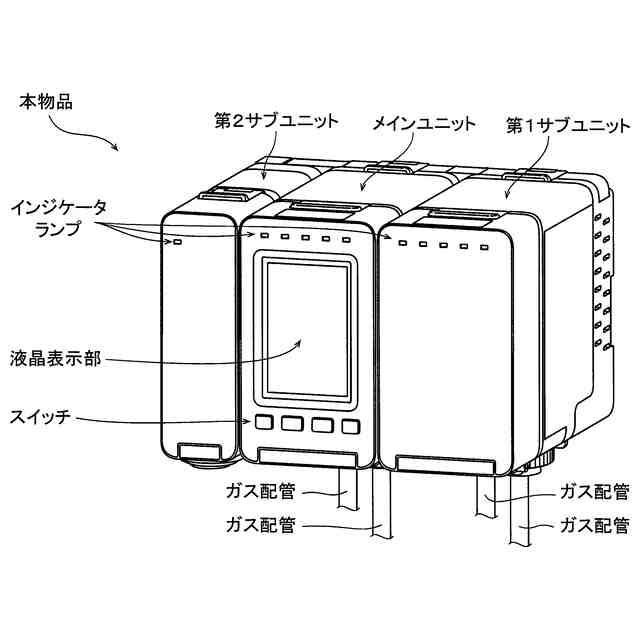

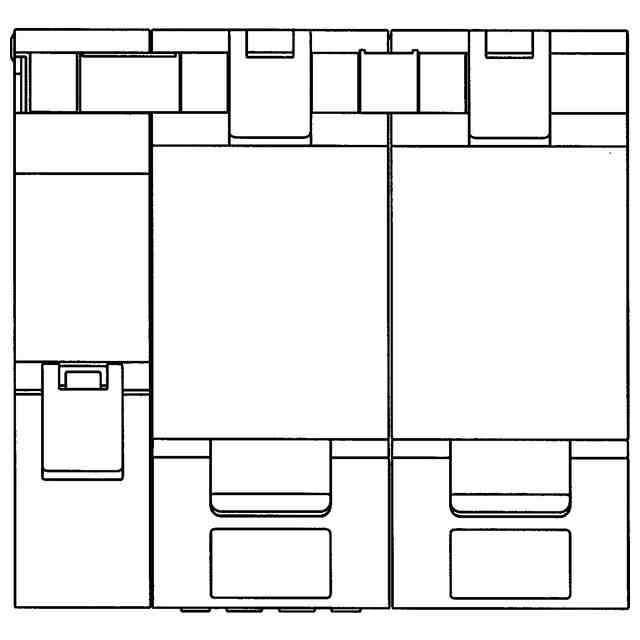

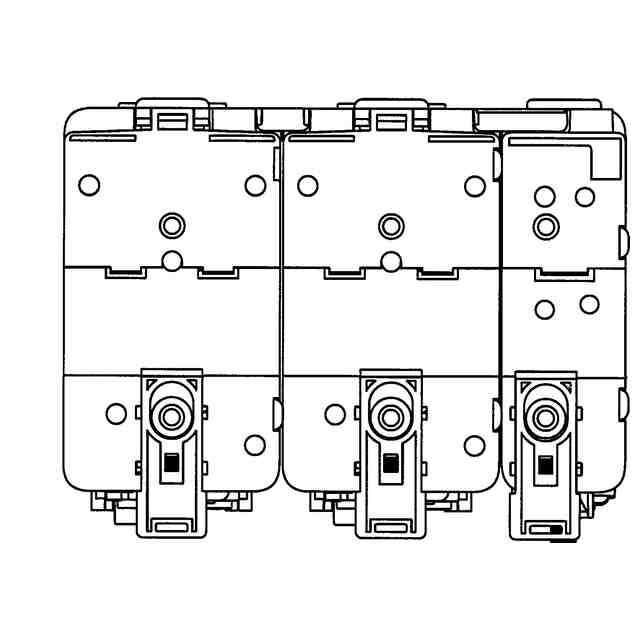

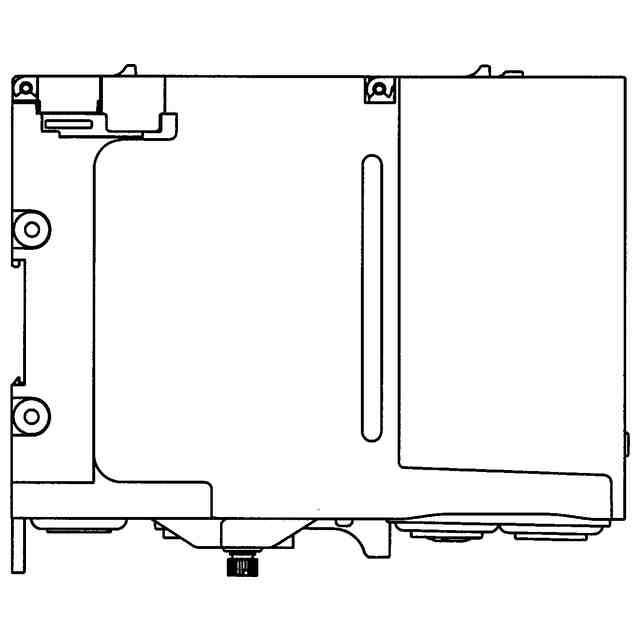

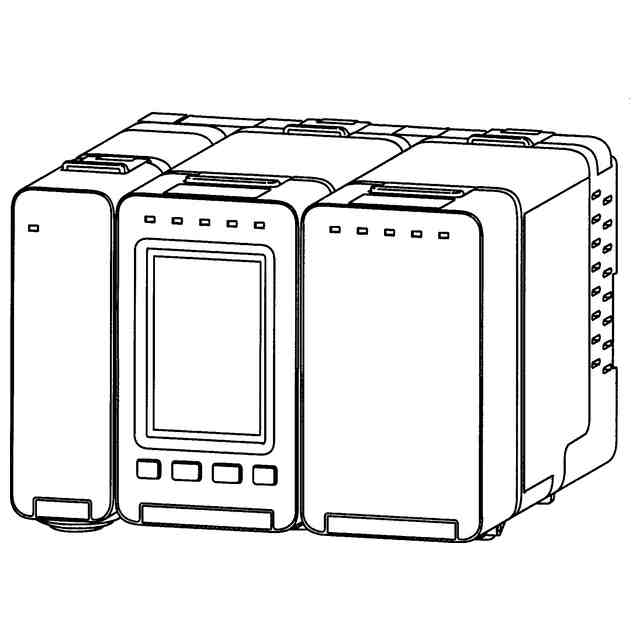

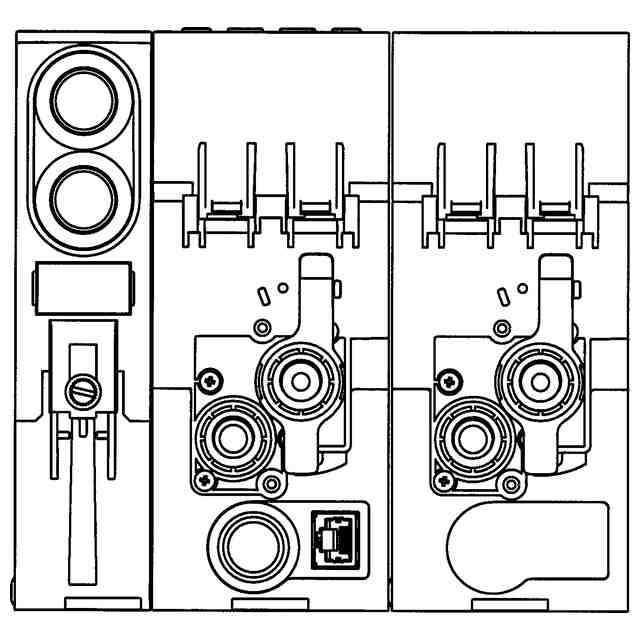

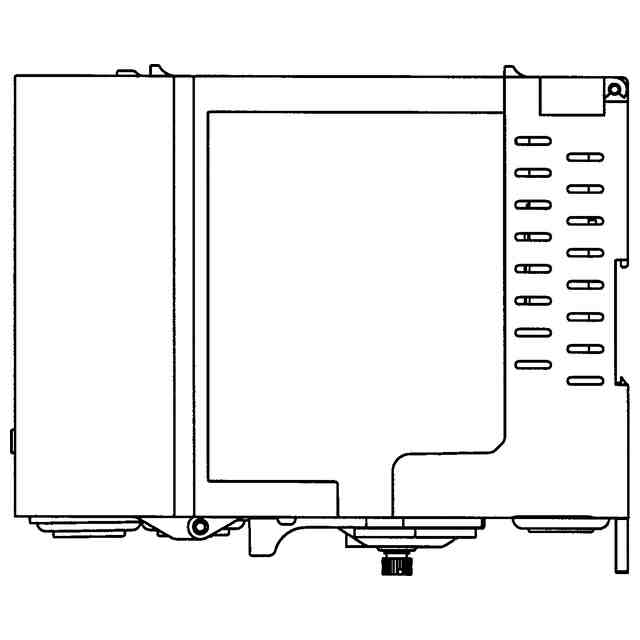

意匠に係る物品の説明本物品は、検知対象ガスを検知するガス検知器である。使用状態を示す参考斜視図に示すように、本物品は、メインユニットと、第1サブユニットと、第2サブユニットとの、相互に連結された3ユニットで構成されている。第1および第2サブユニットは、メインユニットの機能拡張用ユニットであり、単独では動作せず、メインユニットに接続することで機能する。メインユニットおよび第1サブユニットの各々は、底面のガス導入口に接続されたガス配管から内部のガス検知部に採取ガスを導入してガス検知を行い、底面のガス導出口に接続されたガス配管から採取ガスを排出する。第2サブユニットは、外部機器接続用モジュールを内蔵し、様々な外部機器とメインユニットとの間で信号の入出力を行う機能を有する。メインユニットの正面には、上部から順に、5つのインジケータランプ、液晶表示部、4つのスイッチが設けられている。第1サブユニットの正面には、上部に、5つのインジケータランプが設けられている。第2サブユニットの正面には、上部に、1つのインジケータランプが設けられている。
意匠の説明

関連意匠
