発行日
2024-07-11
公報種別
意匠公報(S)
登録番号
1775200
登録日
2024-07-03
意匠に係る物品
収納棚
意匠分類
D6
-53(室内整理用家具・用具)
出願番号
2023019257
出願日
2023-09-20
意匠権者
株式会社ウッドワン
代理人
弁理士法人はなぶさ特許商標事務所
意匠に係る物品の説明

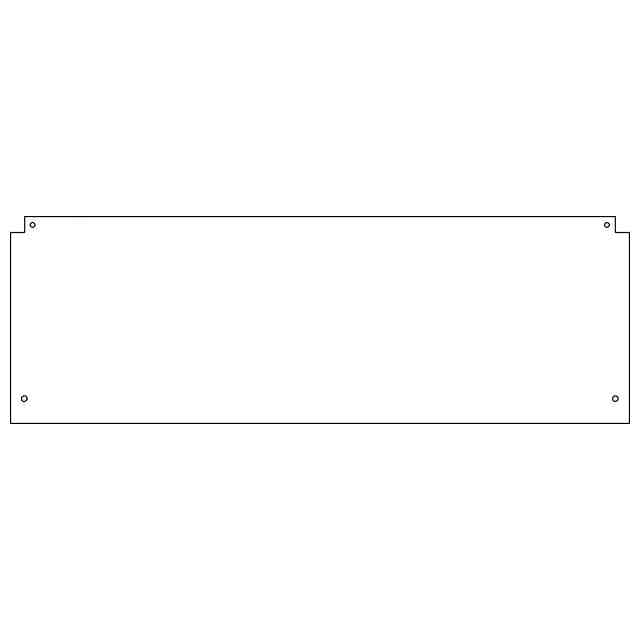

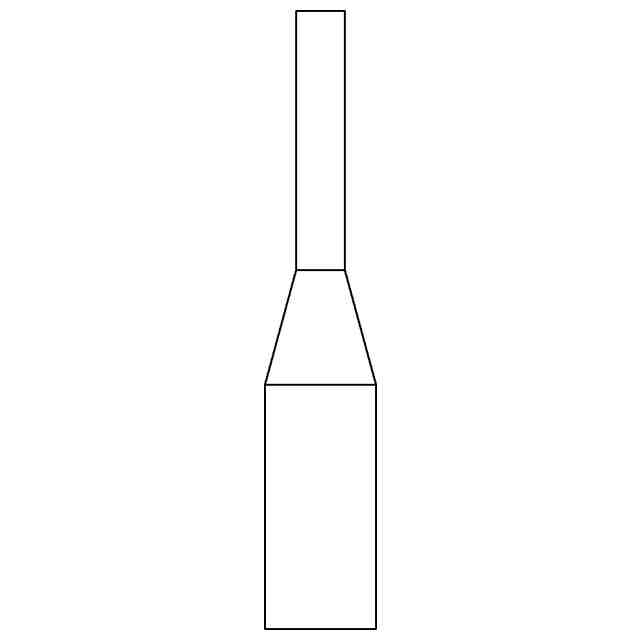

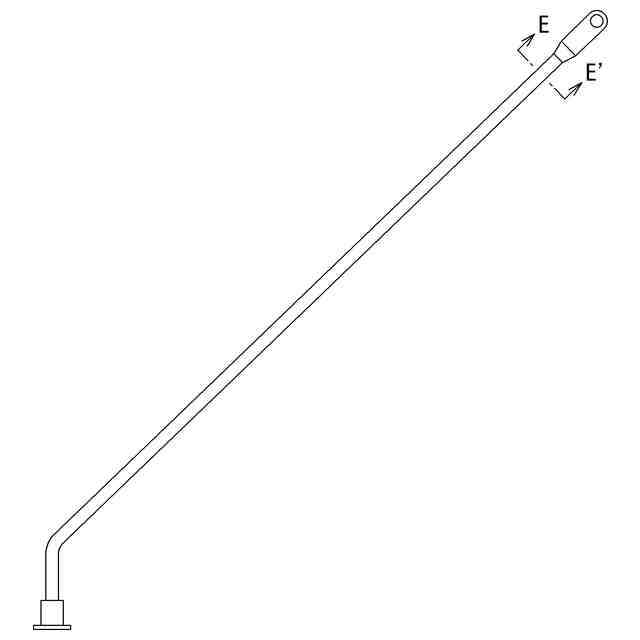

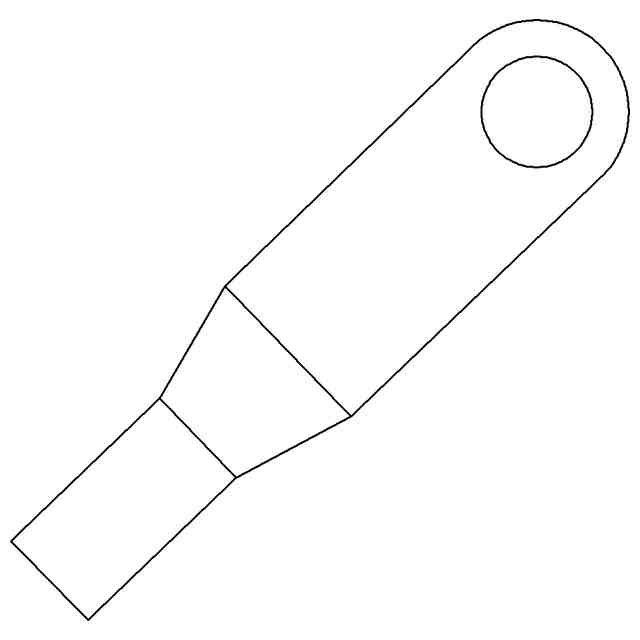

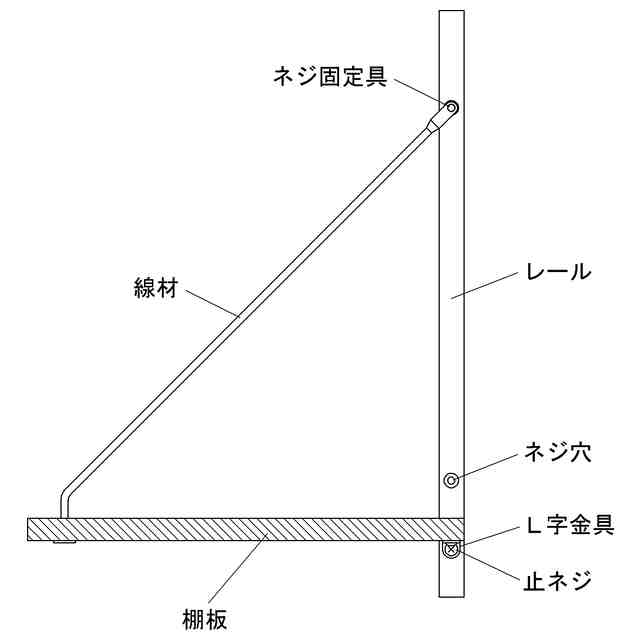

本物品は、組立て式の収納棚であり、壁に取り付けられるレール(このレールに適宜間隔をおいてネジ穴が設けられている)、棚板と、棚板の両側端を支える線材、線材をレールに固定する固定具、棚板をレールに接する部分に載せるための金具等のパーツから成るもの(各部の名称を示す参考図等参照)で、これが適宜の数、配設できるものである。 線材は丸棒で、レール取付部は平坦に加工されネジ穴が開けられており、線材の棚板の接合部にはネジが切られナットで固定される(線材のみの図面等参照)。
意匠の説明

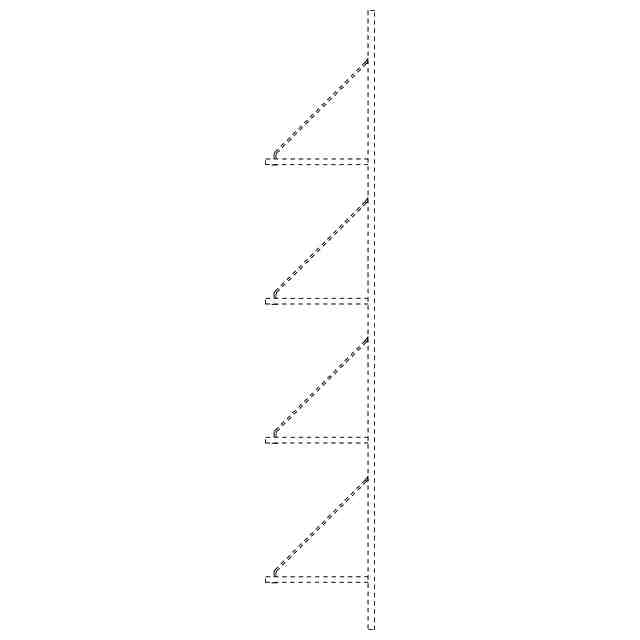

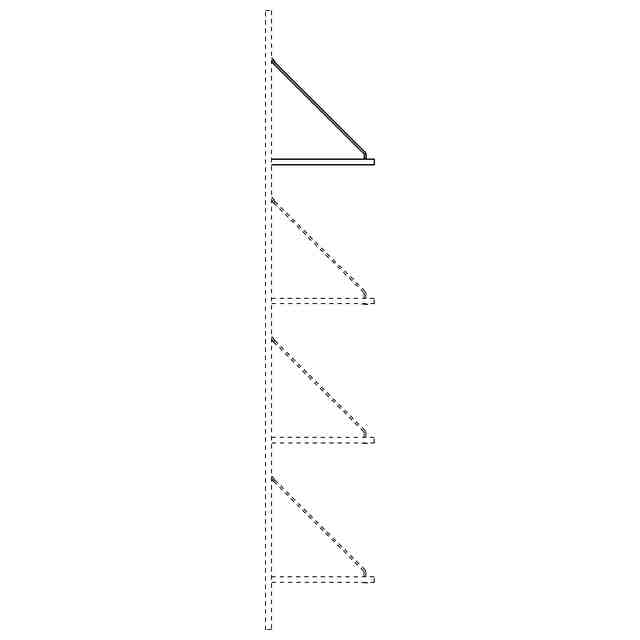

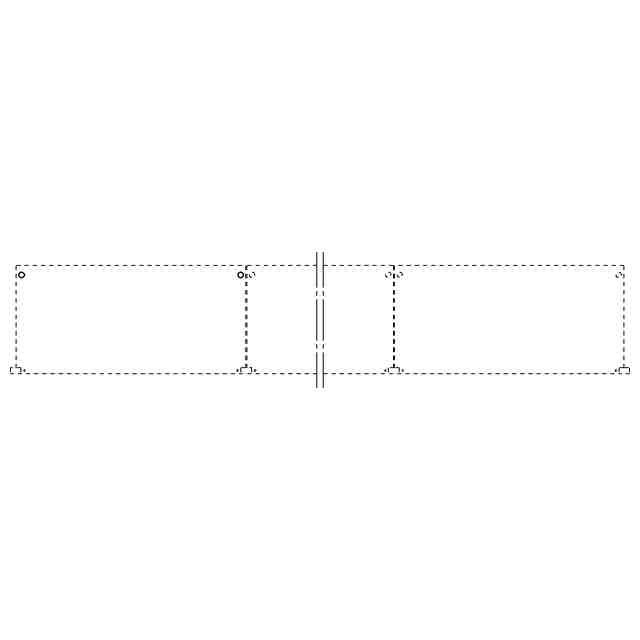

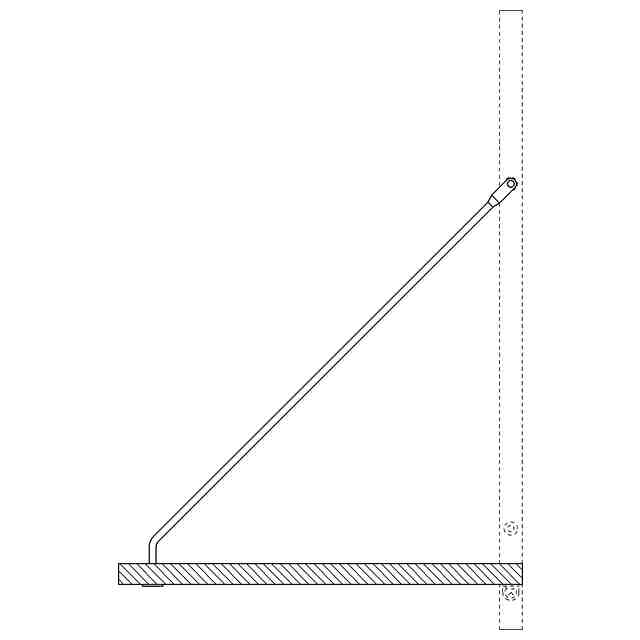

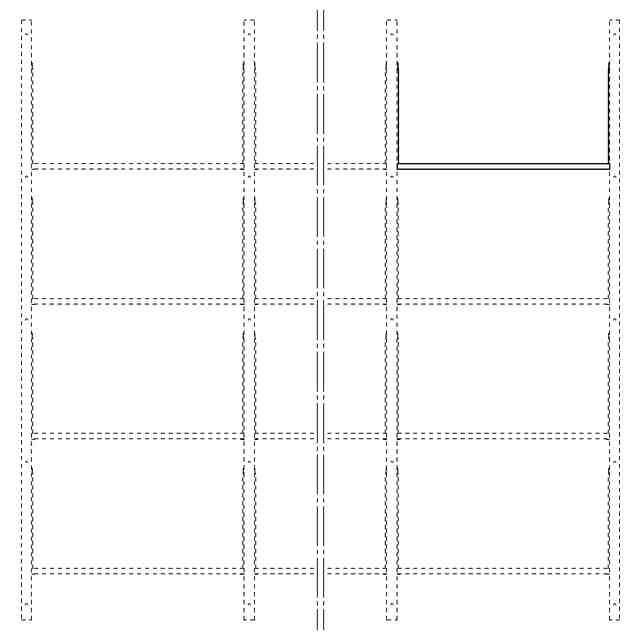

実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。断面図も含めて部分意匠として意匠登録を受けようとする部分を特定している。 図面上、中間省略する寸法は、1.3cmである。
意匠ウォッチbot のツイートを見る
この意匠をJ-PlatPatで参照する
