発行日2024-07-11
公報種別意匠公報(S)
登録番号1775201
登録日2024-07-03
意匠に係る物品収納棚
意匠分類D6-53(室内整理用家具・用具)
出願番号2023019258
出願日2023-09-20
意匠権者株式会社ウッドワン
代理人弁理士法人はなぶさ特許商標事務所

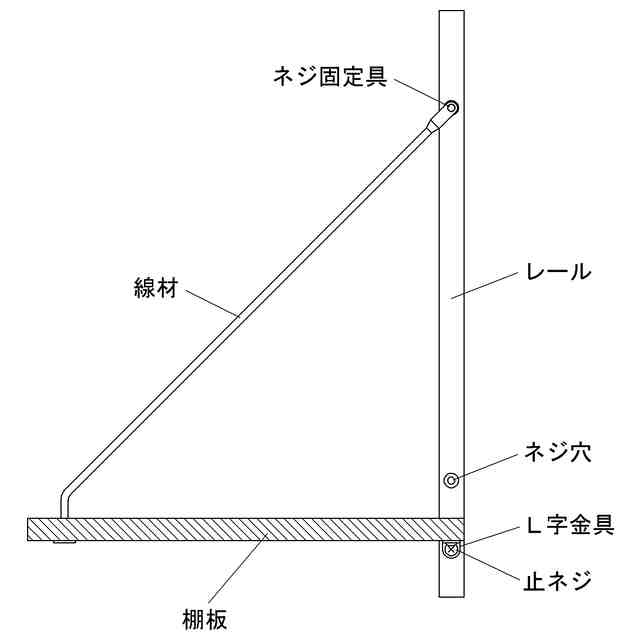

意匠に係る物品の説明本物品は、組み立て式の収納棚であり、壁に取り付けられるレール(このレールに一定間隔に設けられたネジ穴が設けられている)、棚板と、棚板の両側端を支える線材、線材をレールに固定する固定具、棚板をレールに接する部分に載せるための金具等のパーツから成るもの(各部の名称を示す参考図等参照)で、これが適宜の数、配置できるものである。 線材は丸棒で、レール取付部は平坦に加工され、ネジ穴が設けられており、線材の棚板の接合部にはネジが切られナットで固定され(線材のみの図面等参照)、止ネジとL字金具の部分により、棚板を係止する。

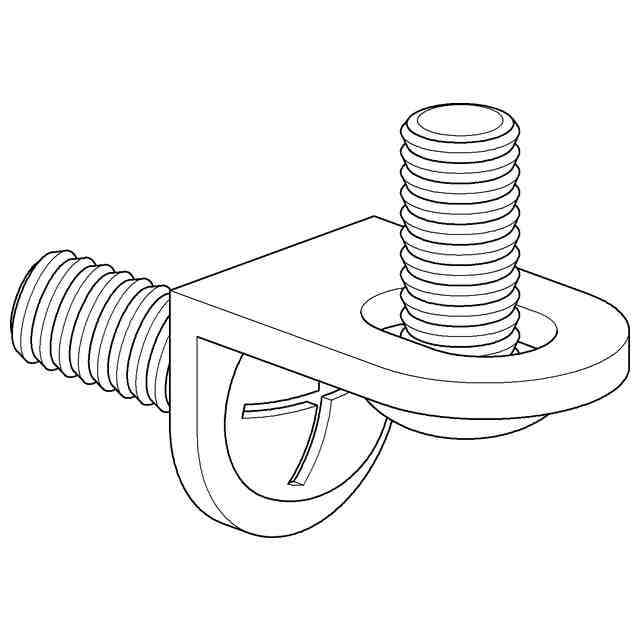

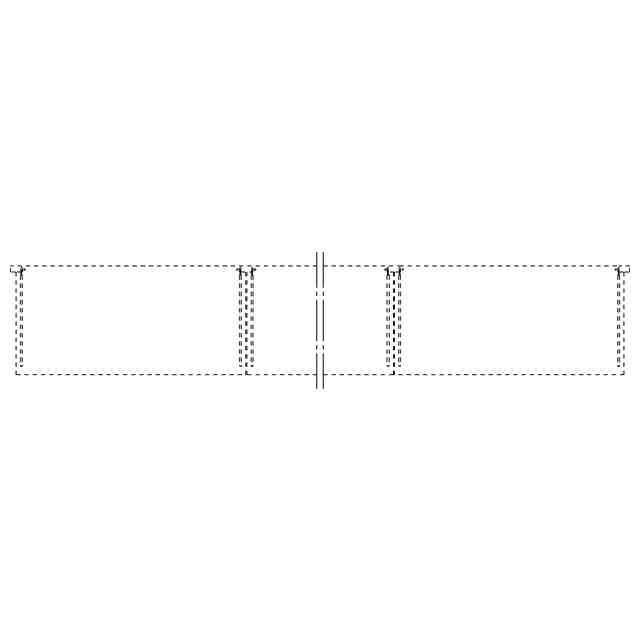

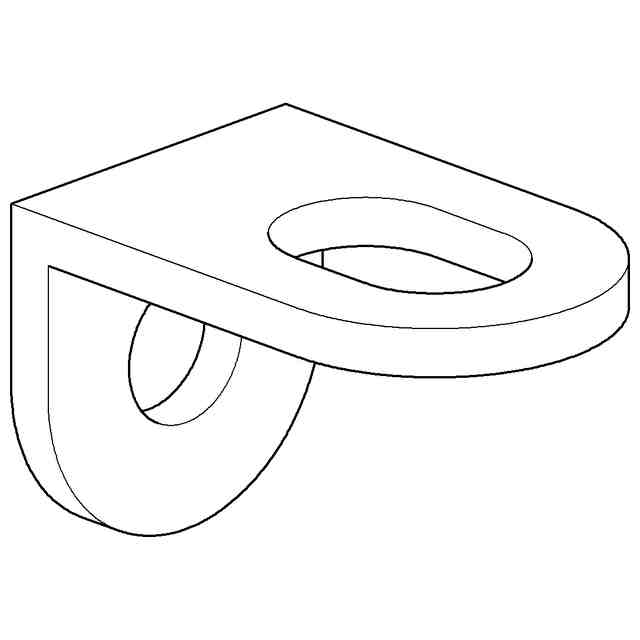

意匠の説明実線で表した部分(L字金具と止ネジ)が、部分意匠として意匠登録を受けようとする部分である。断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。図面上、中間省略の寸法は1.3cmである。右側面図は左側面図と対称に表われるので省略する。底面図は、部分意匠として意匠登録を受けようとする部分が現れないので省略する。
