発行日2024-05-29
公報種別意匠公報(S)
登録番号1771687
登録日2024-05-21
意匠に係る物品連結具
意匠分類D3-29(発光具及び照明器具)
出願番号2023024467
出願日2023-11-28
意匠権者株式会社大和精密
代理人個人,個人

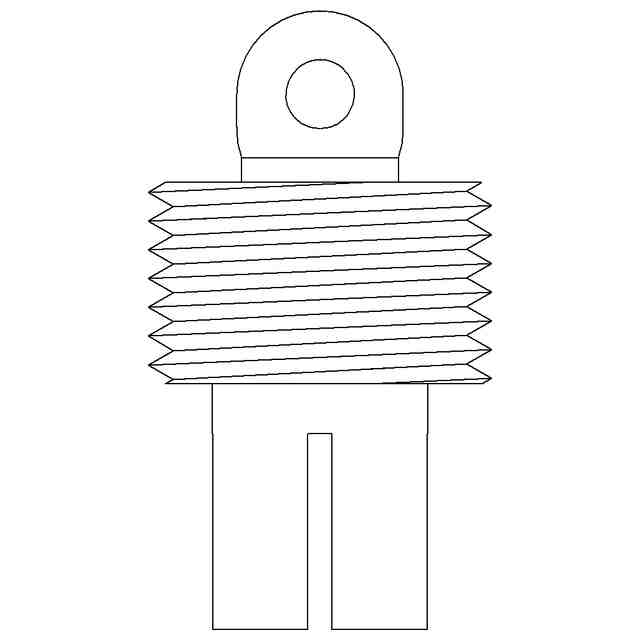

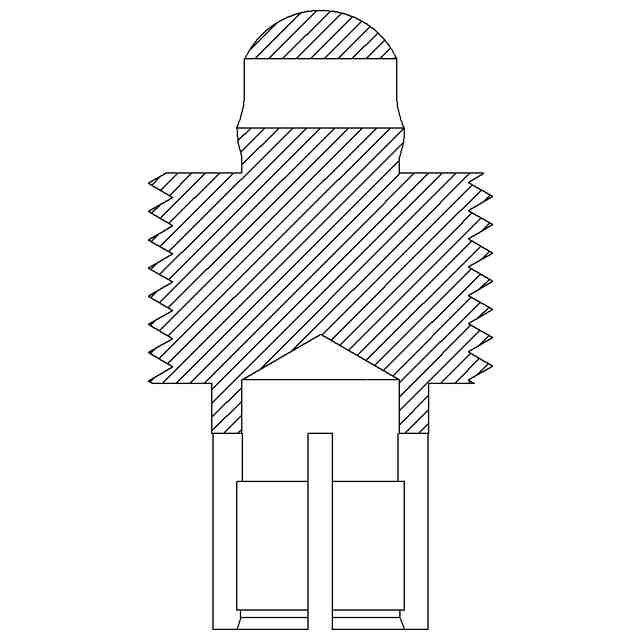

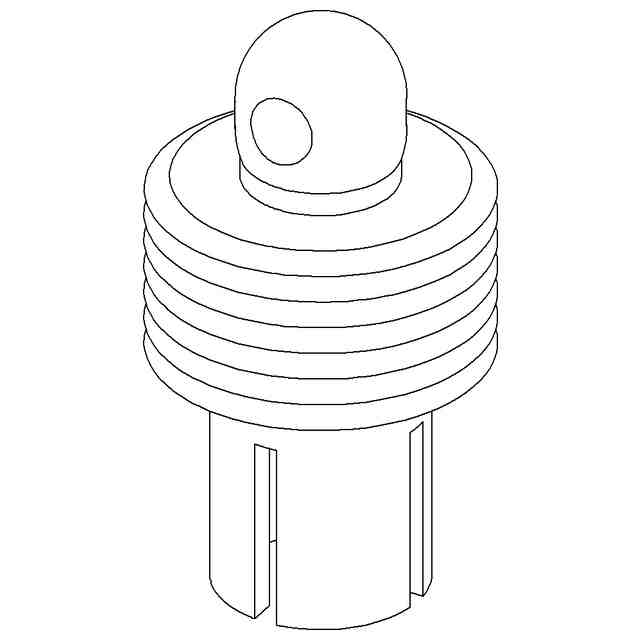

意匠に係る物品の説明本物品は、アロマキャンドルなどのキャンドル又は固形燃料を設置して用いるためのホルダーや、五徳あるいはランタンカバーなどを形成するための構成体を接続するための連結具である。実際の使用に際しては、「使用状態を示す参考断面図」から明らかなように、本物品を使用した複数の構成体において、本物品の上部凸部と下部凹部を嵌合し、平面視において四角形(使用状態を示す参考斜視図)・六角形あるいは八角形など、用途に合わせて所望の大きさの内部空間及び高さのやぐらを形成するために用いるものである。本物品の外周に形成された雄ネジは、構成体の両端部に形成された雌ネジに螺入されて、本物品を構成体に固定するためのものである。また、本物品の構成体への取り付けは、雄ネジを雌ネジに螺入する際に、上部凸部に形成された貫通孔に棒を通し、この棒を、上部凸部を中心にして旋回させることにより行われる。
意匠の説明

関連意匠
