意匠ウォッチ

発行日2025-05-02
公報種別意匠公報(S)
登録番号1762335
登録日2024-01-17
意匠に係る物品エックス線照射機
意匠分類J7-361(医療機械器具)
出願番号2022028038
出願日2022-12-27
意匠権者富士フイルム株式会社
代理人弁理士法人太陽国際特許事務所

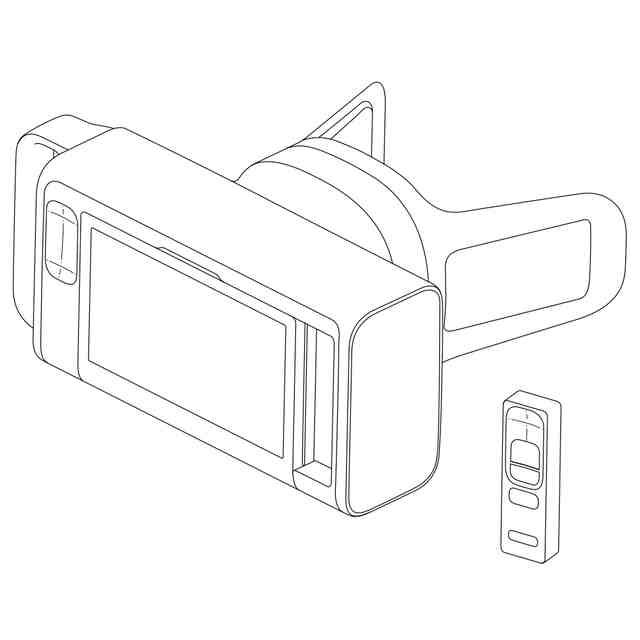

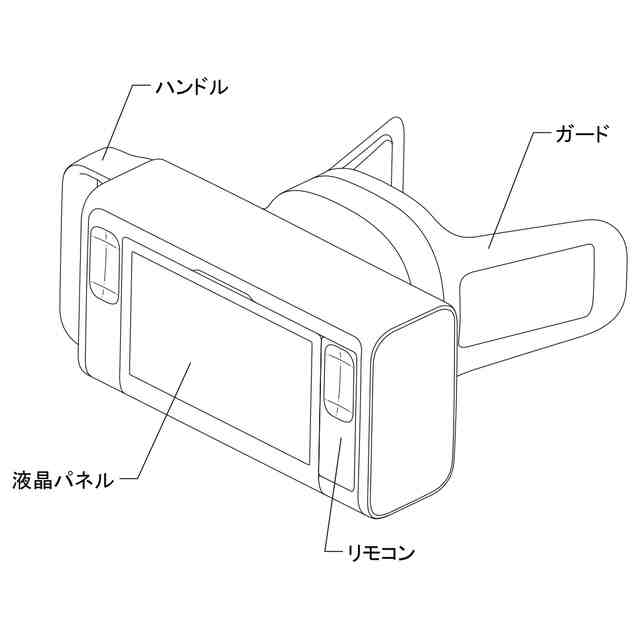

意匠に係る物品の説明本物品は、エックス線撮影に用いられ、エックス線を受診者に照射するエックス線照射機であり、エックス線管球が内蔵されている。[各部の名称を示す参考斜視図]に示すように、本物品の正面には、エックス線管球と受診者との距離を一定以上離隔するためのガードが取り付けられている。また、本物品の側面には、本物品を保持するためのハンドルが取り付けられている。また、本物品の背面には、X線が照射される範囲等を表示できる液晶パネル及びリモコンが取り付けられている。リモコンは、操作面を内側へ向けた姿勢で本体に着脱自在に取り付けられており、[リモコンを外した状態を示す参考斜視図]に示すように、本体と分離した状態で使用することができる。

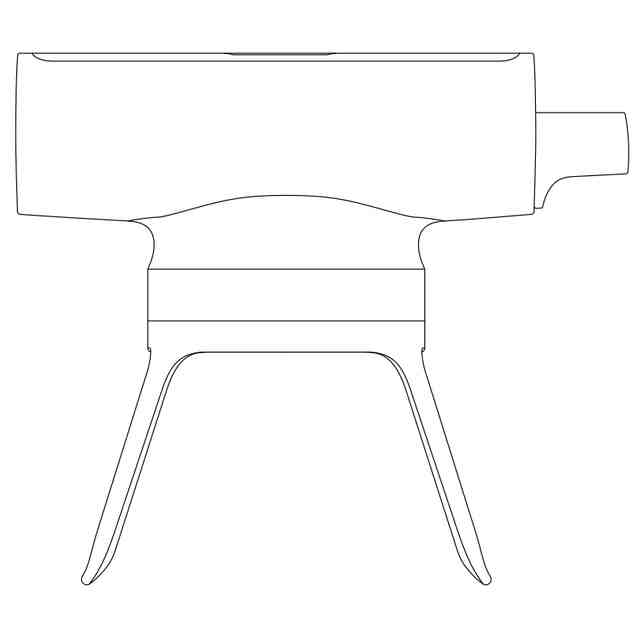

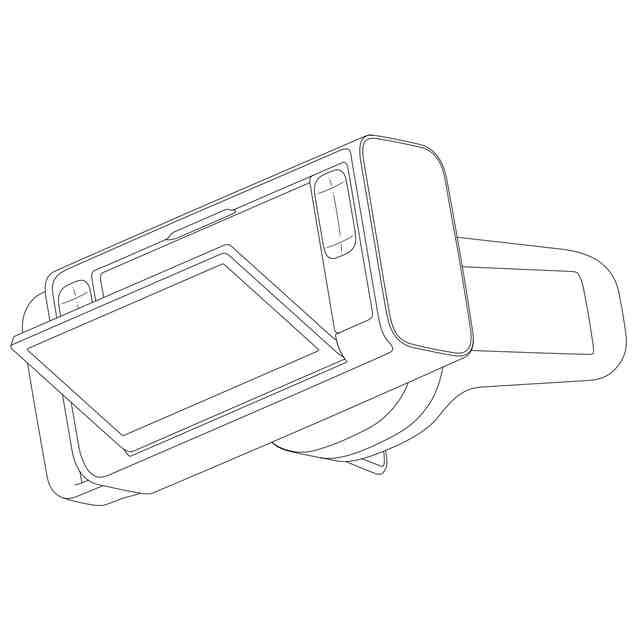

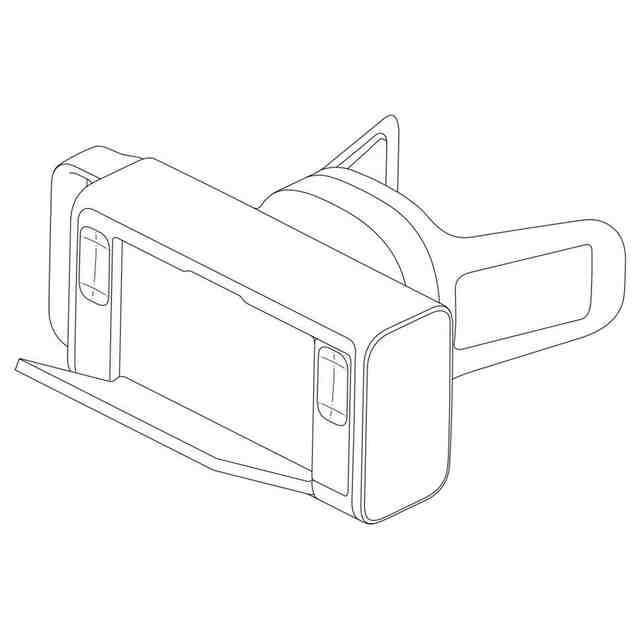

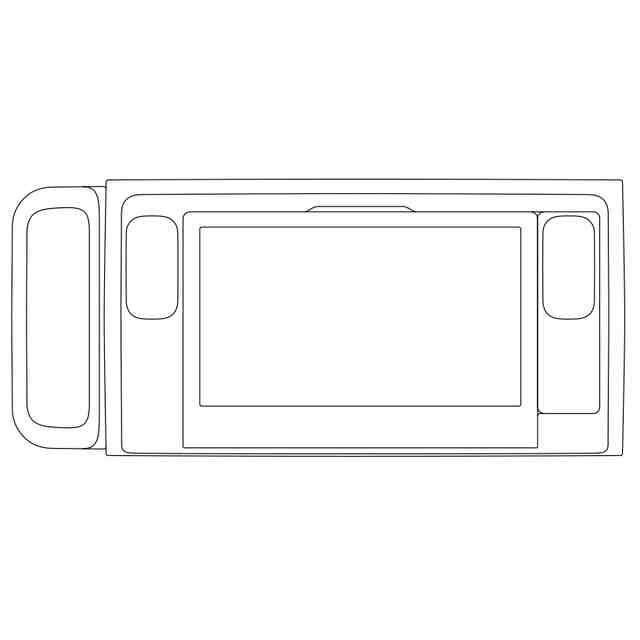

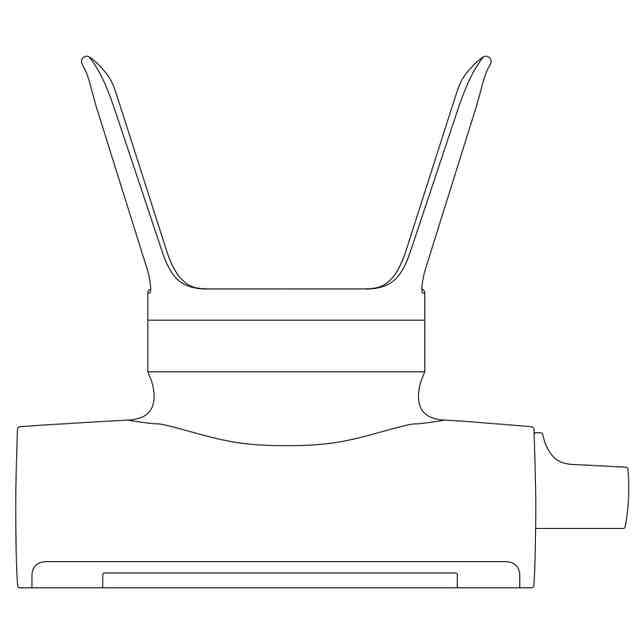

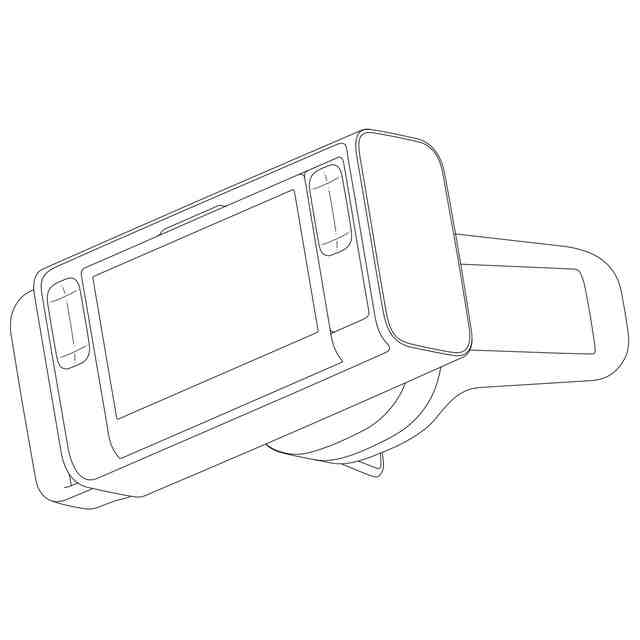

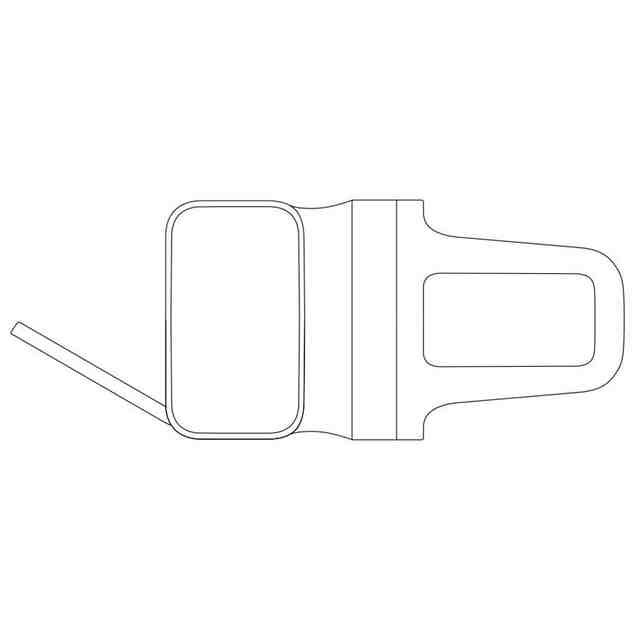

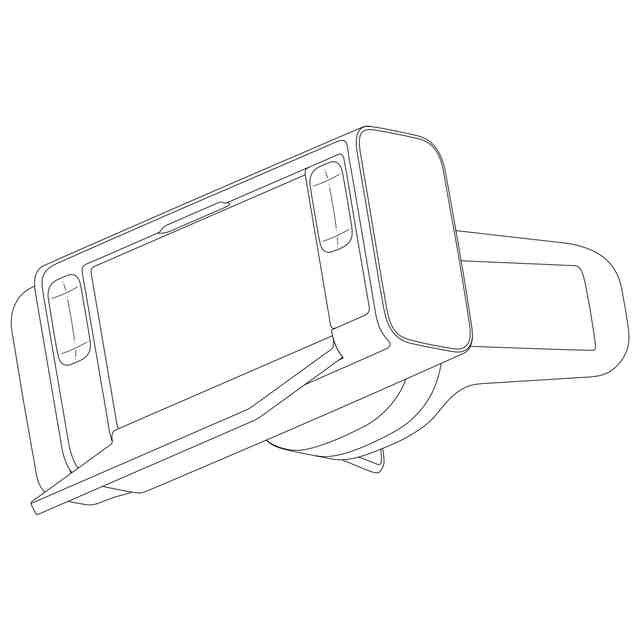

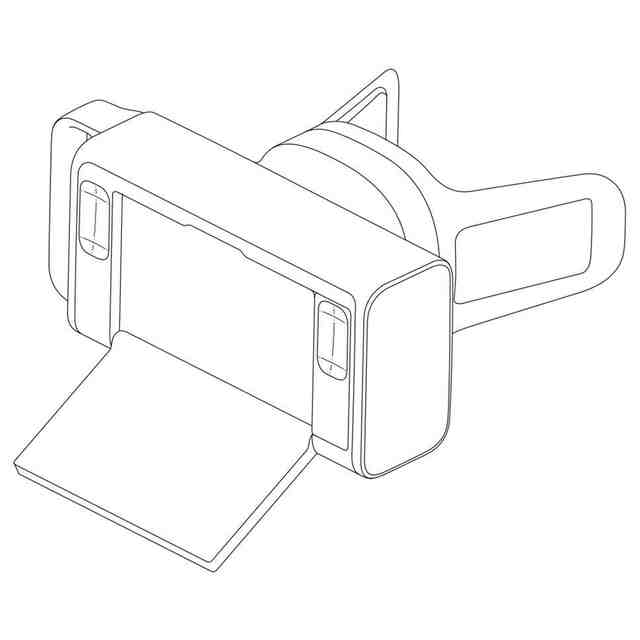

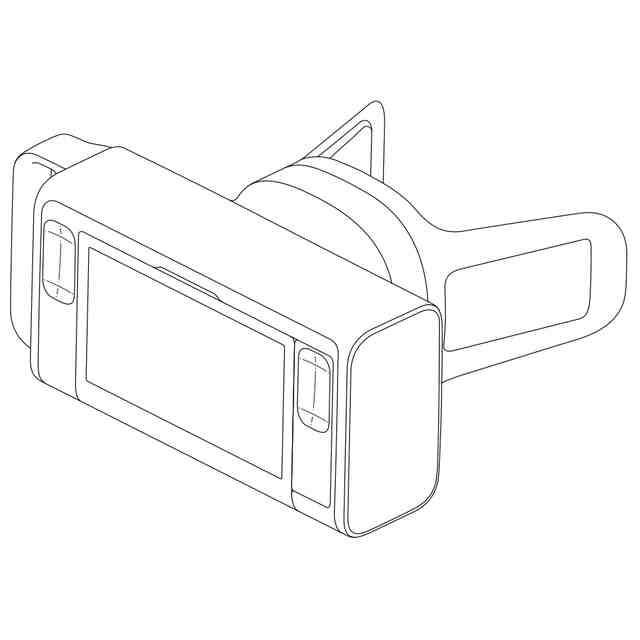

意匠の説明本願意匠は、液晶パネルを、下端部を中心に回転させることで液晶面を任意の角度に切り替えることができる動的意匠に係るものであり、本物品が有する機能に基づいてその形状は変化する。[正面側斜視図]、[正面図]に表された細い斜線は、いずれも模様を表す線ではなく立体表面の形状を示す線であり、ガラス製等の透明部であることを表す。[背面側斜視図]、[液晶パネルを60°回転させた背面側斜視図]、[液晶パネルを120°回転させた背面側斜視図]、[背面底面側斜視図]、[液晶パネルを60°回転させた背面底面側斜視図]、[液晶パネルを120°回転させた背面底面側斜視図]、[リモコンを外した状態を示す参考斜視図]及び[各部の名称を示す参考斜視図]に表された曲線状の細線は、いずれも模様を表す線ではなく物品の立体表面の形状を表す線である。
