意匠に係る物品生体組織採取器具
意匠分類J7-360(医療機械器具)
出願番号2023016602
出願日2023-08-15
意匠権者富士フイルム株式会社
代理人弁理士法人太陽国際特許事務所

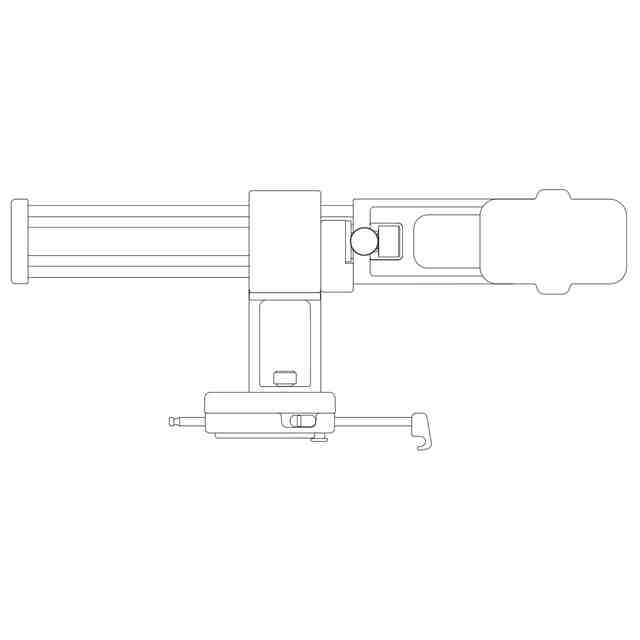

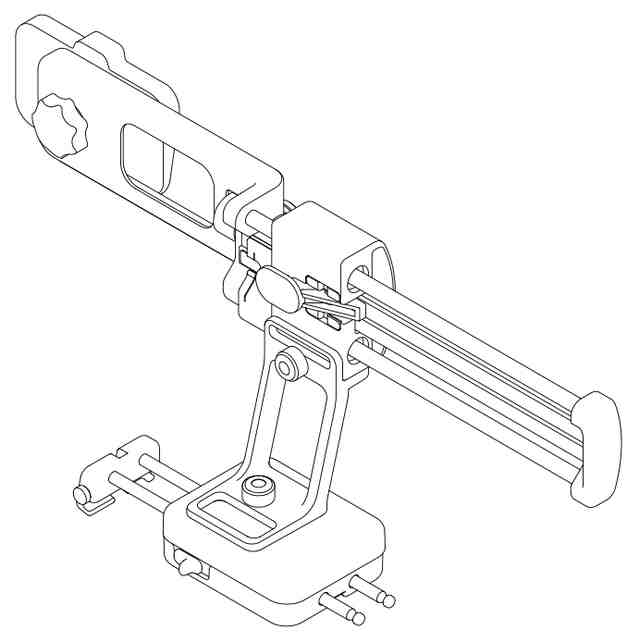

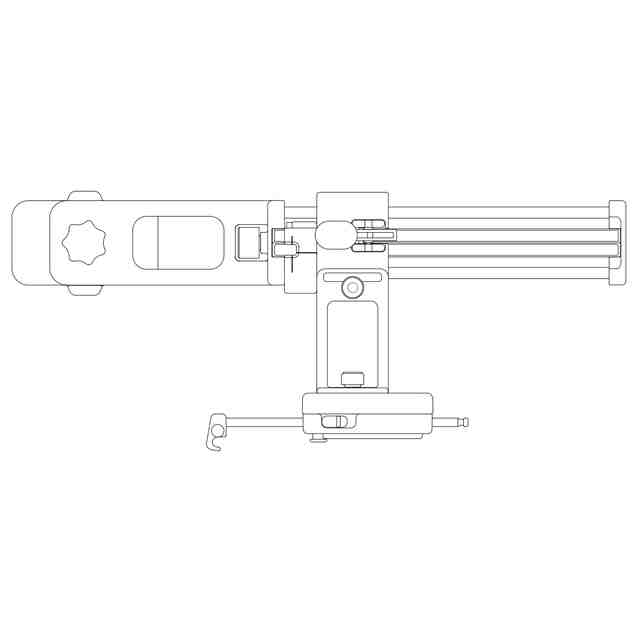

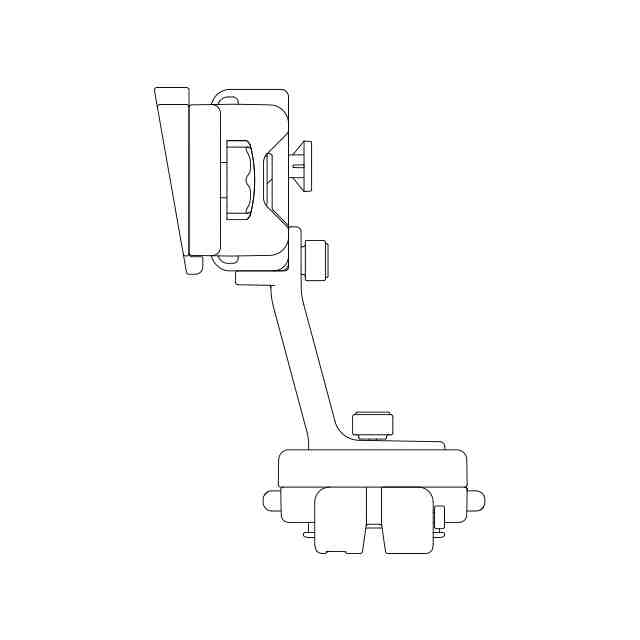

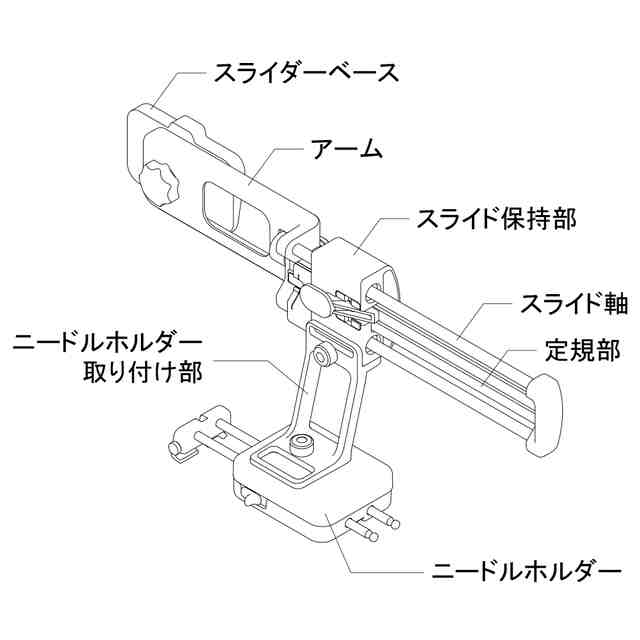

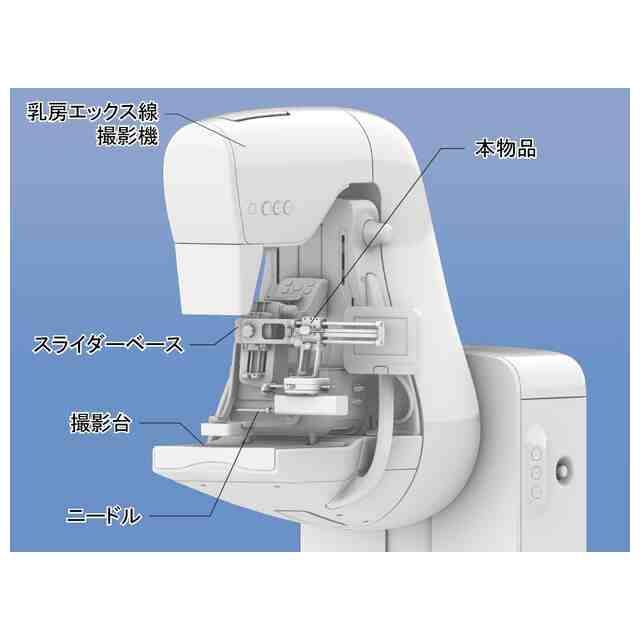

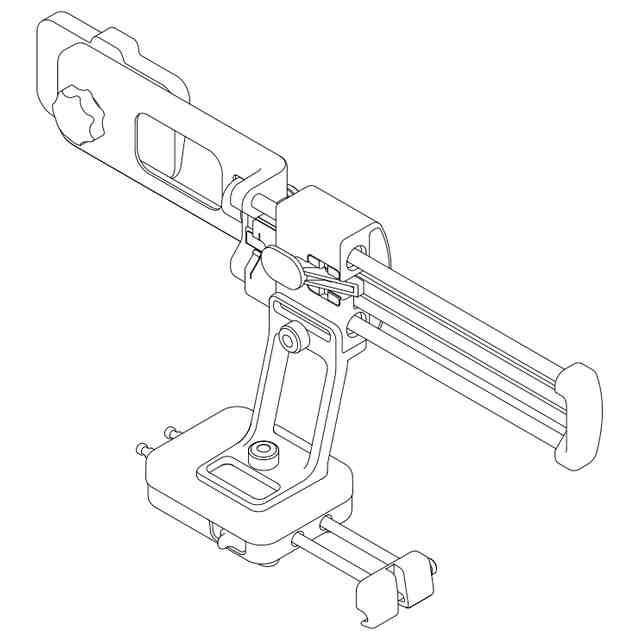

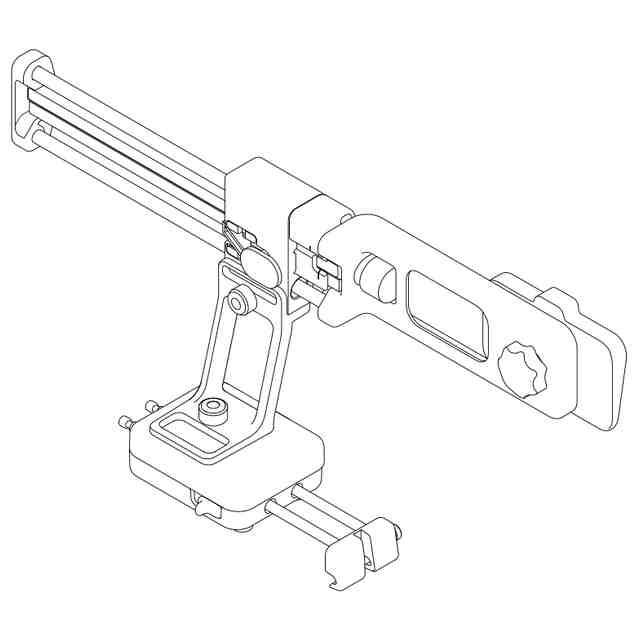

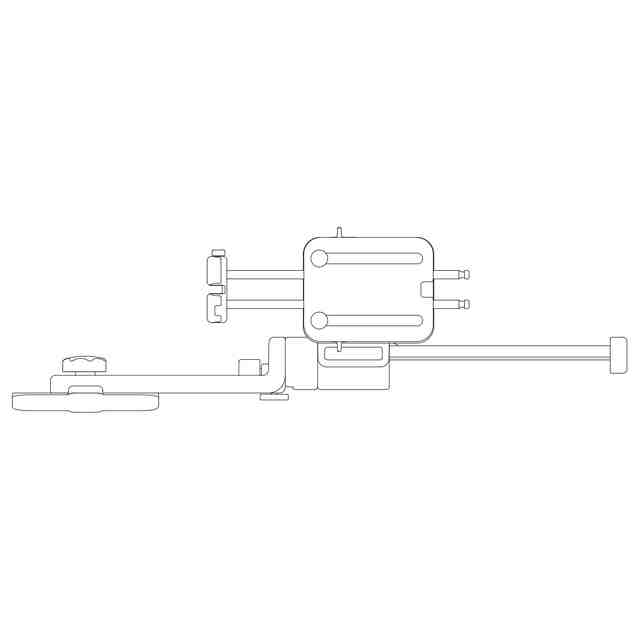

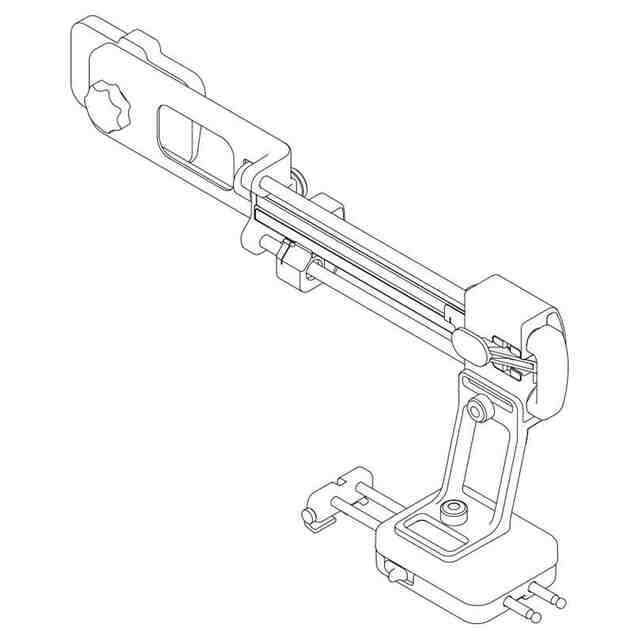

意匠に係る物品の説明本物品は、エックス線照射部と撮影台とを備えた乳房エックス線撮影機に取り付けられる生体組織採取器具である。生体組織採取器具は、乳房に穿刺され乳房内の生体組織を採取するニードルを保持するニードルホルダーを有しており、[本物品の設置状態を示す参考図]に示すように、本物品のニードルホルダーには、ニードルの軸方向が撮影台の天面と平行になる横向きの姿勢でニードルが固定される。[斜視図2]に示すように、スライド保持部はニードルホルダーを保持しスライド軸に対してスライドさせることができる。このスライドにより、撮影台に載置された乳房に横方向からニードルを穿刺することができる。また、[斜視図2]及び[斜視図3]に示すように、ニードルホルダーは、ニードルホルダー取り付け部に対して水平面内で回転させて取り付けることができる。これにより、ニードルの向きを変えることができる。また、生体組織採取器具は、スライダーベースが乳房エックス線撮影機に取り付けられて固定される。[斜視図3]及び[斜視図4]に示すように、アーム、スライド軸及びスライド保持部は、スライダーベースに対して180°回転して取り付けることが可能である。ニードルホルダー取り付け部は、180°回転したスライド保持部の下方側に付け替えられる。これにより、撮影台に対する本物品の左右位置を変えることができる。なお、ニードルの位置を把握するために、スライド軸と一体的に形成された定規部には目盛りを付けてもよい。[スライド軸とスライド保持部を示す参考斜視図]に示すように、スライド保持部には、定規部に対するスライド保持部の位置を把握するためのガイドラインが設けられている。
