発行日2024-12-26
公報種別意匠公報(S)
登録番号1759890
登録日2023-12-12
意匠に係る物品ショッピングカート
意匠分類G2-52(車両)
出願番号2023006326
出願日2023-03-29
意匠権者アロン化成株式会社
代理人個人,個人

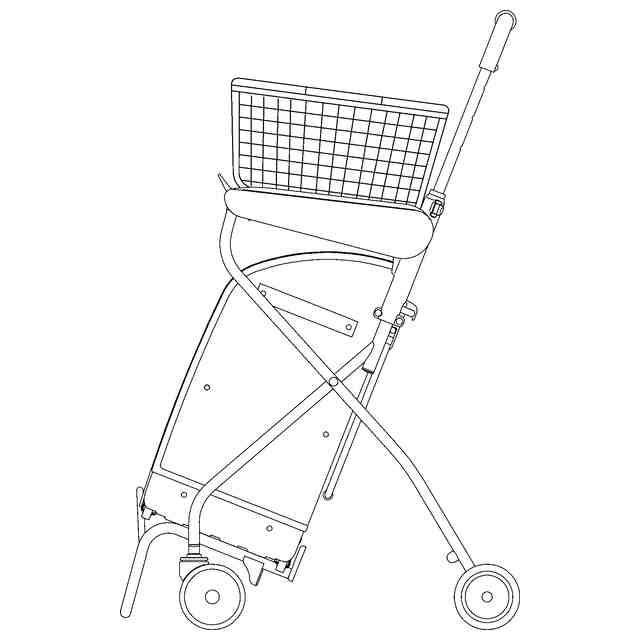

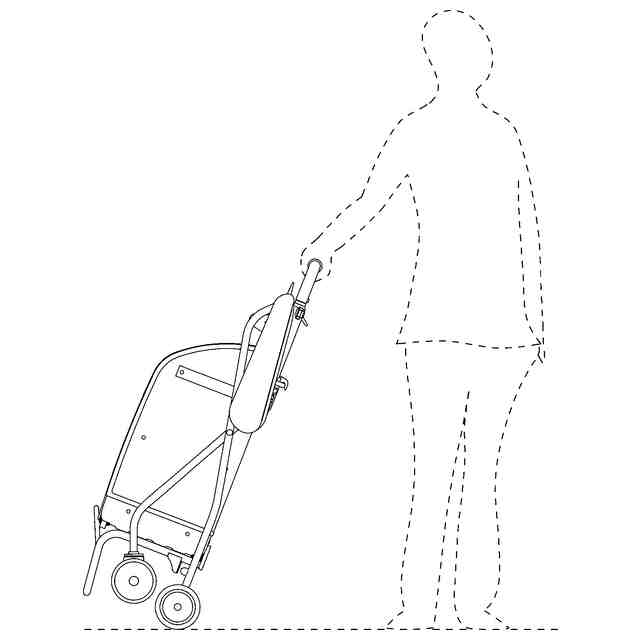

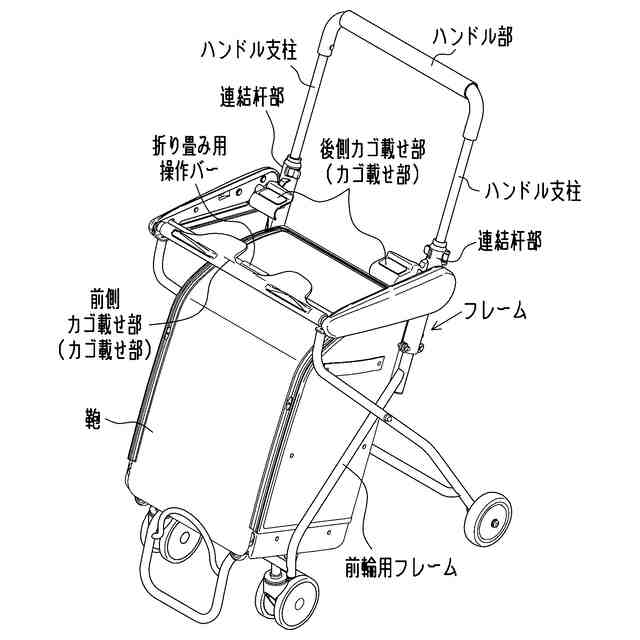

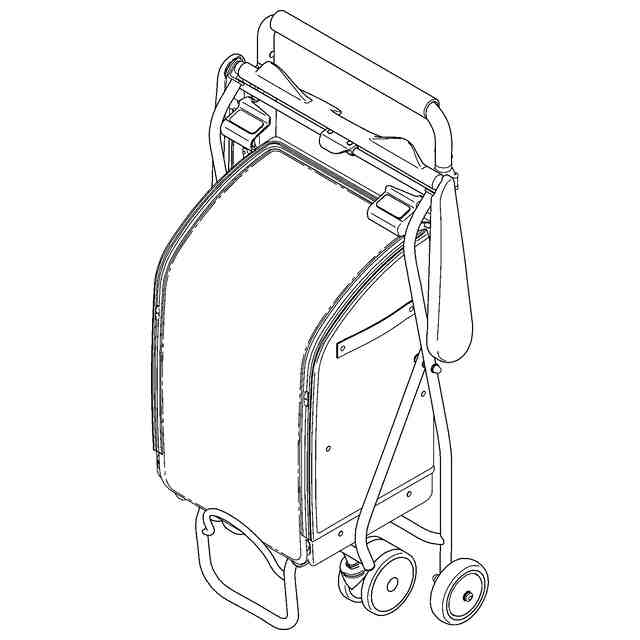

意匠に係る物品の説明本願意匠に係る物品(以下、本物品という。)は、フレームと鞄とを備え、「使用状態を示す参考図1」に示すように、前側カゴ載せ部と後側カゴ載せ部とからなるカゴ載せ部に店舗のカゴを載せて、四輪の前押し式ショッピングカートとして使用することができるものである。フレームは、折り畳み用操作バーを操作することにより、折り畳み状態に切り替えることができ、折り畳み状態では、「使用状態を示す参考図2」に示すように、引いて使用するキャリーカートとして使用できる。ハンドル部に連なる左右のハンドル支柱は、前輪用フレームの上部に設けられた連結杆部に挿入されて、該連結杆部に対してスライド移動可能な構造とされており、これによりハンドル部の上下位置を調節することができる。折り畳み状態を示す各図及び「使用状態を示す参考図2」では、ハンドル部の位置を最下部まで下げた状態を表している。

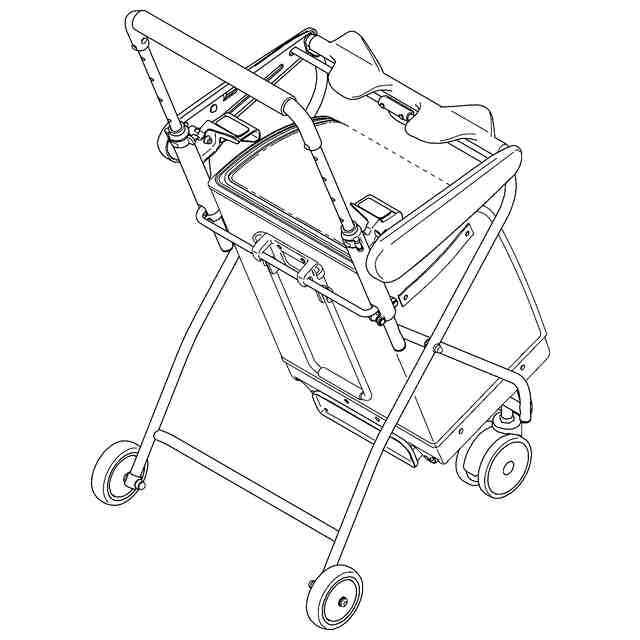

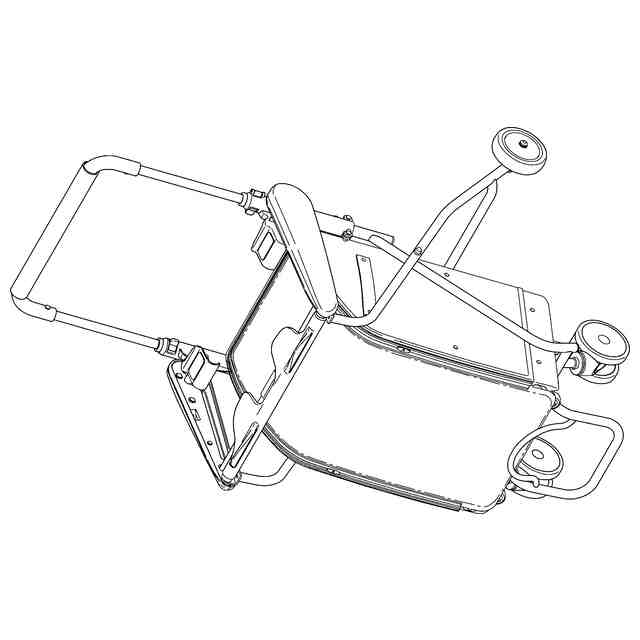

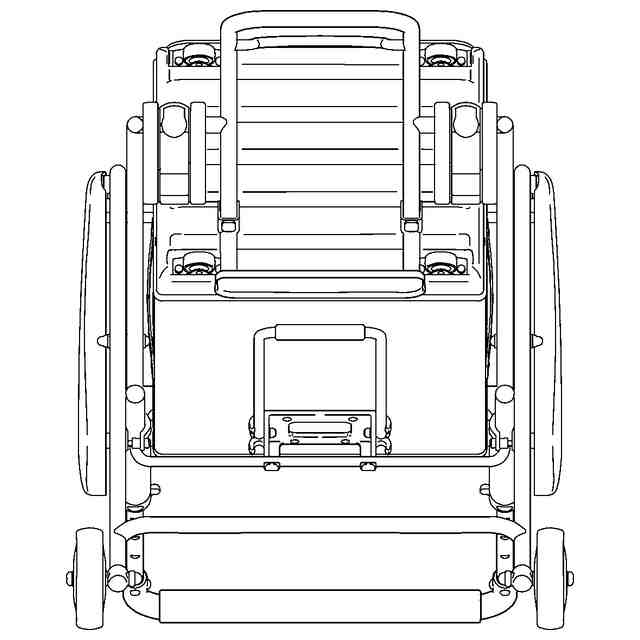

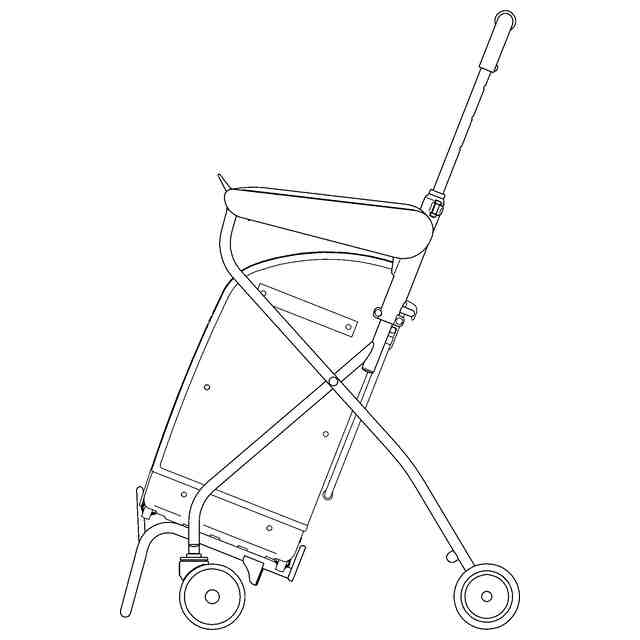

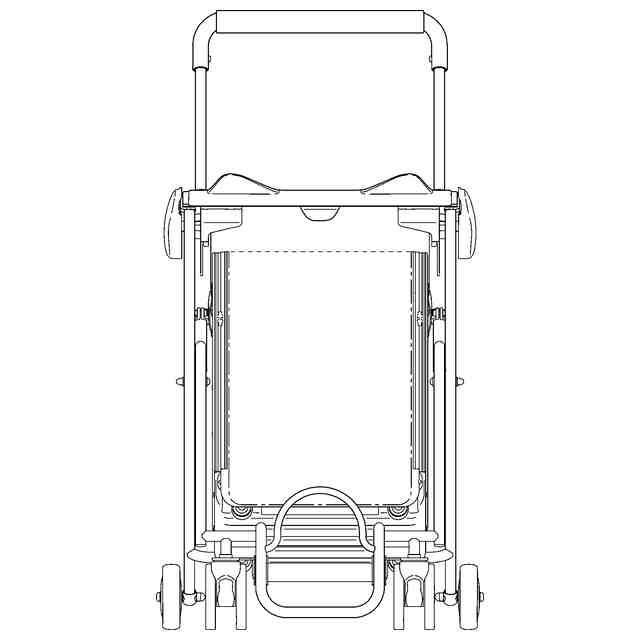

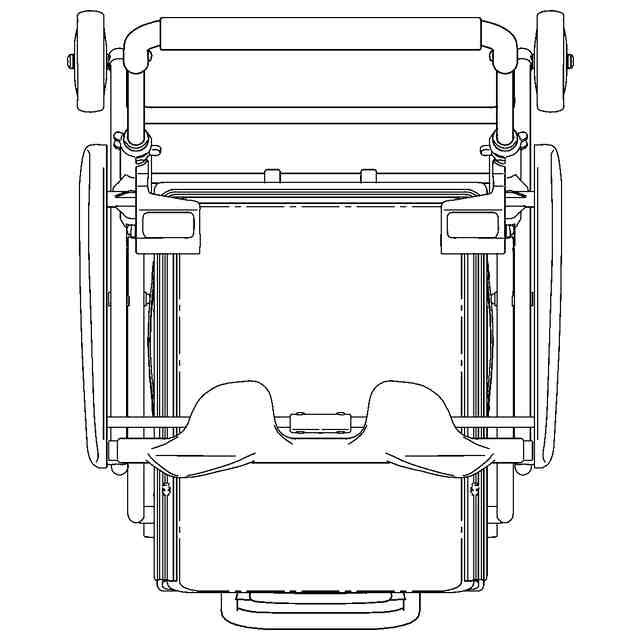

意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。各図において物品の表面に表された細線は、いずれも立体表面の形状を表すものである。左側面図は、右側面図と対称に表れるため、省略する。「正面側斜視図」は、左側に90度回転させた状態で表している。本願意匠は、物品が有する機能に基づいて形態が変化するものであり、その変化の前後に亘る形態について意匠登録を受けようとするものである。

関連意匠
