意匠ウォッチ

発行日2025-01-06
公報種別意匠公報(S)
登録番号1703449
登録日2021-12-13
意匠に係る物品マスク
意匠分類C4-03(家庭用保健衛生用品)
出願番号2021009993
出願日2021-05-13
意匠権者株式会社アイテム
代理人個人,個人,個人,個人,個人

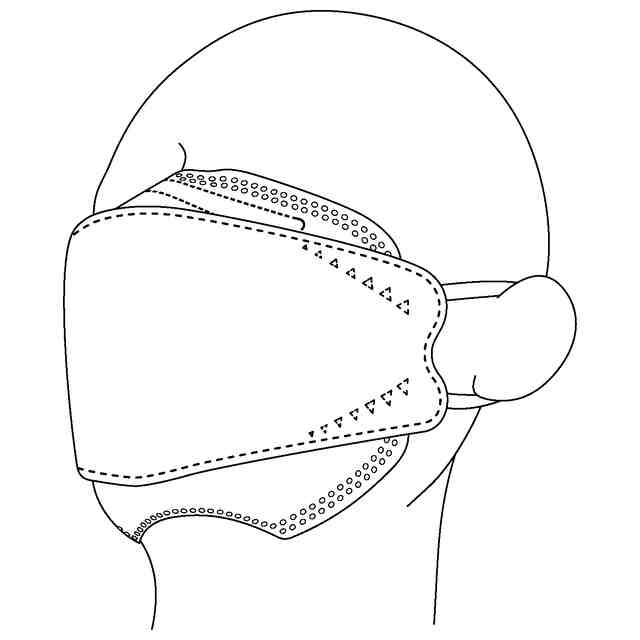

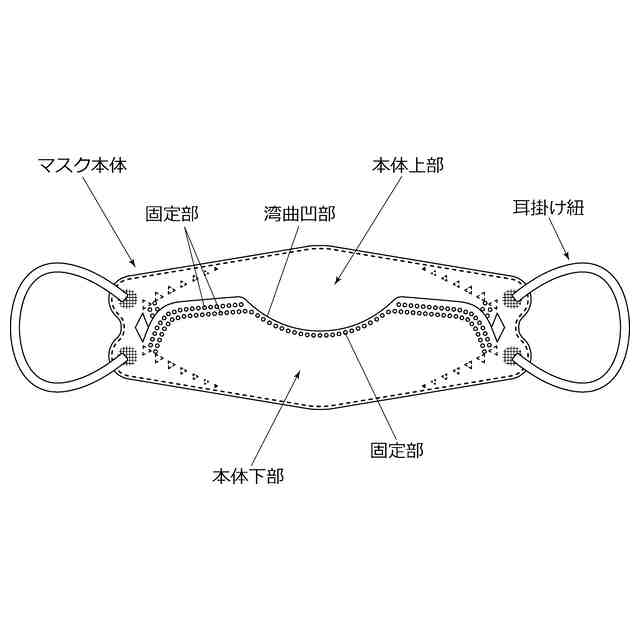

意匠に係る物品の説明本願物品は、複数枚の薄層の布部材を重ねて互いに固定したマスク本体と、このマスク本体の左右両側に固定した耳掛け紐と、から構成されるマスクである。マスク本体は、使用者の口鼻を被覆する本体中央部、鼻背を被覆する本体上部、及び下顎を被覆する本体下部からなる。本体上部及び本体下部は、本体中央部の背面側に折り込まれており、各部の名称を示す使用前状態参考右側面図で示すように、マスク使用の際に上下に開放されるようになっている。本体下部の縁部の左右方向の中央には、湾曲状に切り欠き形状の湾曲凹部が形成されており、使用者の下顎のラインにフィットすることで使用感の向上を達成している。本体下部の縁部に沿って布部材同士を固定する点状の固定部が左右方向に延設されており、当該固定部は湾曲凹部においては1条のみ、その左右両側においては並行に2条延びている。

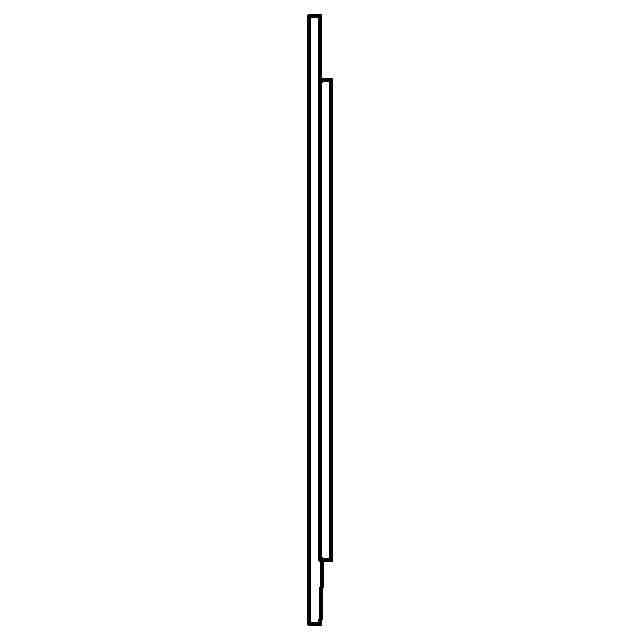

意匠の説明左側面図は右側面図と対称に表れるため省略する。

関連意匠
