意匠ウォッチ

発行日2024-12-02
公報種別意匠公報(S)
登録番号1701234
登録日2021-11-15
意匠に係る物品マスク
意匠分類C4-03(家庭用保健衛生用品)
出願番号2021002564
出願日2021-02-05
意匠権者株式会社アイテム
代理人個人,個人,個人,個人,個人,個人
意匠に係る物品の説明本願物品は、複数枚の薄層の布部材を重ねて互いに固定したマスク本体と、このマスク本体の左右両側に固定した耳掛け紐と、から構成されるマスクである。本願物品に係るマスクは、マスク本体の正面及び背面に表され布部材同士を固定する固定部を有する。固定部は、鼻部ワイヤーを収容する上側固定部、口部ワイヤーを収容する中央固定部、及び下側固定部に加え、マスク本体の左右両端において外側方に向け湾曲形成された外側固定部及び内側固定部から成る。より詳しくは、各部の名称を示す参考B-B’部分拡大図に示すように、外側固定部は、その上端が耳掛け固定部に連なり第1,第2プリーツを超えて延び、上下方向の中央に固定されない中央離間部が介在し、更に第3,第4プリーツを超えて下端が耳掛け固定部に連なる。また内側固定部は、その上端から第2,第3プリーツを超えて下端まで延びている。

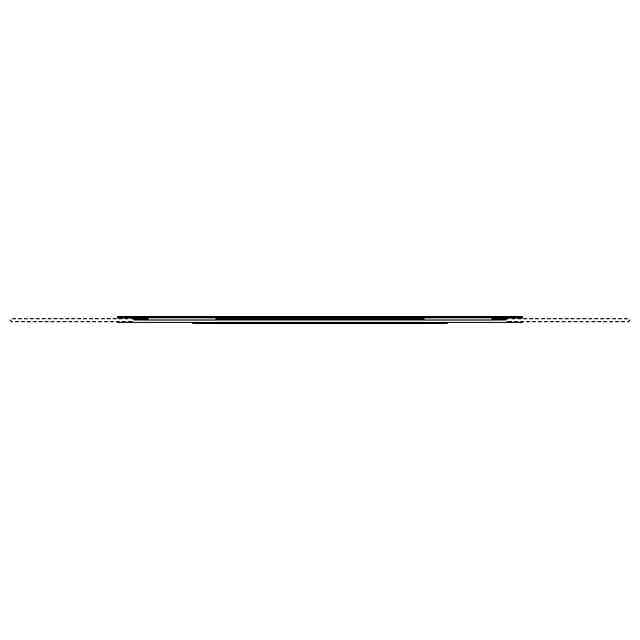

意匠の説明実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。左側面図は右側面図と対称に表れるため省略する。ワイヤーを示す参考正面図で、網点部がワイヤーを示している。

関連意匠
