意匠ウォッチ

発行日2024-11-25
公報種別意匠公報(S)
登録番号1700774
登録日2021-11-09
意匠に係る物品屋外用燃焼装置の燃料載置具
意匠分類C6-4491(飲食用具及び調理用器具)
出願番号2020002090
出願日2020-02-05
意匠権者株式会社ロゴスコーポレーション
代理人個人

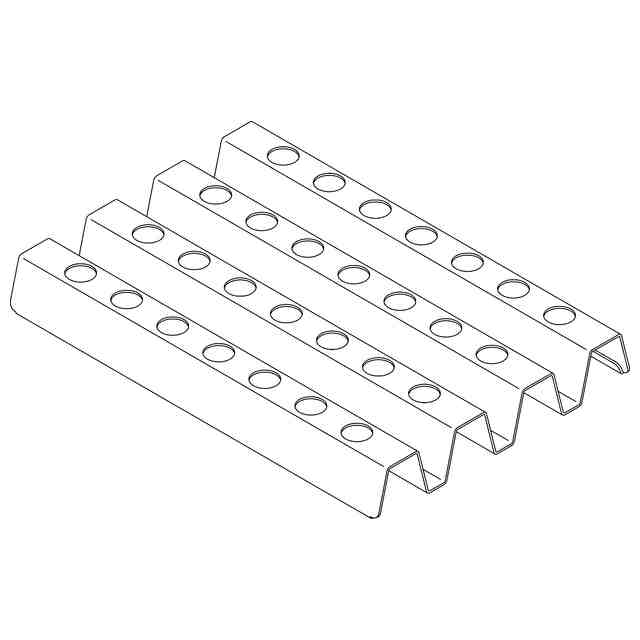

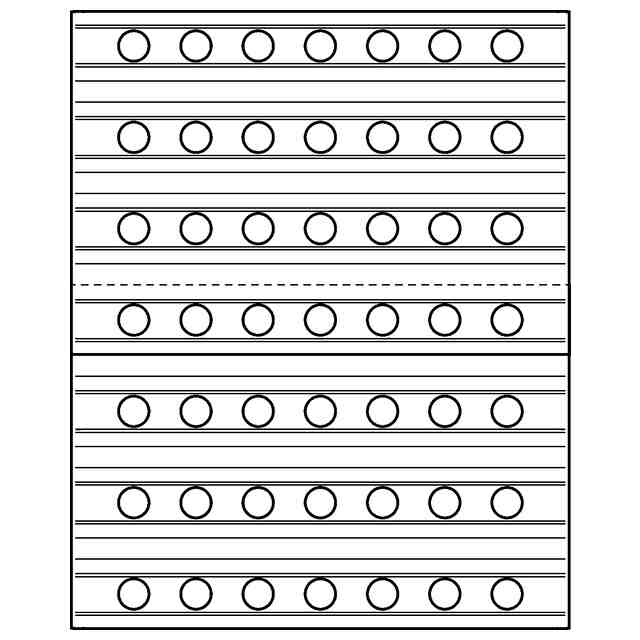

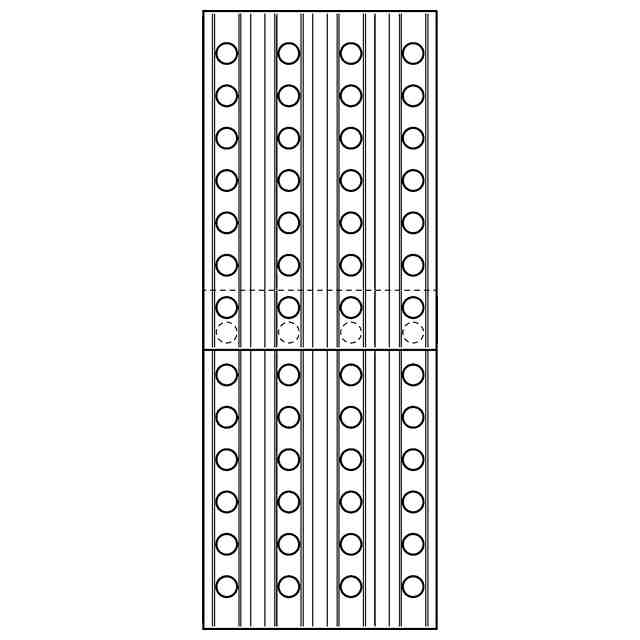

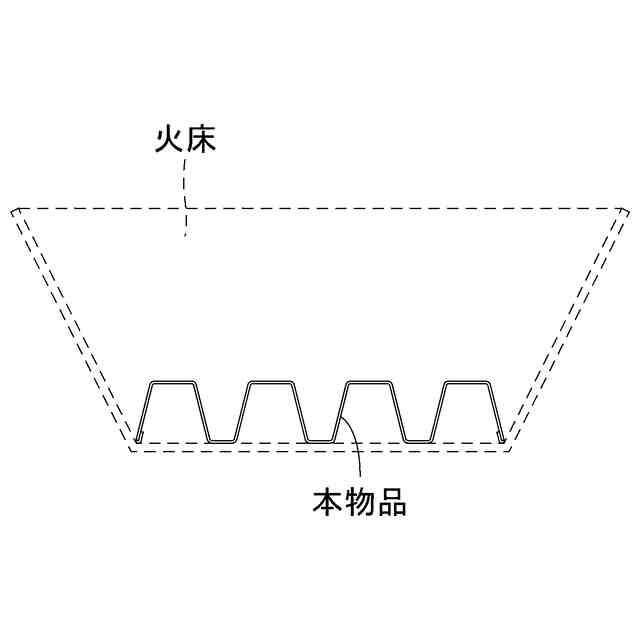

意匠に係る物品の説明本物品は、バーベキューグリルや焚火台等の屋外用燃焼装置用の燃料載置具である。この燃料載置具は、使用状態を示す参考右側面図に示すように、屋外用燃焼装置用の火床内に配置され、この燃料載置具上に炭や薪等の加熱燃料が載置されて、当該加熱燃料を燃焼させて使用される。また、この燃料載置具は、複数を組み合わせて使用できる。例えば、本物品を複数組み合わせた第1使用状態を示す参考平面図に示すように、複数の燃料載置具のうち、一の燃料載置具の複数の突脈の長手方向の一端部を別の燃料載置具の複数の突脈の長手方向の他端部内に嵌合させることによって、複数の燃料載置具を長手方向に組み合わせることできる。また、本物品を複数組み合わせた第2使用状態を示す参考平面図に示すように、複数の燃料載置具のうち、一の燃料載置具の複数の突脈のうちの短手方向の一方側の一又は複数の突脈を別の燃料載置具の複数の突脈のうちの短手方向の他方側の一又は複数の突脈長手方向の他端部内に嵌合させることによって、複数の燃料載置具を短手方向に組み合わせることできる。このように組み合わせられた複数の燃料載置具も、屋外用燃焼装置用の火床内に配置され、この組み合わせられた燃料載置具上に炭や薪等の加熱燃料が載置されて、当該加熱燃料を燃焼させて使用される。

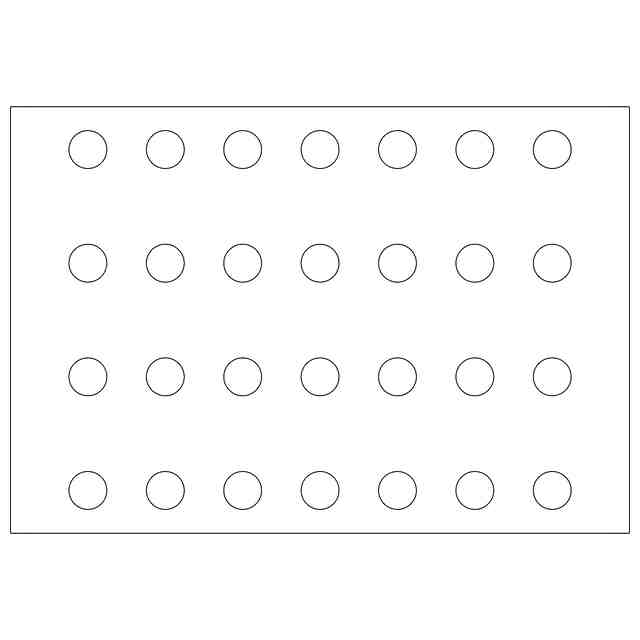

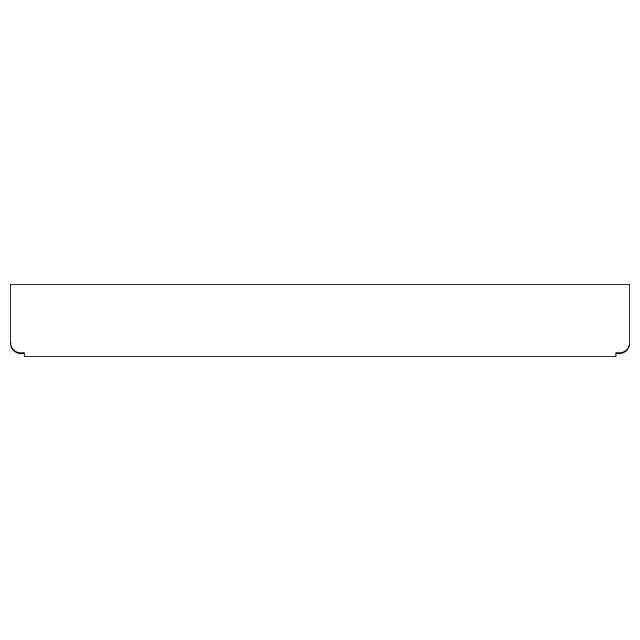

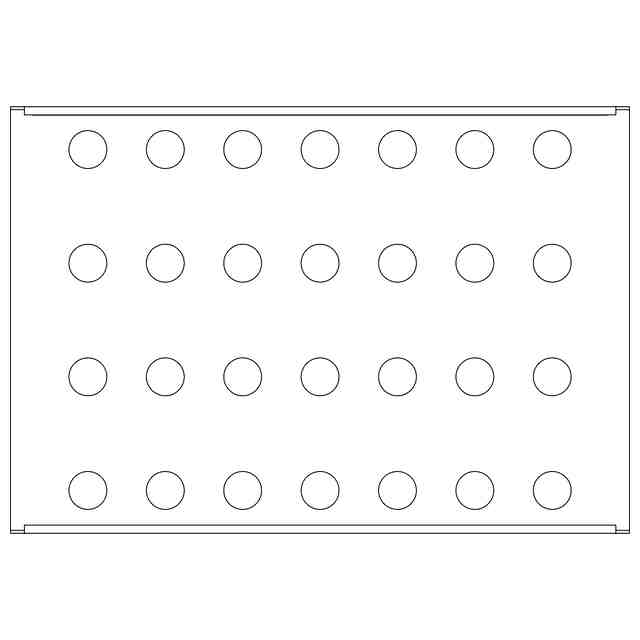

意匠の説明背面図は正面図と同一に表されるため、省略する。左側面図は、右側面図と同一に表されるため、省略する。

関連意匠
