発行日2024-10-08
公報種別意匠公報(S)
登録番号1696861
登録日2021-09-22
意匠に係る物品パチンコゲーム機
意匠分類E2-310(遊戯娯楽用品)
出願番号2021006779
出願日2021-03-31
意匠権者株式会社三共
代理人

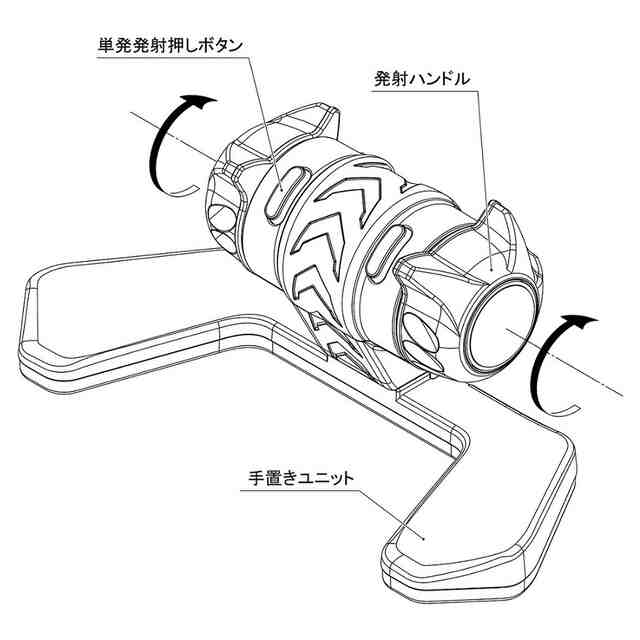

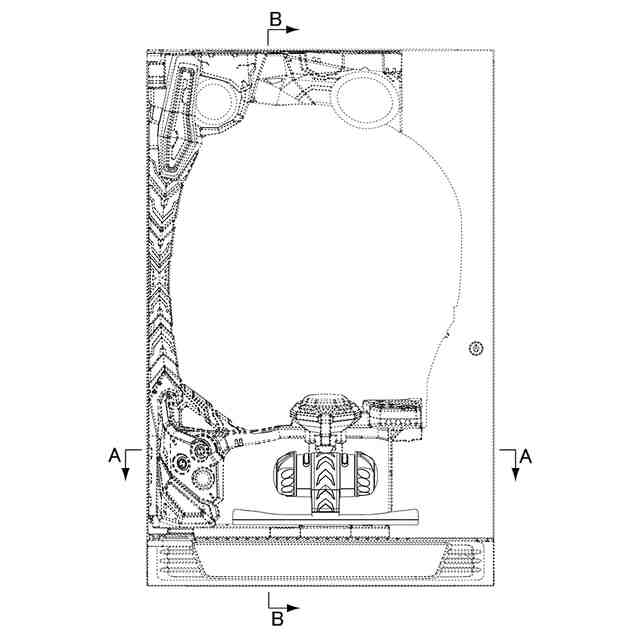

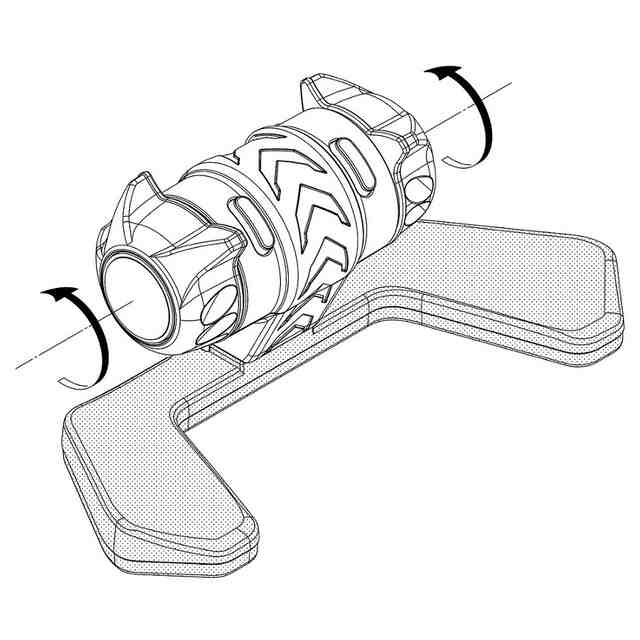

意匠に係る物品の説明本物品は、遊技球を発射するための操作に用いられる発射ハンドルユニットが正面下部中央に設けられているパチンコゲーム機である。遊技者が発射ハンドルユニットを操作することにより遊技で用いられる遊技球が発射される。参考斜視図1及び参考斜視図2は、発射ハンドルユニットを表した図である。発射ハンドルユニットは、発射ハンドル、単発発射押しボタン、手置きユニットから構成される。参考斜視図2において、網点部は、手置きユニットである。手置きユニットは、左右対称である。遊技者が手で発射ハンドルを握り、発射ハンドルを回転させると遊技球が発射される。遊技者が発射ハンドルを回転させて遊技球を発射しているときに単発発射押しボタンを押すと、遊技球の発射を停止させることができる。

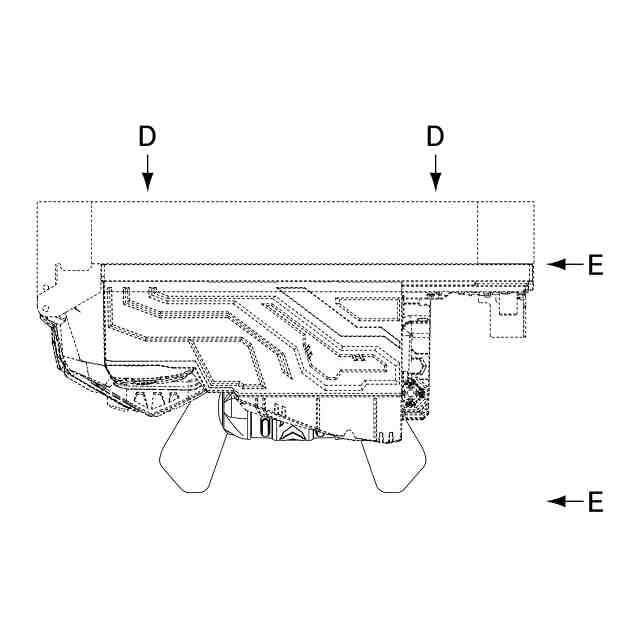

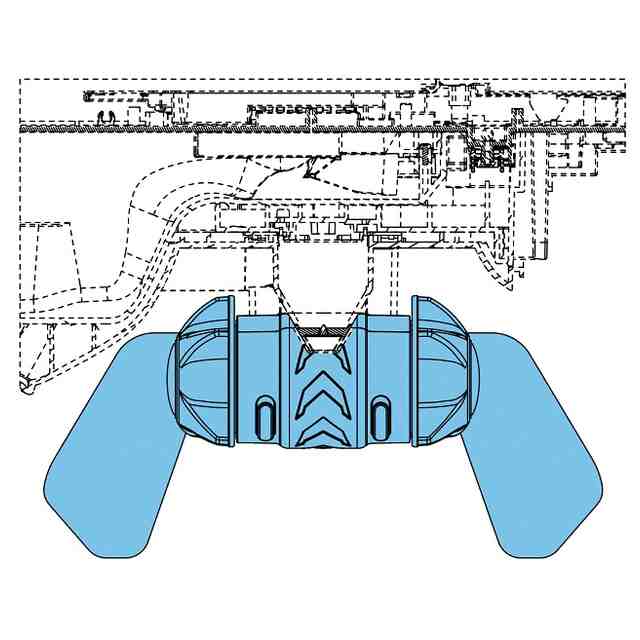

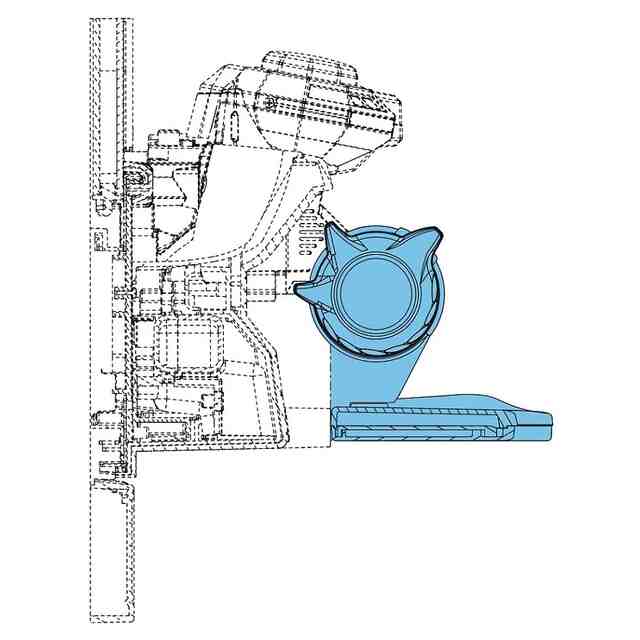

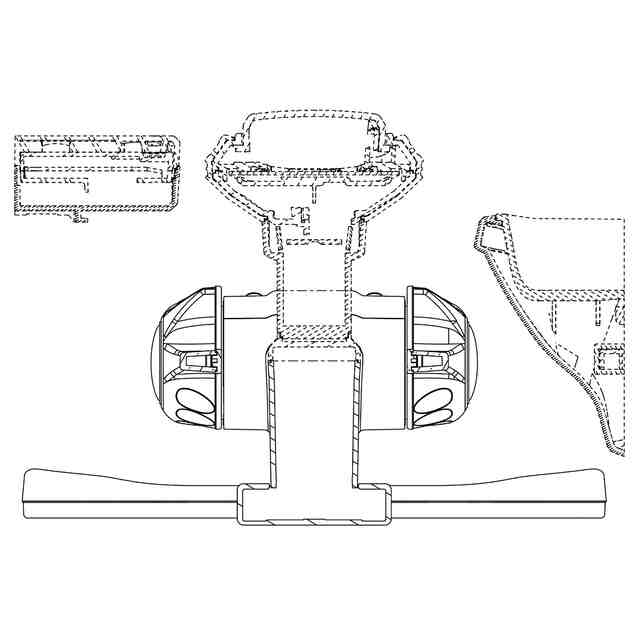

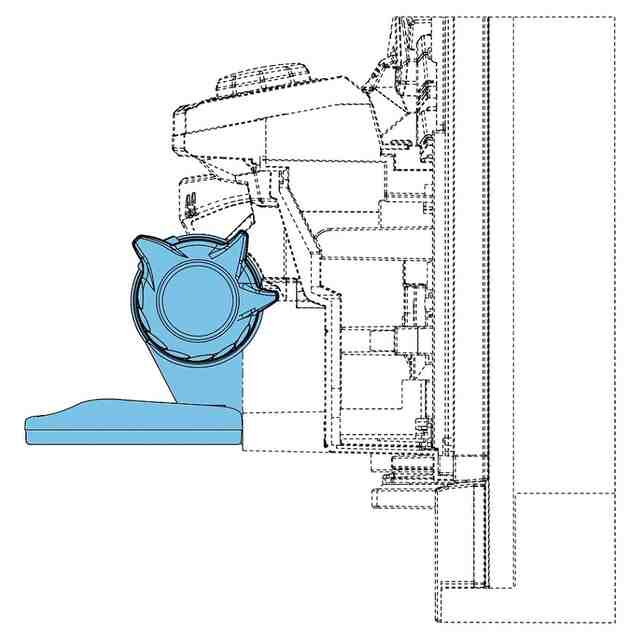

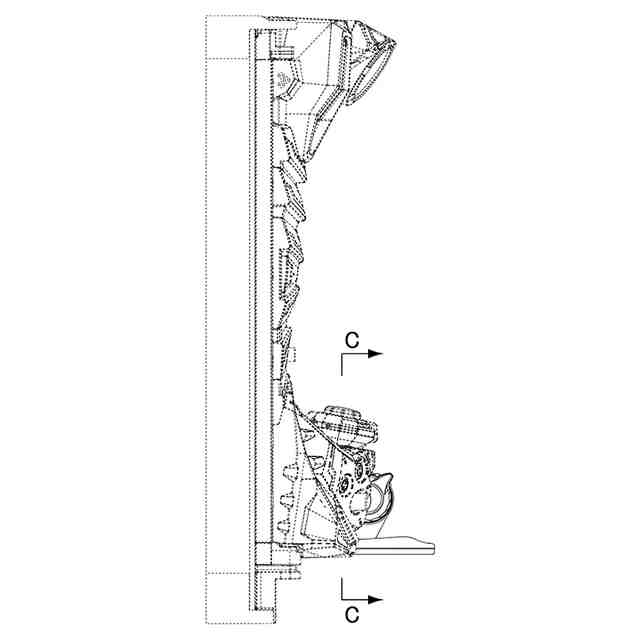

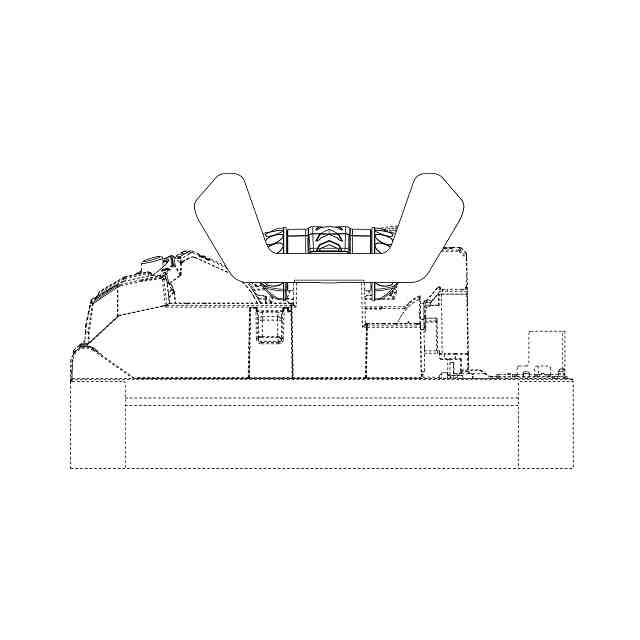

意匠の説明実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。F-F間の参考拡大右側面図、D-D、E-E間の内部構造を省略したA-A参考拡大断面図、及び、E-E、F-F間の内部構造を省略したB-B参考拡大断面図において、青色の着色を施した部分が部分意匠として意匠登録を受けようとする部分である。

関連意匠
