発行日2024-07-17
公報種別意匠公報(S)
登録番号1690428
登録日2021-07-01
意匠に係る物品空気圧縮機
意匠分類K8-600(動力機械器具、ポンプ、圧縮機、送風機等)
出願番号2020022341
出願日2020-10-16
意匠権者ナブテスコオートモーティブ株式会社
代理人個人,個人,個人,個人

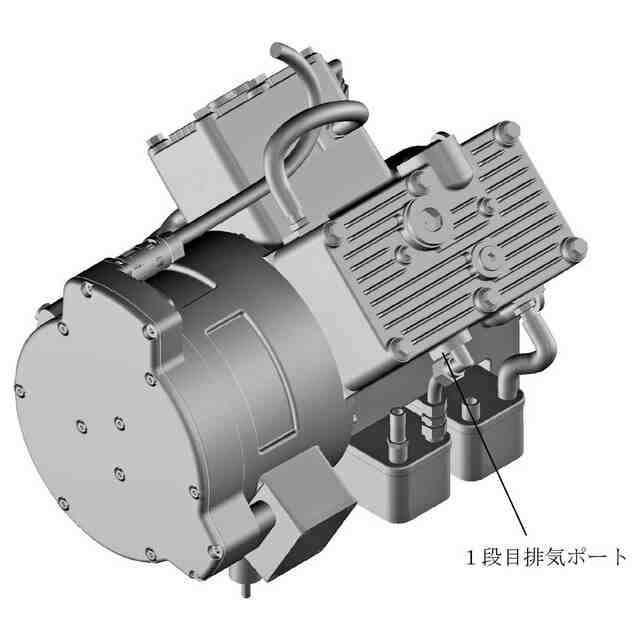

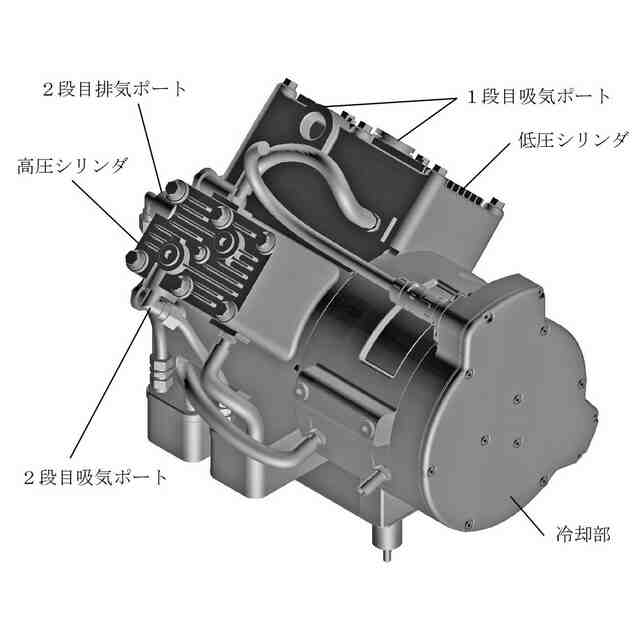

意匠に係る物品の説明本物品は、車両等に搭載され、圧縮した空気を空気ブレーキ等の空圧機械に供給する空気圧縮機である。本物品は、1段目吸気ポートから吸入した空気に低圧シリンダにおいて第1段目の圧縮を行い、この圧縮空気を1段目排気ポートから配管に吐出し、この圧縮空気を配管内で冷却部により冷却した後に2段目吸気ポートから高圧シリンダに導入し、この高圧シリンダにおいて第2段目の圧縮を行い、この高圧シリンダで圧縮された空気を2段目排気ポートから空圧機械に供給するものである。

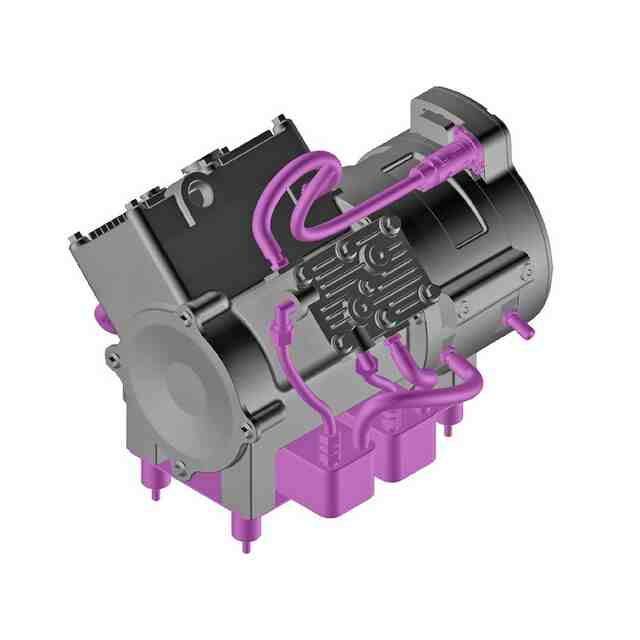

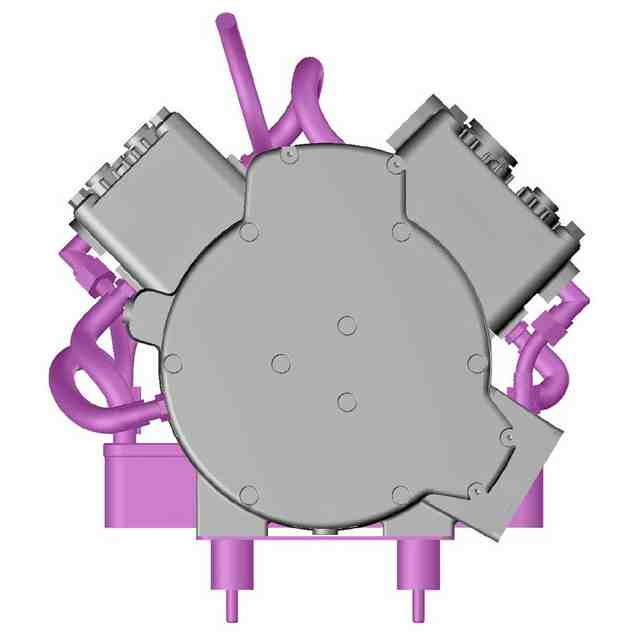

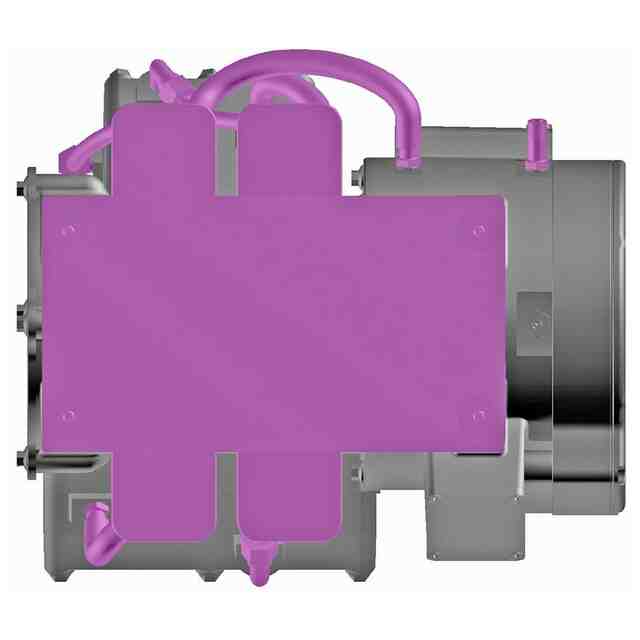

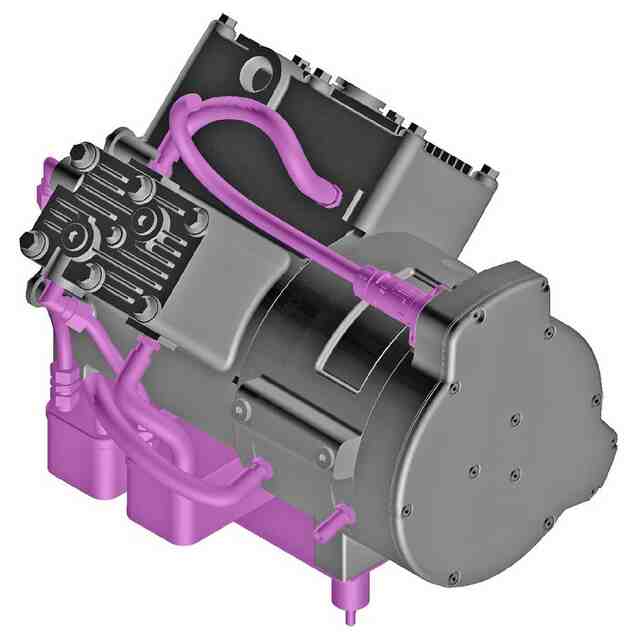

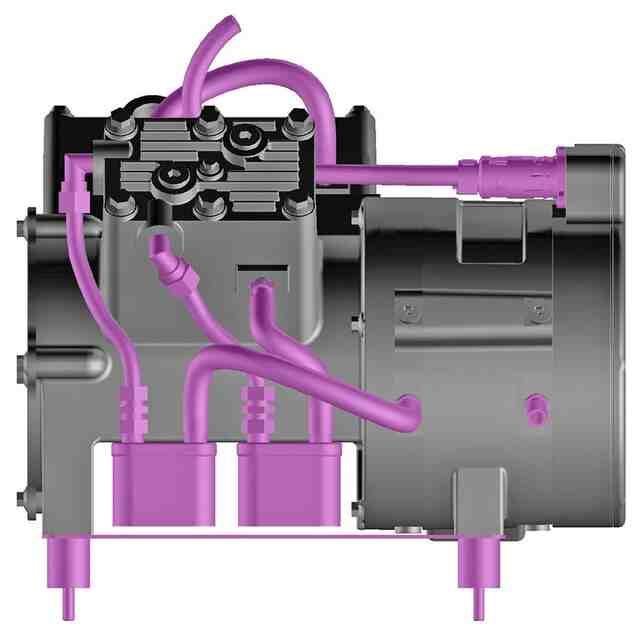

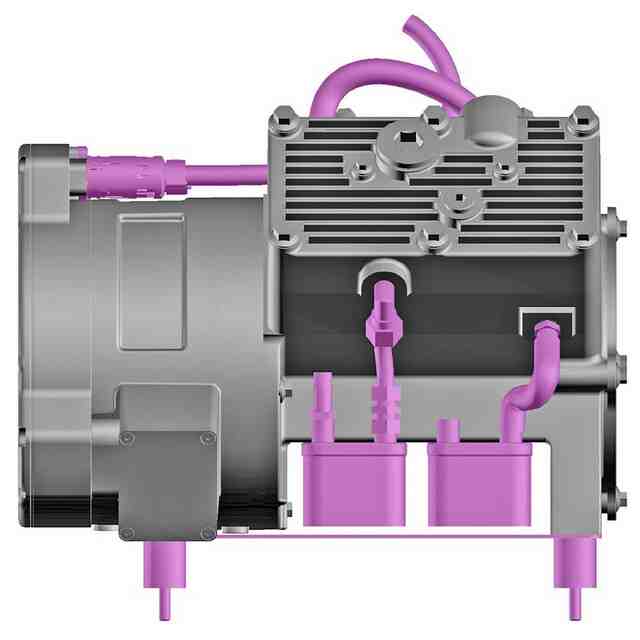

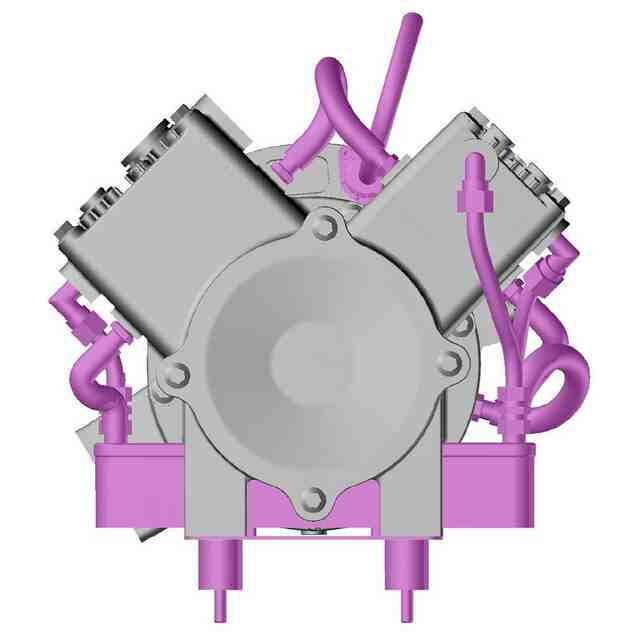

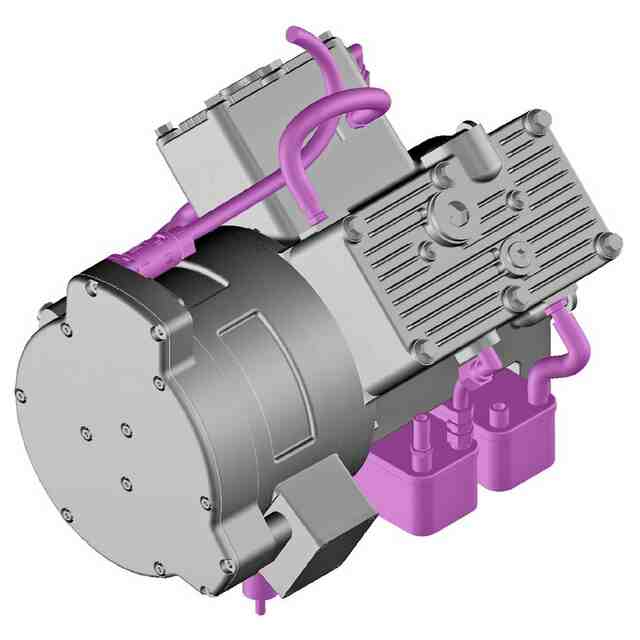

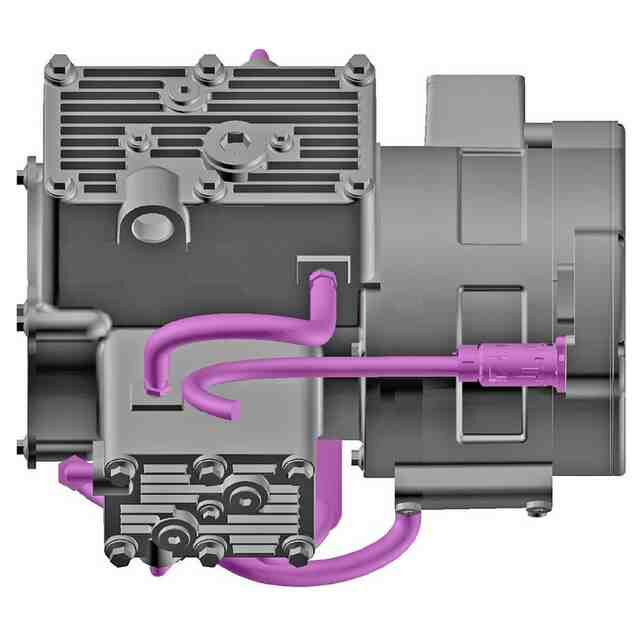

意匠の説明各図の表面部全面に表された濃淡は、立体表面の形状を表す濃淡である。紫色で着色された部分以外の部分が、部分意匠として意匠登録を受けようとする部分である。
