公開番号2025100622
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025063073,2024017074
出願日2025-04-07,2016-12-28
発明の名称遊技機
出願人株式会社三洋物産
代理人個人
主分類A63F 7/02 20060101AFI20250626BHJP(スポーツ;ゲーム;娯楽)
要約【課題】興趣性を向上させることが可能な遊技機を提供する。
【解決手段】パチンコ機10では、遊技球が上作動口又は下作動口に入球することに基づいて特図用の保留情報が取得され、この保留情報に基づいて当否抽選が行われる。パチンコ機10にはメイン表示部43が設けられている。メイン表示部43にて絵柄の変動表示が開始された後、当否判定の結果に対応した停止結果で絵柄が停止表示される。パチンコ機10は、所定の保留情報が抽選対象となった場合における絵柄の変動表示等に関する情報を当該所定の保留情報が抽選対象となるよりも前のタイミングにおいて先特定するとともに、当該先特定の結果に基づいて上記変動表示の変動表示期間及び上記停止表示の停止表示期間を設定する構成とされている。
【選択図】図4
特許請求の範囲【請求項１】
予め定められた取得条件が成立したことに基づいて特別情報を取得する取得手段と、
前記取得手段の取得した特別情報を、複数の数として予め定められた所定数を上限として記憶する取得情報記憶手段と、
前記取得情報記憶手段に記憶されている特別情報が付与情報に対応しているか否かの付与判定を行い、前記取得情報記憶手段に複数の特別情報が記憶されている場合はそれら複数の特別情報に対して前記付与判定を順次行う付与判定手段と、
前記付与判定手段による付与判定の結果が、特別情報が前記付与情報に対応しているとする付与対応結果となったことに基づいて遊技者に特典を付与可能な特典付与手段と、
絵柄を可変表示することが可能な絵柄表示手段と、
前記付与判定手段により前記付与判定が行われることに基づいて前記絵柄表示手段において絵柄の可変表示を開始させ、前記付与判定の結果に対応した停止結果を停止表示することを遊技回の１回として、前記取得情報記憶手段に記憶されている特別情報に応じて各遊技回が行われるように前記絵柄表示手段の表示制御を行う表示制御手段と、
前記取得情報記憶手段に記憶されている所定の特別情報が前記付与判定手段による判定対象となった場合における判定結果に対応する情報を、当該所定の特別情報が前記判定の対象となるよりも前のタイミングにおいて特定する先特定手段と、
を備え、
前記表示制御手段は、
前記可変表示を行う可変表示期間を設定する可変表示期間設定手段と、
前記可変表示期間設定手段により設定された可変表示期間に基づいて前記可変表示を実行する手段と、
前記停止表示を行う停止表示期間を設定する停止表示期間設定手段と、
前記停止表示期間設定手段により設定された停止表示期間に基づいて前記停止表示を実行する手段と、
を備え、
前記可変表示期間設定手段は、前記先特定手段の特定結果に基づいて可変表示期間を設定する手段を備え、
前記停止表示期間設定手段は、前記先特定手段の特定結果に基づいて停止表示期間を設定する手段を備えていることを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関するものである。
続きを表示（約 5,400 文字）【背景技術】
【０００２】
パチンコ機等の遊技機には、絵柄を変動表示する絵柄表示装置を備えているものがある。この種の遊技機では、例えば遊技領域に設けられた作動口への入賞を契機として、当たり状態等の遊技者にとって有利な特定遊技状態を発生させるか否かの抽選が行われるとともに、絵柄の変動表示が開始される。抽選に当選した場合には、特定の絵柄組合せ等が停止表示され、遊技状態が特定遊技状態に移行する（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－０７４１７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、興趣向上を図る上で未だ改善の余地がある。
【０００５】
本発明は、上記例示した事情等に鑑みてなされたものであり、興趣性を向上させることが可能な技機を提供することを目的とするものである。
【課題を解決するための手段】
【０００６】
本発明は、
予め定められた取得条件が成立したことに基づいて特別情報を取得する取得手段と、
前記取得手段の取得した特別情報を、複数の数として予め定められた所定数を上限として記憶する取得情報記憶手段と、
前記取得情報記憶手段に記憶されている特別情報が付与情報に対応しているか否かの付与判定を行い、前記取得情報記憶手段に複数の特別情報が記憶されている場合はそれら複数の特別情報に対して前記付与判定を順次行う付与判定手段と、
前記付与判定手段による付与判定の結果が、特別情報が前記付与情報に対応しているとする付与対応結果となったことに基づいて遊技者に特典を付与可能な特典付与手段と、
絵柄を可変表示することが可能な絵柄表示手段と、
前記付与判定手段により前記付与判定が行われることに基づいて前記絵柄表示手段において絵柄の可変表示を開始させ、前記付与判定の結果に対応した停止結果を停止表示することを遊技回の１回として、前記取得情報記憶手段に記憶されている特別情報に応じて各遊技回が行われるように前記絵柄表示手段の表示制御を行う表示制御手段と、
前記取得情報記憶手段に記憶されている所定の特別情報が前記付与判定手段による判定対象となった場合における判定結果に対応する情報を、当該所定の特別情報が前記判定の対象となるよりも前のタイミングにおいて特定する先特定手段と、
を備え、
前記表示制御手段は、
前記可変表示を行う可変表示期間を設定する可変表示期間設定手段と、
前記可変表示期間設定手段により設定された可変表示期間に基づいて前記可変表示を実行する手段と、
前記停止表示を行う停止表示期間を設定する停止表示期間設定手段と、
前記停止表示期間設定手段により設定された停止表示期間に基づいて前記停止表示を実行する手段と、
を備え、
前記可変表示期間設定手段は、前記先特定手段の特定結果に基づいて可変表示期間を設定する手段を備え、
前記停止表示期間設定手段は、前記先特定手段の特定結果に基づいて停止表示期間を設定する手段を備えていることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、興趣性を向上させることが可能になる。
【図面の簡単な説明】
【０００８】

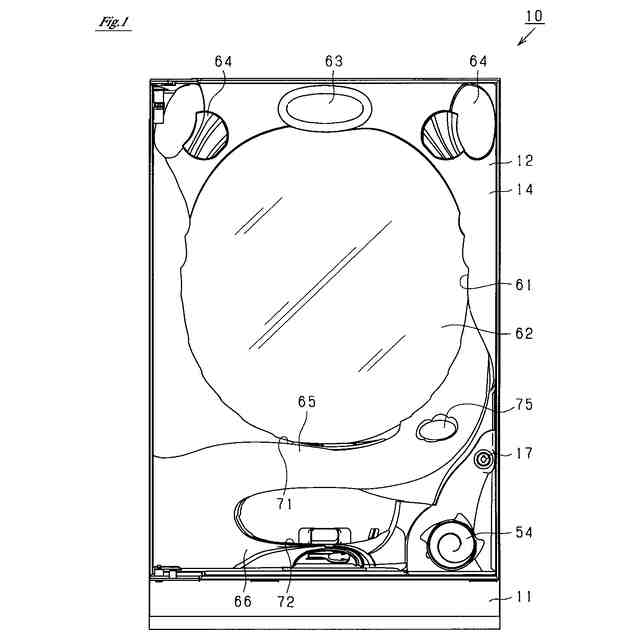

第１の実施の形態におけるパチンコ機を示す正面図である。

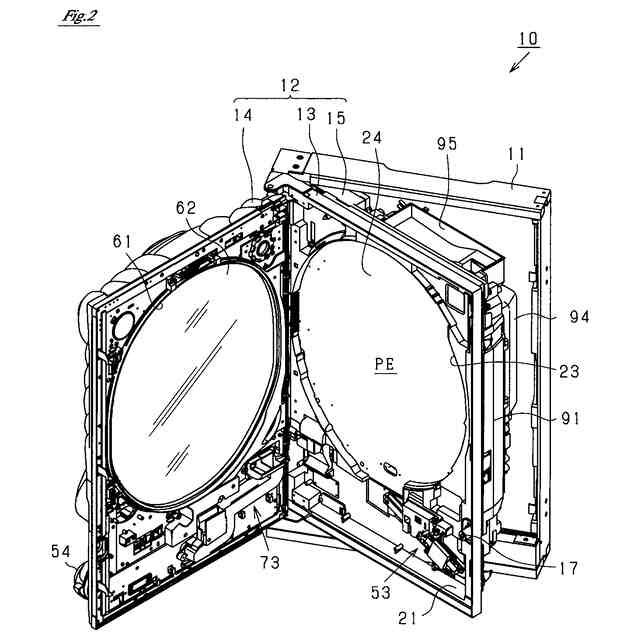

パチンコ機の主要な構成を展開して示す斜視図である。
パチンコ機の主要な構成を展開して示す斜視図である。

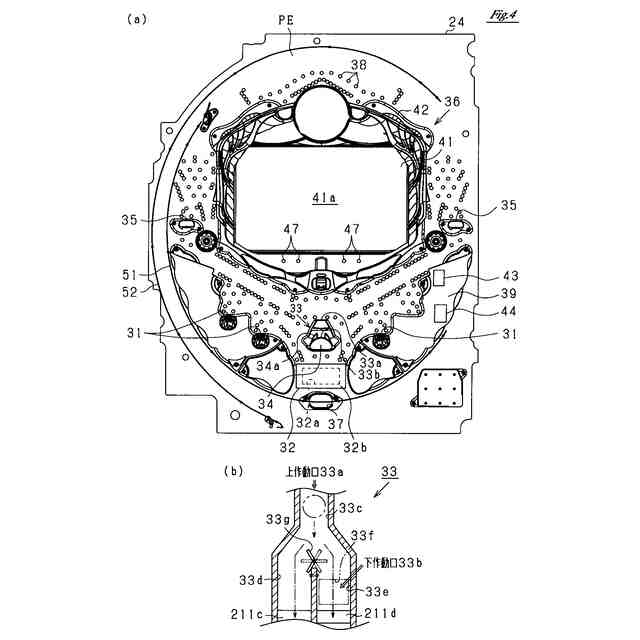

(ａ)遊技盤の構成を示す正面図、（ｂ）作動口にユニットの内部構造を示す概略図である。
パチンコ機の電気的構成を示すブロック図である。

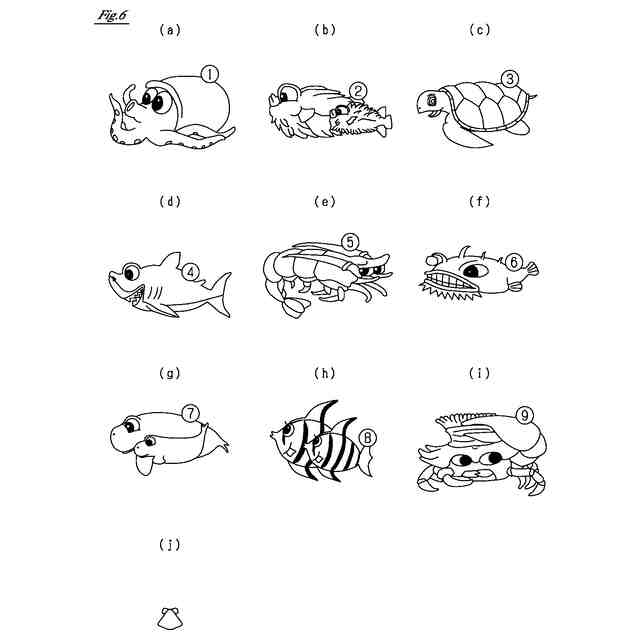

図柄表示装置の表示画面における表示内容を説明するための概略図である。

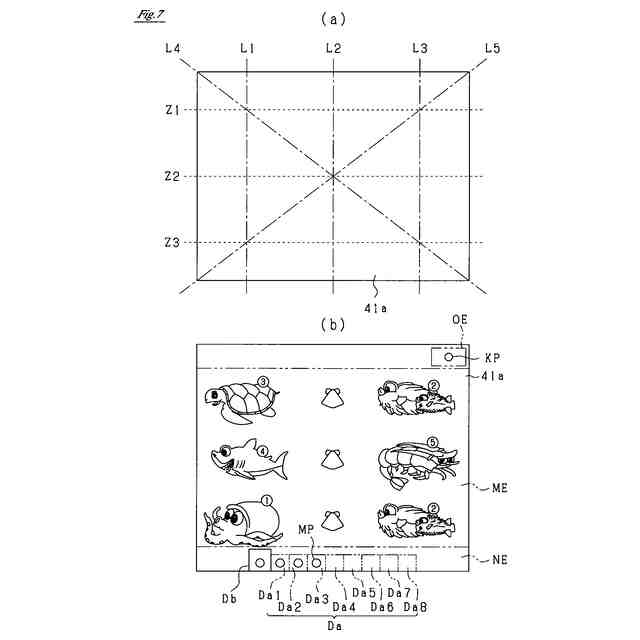

図柄表示装置の表示画面における表示内容を説明するための概略図である。
当否抽選などに用いられる各種カウンタの内容を説明するための概略図である。

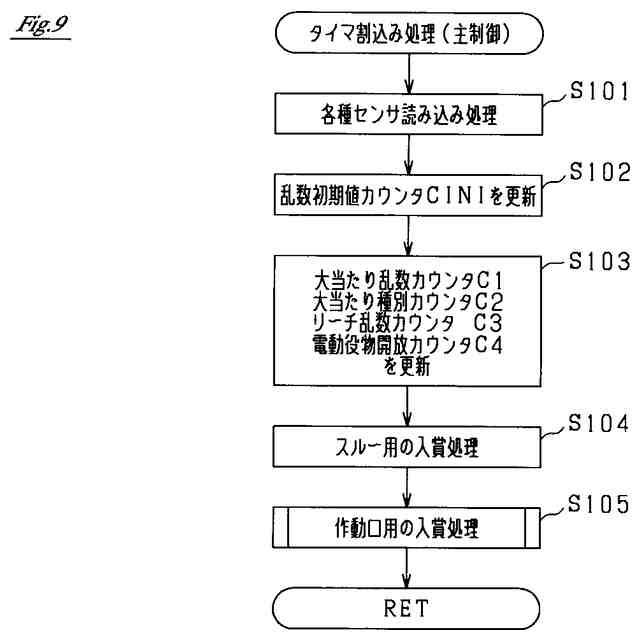

主制御装置のＭＰＵによるタイマ割込み処理を示すフローチャートである。
作動口用の入賞処理を示すフローチャートである。
情報取得処理を示すフローチャートである。
主制御装置のＭＰＵによる通常処理を示すフローチャートである。
遊技回制御処理を示すフローチャートである。
データ設定処理を示すフローチャートである。
変動開始処理を示すフローチャートである。
遊技状態移行処理を示すフローチャートである。
変動表示時間の設定処理を示すフローチャートである。
保留予告を示す概略図である。
保留予告用の確認処理を示すフローチャートである。
確定表示時間を説明するための概略図である。
確定表示用処理を示すフローチャートである。
停止開始時処理を示すフローチャートである。
（ａ）は特殊期間設定の実行回数の把握処理を示すフローチャート、（ｂ）は把握保留数を説明するための概略図である。
図柄列の変動表示を示す概略図である。
（ａ）は第１種予告演出を示す概略図、（ｂ）は第２種予告演出を示す概略図、（ｃ）は第１及び第２予告演出の実行タイミングを示す概略図である。
報知・演出制御装置のＭＰＵによる変動表示制御処理を示すフローチャートである。
変動開始用処理を示すフローチャートである。
停止開始用処理を示すフローチャートである。
遊技の流れを示すタイミングチャートである。
遊技の流れを示すタイミングチャートである。
第１の実施の形態の変形例１における保留予告を示す概略図である。
再変動演出を示す概略図である。
報知・演出制御装置のＭＰＵによる変動表示制御処理を示すフローチャートである。
第１停止表示用コマンドに含まれる情報を説明するための概略図である。
停止開始用処理を示すフローチャートである。
再変動用処理を示すフローチャートである。
保留予告用の停止結果テーブルを示す概略図である。
停止表示中用処理を示すフローチャートである。
完全外れ用の停止結果設定処理を示すフローチャートである。
遊技の流れを示すタイミングチャートである。
遊技の流れを示すタイミングチャートである。
第１の実施の形態の変形例２における保留予告を示す概略図である。
主制御装置のＭＰＵによる停止開始時処理を示すフローチャートである。
（ａ）は停止側特殊期間設定の実行回数の把握処理を示すフローチャート、（ｂ）は停止側及び変動側の保留予告用設定処理を示すフローチャートである。
保留予告の実行態様を説明するための概略図である。
変動表示時間の設定処理を示すフローチャートである。
完全外れ用の変動表示時間の設定処理を示すフローチャートである。
（ａ）は変動側特殊期間設定の実行回数の把握処理を示すフローチャート、（ｂ）は変動側及び停止側の保留予告用設定処理を示すフローチャートである。
保留予告の実行態様を説明するための概略図である。
遊技の流れを示すタイミングチャートである。
遊技の流れを示すタイミングチャートである。
第１の実施の形態の変形例３における変動用コマンドの情報形態を説明するための概略図である。
第２の実施の形態における当否抽選などに用いられる各種カウンタの内容を説明するための概略図である。
（ａ）は普図用当否テーブル、（ｂ）は普図開放パターン、（ｃ）及び（ｄ）は普図用振分テーブルを示す概略図である。
普図遊技回の変動表示時間及び確定表示時間を示す概略図である。
普図遊技回における表示画面の様子を示す概略図である。
普図確定表示時間用の振分テーブルを示す概略図である。
主制御装置のＭＰＵによる電役サポート用処理を示すフローチャートである。
普図遊技回制御処理を示すフローチャートである。
普図変動開始処理を示すフローチャートである。
普図確定表示時間の設定処理を示すフローチャートである。
普図遊技状態移行処理を示すフローチャートである。
役物開閉処理を示すフローチャートである。
各ラウンド用の設定処理を示すフローチャートである。
普図変動表示制御処理を示すフローチャートである。
報知・演出制御装置のＭＰＵによる普図変動開始用処理を示すフローチャートである。
（ａ）は特別表示演出を示す概略図、（ｂ）は特別表示演出の実行開始タイミングと確定表示時間との関係を示すタイミングチャートである。
第２の実施の形態の変形例における普図遊技回の変動表示時間及び確定表示時間を示す概略図である。
主制御装置のＭＰＵによる通常処理を示すフローチャートである。
遊技休止判定処理を示すフローチャートである。
普図確定表示時間の設定処理を示すフローチャートである。
遊技の流れを示すタイミングチャートである。
第３の実施の形態における主制御装置のＭＰＵによるエラー対応処理を示すフローチャートである。
停止開始時処理を示すフローチャートである。
停止開始用処理を示すフローチャートである。
遅延演出が行われる様子を説明するための説明図である。
遅延演出が行われる様子を示すタイミングチャートである。
第３の実施の形態の変形例におけるエラー対応処理を示すフローチャートである。
停止開始時処理を示すフローチャートである。
主制御装置のＭＰＵによるエラー解消処理を示すフローチャートである。
（ａ）は第４の実施の形態におけるパチンコ機を示す正面図、（ｂ）は主制御装置のＭＰＵによる操作対応処理を示すフローチャートである。
（ａ）は停止開始時処理を示すフローチャート、（ｂ）は遅延演出が行われる様子を説明するための説明図である。
（ａ）は第４の実施の形態の変形例における停止開始時処理を示すフローチャート、（ｂ）は遊技の流れを説明するための説明図である。
停止開始時処理を示すフローチャートである。
遊技盤の構成を示す正面図である。
第２入球部の動作を説明するための正面図である。
（ａ）は第５の実施の形態における可変入賞装置の側面側から見た縦断面図、（ｂ）は可変入賞装置の背面側から見た縦断面図である。
振分テーブルを示す概略図である。
大当たり用の演出設定処理を示すフローチャートである。
変動中用処理を示すフローチャートである。
中図柄列の減速処理を示すフローチャートである。
中図柄列の変動速度を示す概略図である。
先結果報知及び即結果報知の実行タイミングを示す概略図である。
中図柄列の停止処理を示すフローチャートである。
打ち込み報知演出を示す概略図である。
先結果報知及び即結果報知の実行タイミングを説明するためのタイミングチャートである。
第５の実施の形態の変形例における停止開始時処理を示すフローチャートである。
第６の実施の形態における主制御装置のＭＰＵによるＶ動作用処理を示すフローチャートである。
（ａ）は停止開始時処理を示すフローチャートであり、（ｂ）はＶ振分開始用処理を示すフローチャートである。
（ａ），（ｂ）は保留数に応じた第１確定表示時間を説明するための説明図、（ｃ），（ｄ）は保留数とＶ発生率との関係を説明するための説明図である。
【発明を実施するための形態】
【０００９】
＜第１の実施の形態＞
以下、遊技機の一種であるパチンコ遊技機（以下、「パチンコ機」という）の第１の形態を、図面に基づいて詳細に説明する。図１はパチンコ機１０の正面図、図２及び図３はパチンコ機１０の主要な構成を展開して示す斜視図である。なお、図２では便宜上パチンコ機１０の遊技領域内の構成を省略している。
【００１０】
パチンコ機１０は、図１に示すように、当該パチンコ機１０の外殻を形成する外枠１１と、この外枠１１に対して前方に回動可能に取り付けられた遊技機本体１２とを有する。外枠１１は板状のフレーム材等を四辺に連結し構成されるものであって矩形枠状をなしている。パチンコ機１０は、外枠１１を島設備に取り付け固定することにより、遊技ホールに設置される。なお、パチンコ機１０において外枠１１は必須の構成ではなく、遊技場の島設備に外枠１１が備え付けられた構成としてもよい。
（【００１１】以降は省略されています）
